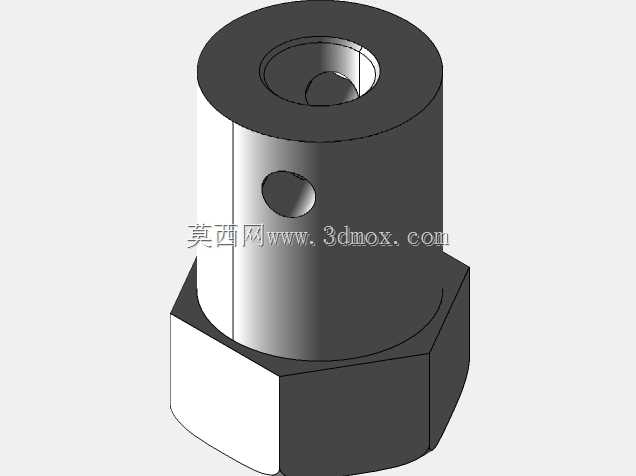

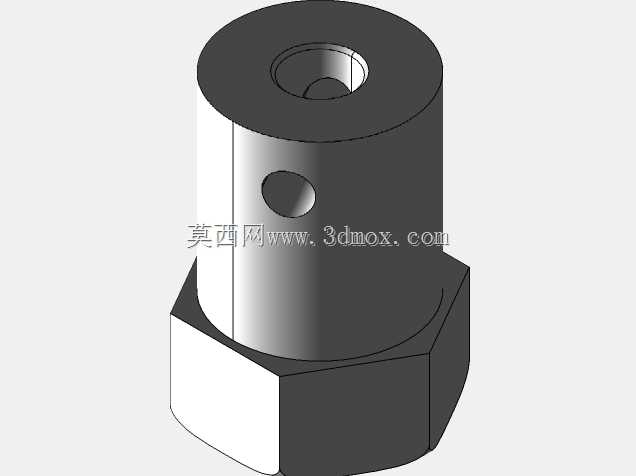

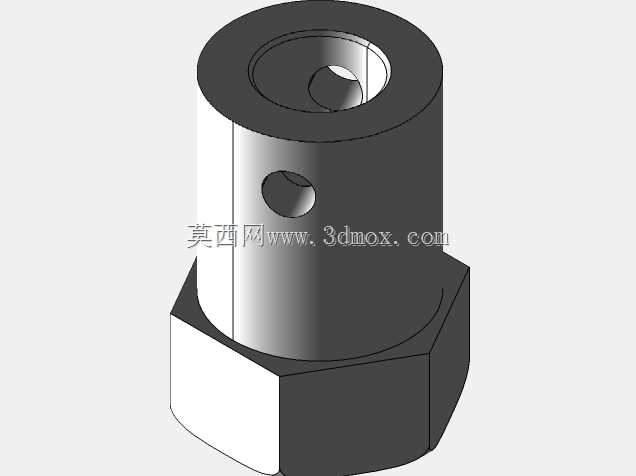

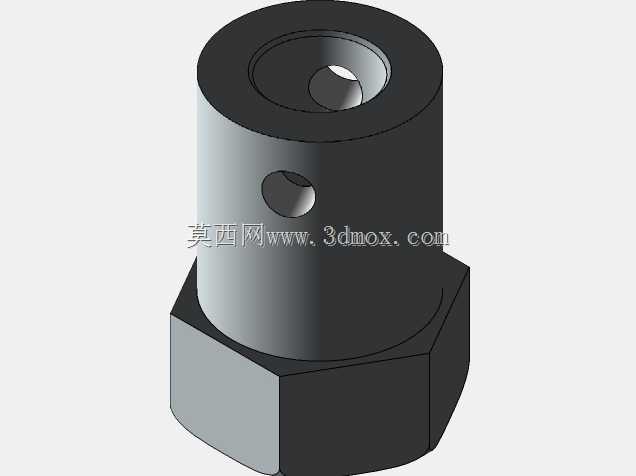

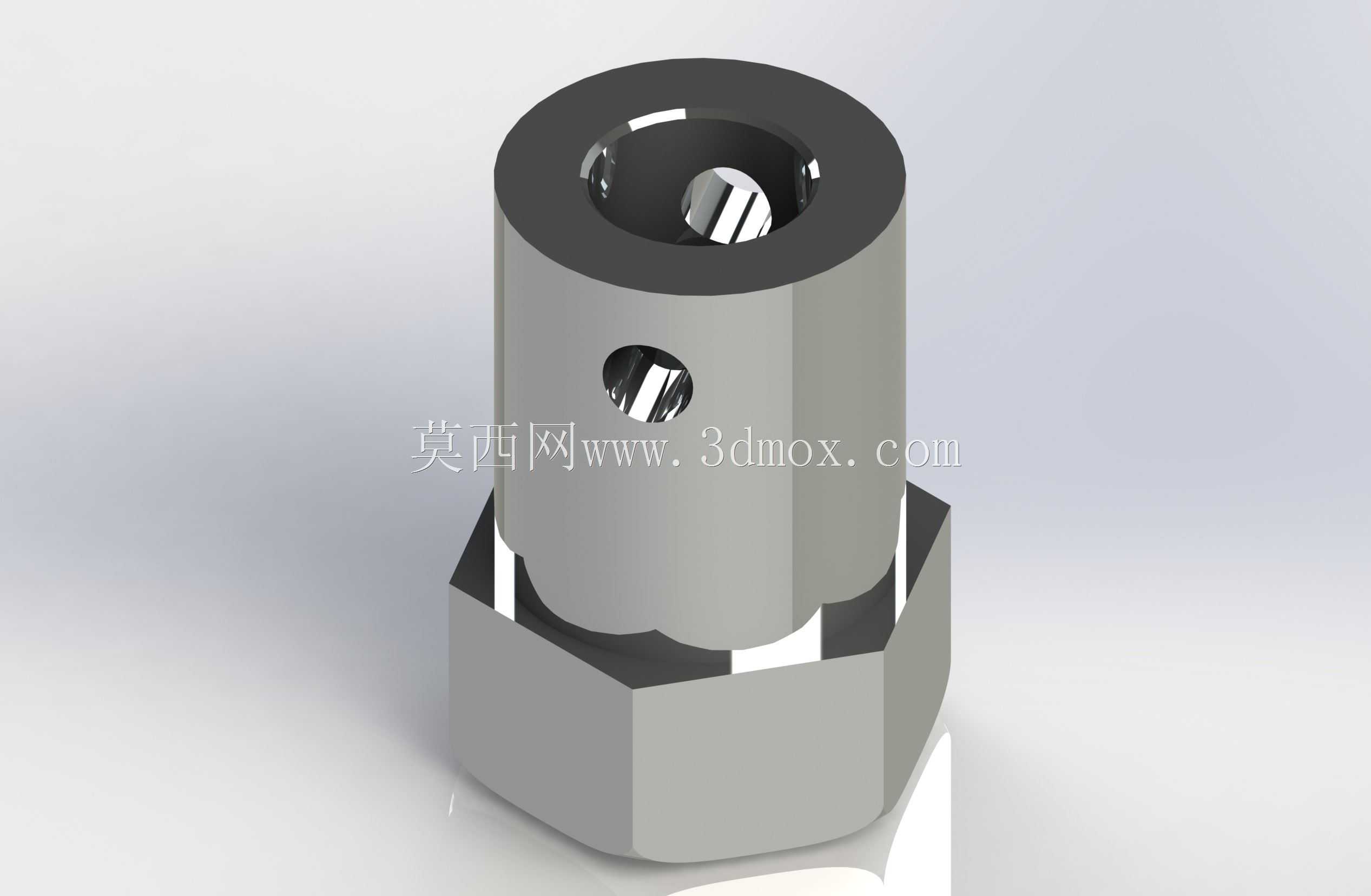

4mm孔径不锈钢六角刚性联轴器结构

这类小规格六角联轴器，常出现在桌面级小型自动化设备、微型传动模组、3D打印进给机构、小型检测设备的动力传递环节中，用来衔接驱动端输出轴与从动负载轴，补偿两轴间微小的安装同轴度偏差，同时传递额定范围内的扭矩，避免轴系因硬对接出现别劲、磨损加剧的问题。从结构设计来看，主体采用不锈钢材质加工，下半部分的六角结构并非装饰造型，而是给安装扳手提供受力卡位，装配时可以用开口扳手稳稳卡住六角段，锁紧侧面的顶丝时不会出现联轴器跟转的情况，相比全圆柱外形的联轴器，现场安装的便利性提升不少，尤其是在安装空间局促、无法用管钳环抱固定的狭小工位里，六角卡位的优势非常明显。上端的圆柱段做了内孔精加工，内孔直径为4mm，刚好适配市面上多数微型电机、小型编码器、精密丝杠的4mm输出轴，侧面开设的顶丝孔，用来穿入紧定螺钉，装配时将顶丝对准轴上的预加工平位拧紧，就能实现轴与联轴器的周向固定，防止传动过程中出现打滑空转。设计时需要严格控制内孔的尺寸公差与圆柱度，若内孔公差过大，会导致轴与联轴器配合间隙过大，传动时出现回差，影响精密传动的定位精度；若公差过小，则会出现装配困难，甚至无法顺利套入轴端的问题。六角段的对边尺寸需要匹配常规小规格扳手的开口尺寸，不能随意设计尺寸，否则现场安装时找不到适配的工具，会增加装配难度。整体轴向长度需要结合安装空间的边界尺寸确定，既要保证顶丝锁紧后有足够的抱紧长度，避免轴受力后从联轴器中脱出，又不能过长导致占用多余的安装空间，影响设备内部其他元件的布局。这类刚性联轴器因为没有弹性缓冲结构，更适合两轴安装同轴度较好、传动载荷平稳、没有频繁正反转冲击的工况，在选型时需要核算传递的最大扭矩，确保联轴器的承载能力大于实际工况的峰值扭矩，避免传动过程中出现联轴器变形、顶丝剪断的失效情况。不锈钢材质的选用，让这款联轴器可以在有一定防腐蚀要求的工况下使用，比如小型食品检测设备、实验室小型传动装置中，不会像普通碳钢材质那样容易生锈，日常维护擦拭也更方便，长期使用不会因为锈蚀导致轴与联轴器粘连，后期拆卸维护时更顺畅。
