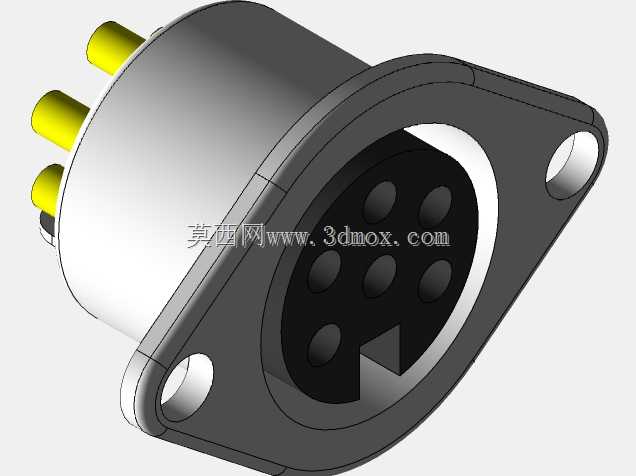

五芯DIN内螺纹连接器底盘固定支架

这款五芯DIN母接头配套的底盘支架，主要应用在音频设备、工业控制信号传输、老式计算机外设接口、专业舞台音响布线等场景里，作为板端固定的信号接插件载体使用，承担五路线性信号的导通对接与接头本体的设备面板固定功能。从实际选型适配角度看，这类带法兰安装边的母座支架，核心作用是把插合后的公母接头受力从焊接引脚转移到设备面板上，避免频繁插拔导致的引脚脱焊、电路板焊盘撕裂问题，在需要经常插拔信号线缆的设备端，这种法兰盘固定结构的可靠性远高于直接焊装在PCB上的无固定座接头。设计上采用带两个对称安装孔的菱形法兰结构，安装孔位做了沉台处理，装配时螺丝头可以完全沉入沉台内，不会突出法兰表面影响接头与面板的贴合度，法兰与接头本体衔接处做了均匀的圆角过渡，既减少注塑或金属压铸时的应力集中问题，也能避免装配时锐边划伤操作人员或线缆外皮。接头端的内螺纹结构可以和公头端的锁紧螺套配合，插合后旋转螺套就能实现轴向锁紧，设备搬运、线缆受拉扯时不会出现接头松脱、信号中断的情况，母端内部的五个插针孔位做了防呆缺口设计，对应公头的定位凸台，插合时只有对位准确才能插入，完全避免错插导致的插针弯折、信号接反问题。安装边界上，法兰盘的两个安装孔中心距适配行业通用的DIN五芯接头开孔尺寸，设备面板开孔只需要按照接头本体外径加工圆形过孔，两个安装孔对应位置打螺丝过孔即可完成装配，不需要额外定制异形开孔，能适配1.5mm到3mm厚度的冷轧钢板、铝合金面板、工程塑料面板等常见设备壳体材质。插针端伸出法兰背面的长度控制在合理范围，既可以满足手工焊接、波峰焊的引脚长度要求，也不会因为引脚过长占用过多设备内部空间，适配内部空间紧凑的小型音频处理设备、便携工业控制终端的装配需求。从结构细节看，母座内部的插针孔采用阶梯孔设计，前端孔径略大于插针直径方便公头插针对位导入，后端孔径收窄夹持插针根部，提升插针的固定强度，长期插拔后插针也不会出现松动移位的情况，法兰背面与面板贴合的位置预留了密封胶圈安装槽，在有防尘防泼溅需求的户外设备上，可以加装对应尺寸的橡胶密封圈，提升接口部位的防护等级。
