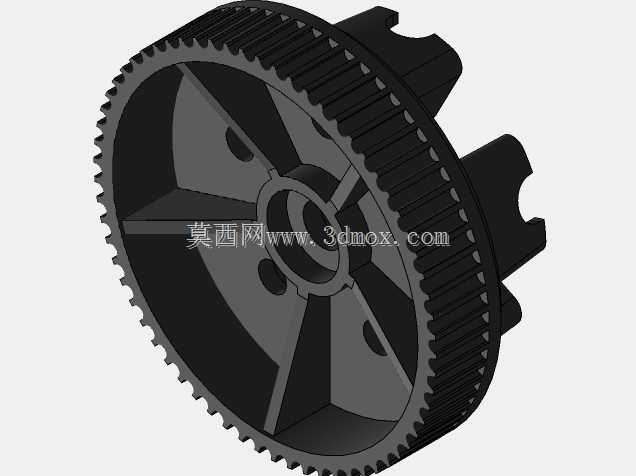

这款带辐板结构的同步带轮,主要应用在中小功率的精密传动场景中,常见于自动化生产线的输送工位、小型轻工设备的动力传递单元、以及部分需要精准传动比的进给机构里,区别于普通V带轮,它依靠齿形啮合传递动力,不会出现打滑问题,能保证恒定的传动比,适合对转速同步有要求的工位。从结构设计来看,轮体外缘加工有等距分布的梯形齿,齿形参数匹配对应型号的同步带,啮合过程中齿侧受力均匀,能降低高速运转下的齿面磨损,轮体内部采用辐板式镂空设计,在保证整体结构强度的前提下,大幅降低了轮体自身重量,减少转动惯量,让设备启停阶段的动态响应更迅速,避免因为轮体过重带来的动力损耗。中心的轴孔设计为带键槽的通孔结构,安装时可以通过平键与传动轴实现周向固定,传递额定扭矩,
轴孔周边做了加厚的轮毂凸台,提升轴孔配合面的接触长度,保证与传动轴的配合稳定性,避免长期运转出现轴孔磨损松动的问题。轮体侧面的辐板上预留了多个均匀分布的工艺孔,一方面是进一步减重,另一方面也方便安装时的吊装对位,同时运转过程中可以带动周边空气流动,带走齿面啮合产生的部分热量,降低长时间运转的温升。在安装边界上,轮体的齿顶圆直径、轮毂外径、轴孔直径都做了公差配合设计,安装时需要保证带轮的端面跳动在允许范围内,两个配对带轮的中心平面要保持重合,避免同步带出现偏磨、爬齿的问题,轮体的轴向宽度比匹配的同步带宽出2到3毫米,给同步带的安装偏移预留足够的容错空间,不需要额外做极精准的轴向对位就能正常运转。实际使用中,这类带轮不需要额外的润滑,
因为同步带和带轮的啮合属于无滑动的啮合传动,没有金属面的直接摩擦,维护成本更低,相比齿轮传动,它的传动噪音更小,缓冲吸震能力更强,适合在转速不高但对传动平稳性有要求的场景使用,设计时还在轮体的一侧做了三个凸台卡位结构,用来安装配套的挡圈或者感应触发片,不需要额外加工安装位,就能适配带转速检测的传动工位,拓展了它的适用场景。
