汽车传动系统差速器结构设计方案

项目分类:3D模型 发布时间:2021-09-27 ID:295340
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案
  • 汽车传动系统差速器结构设计方案

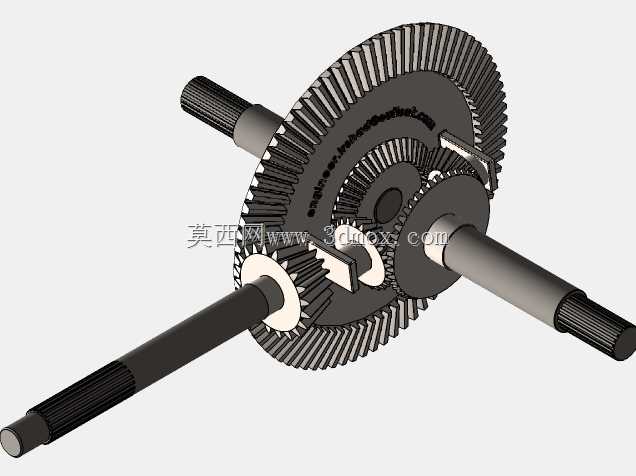

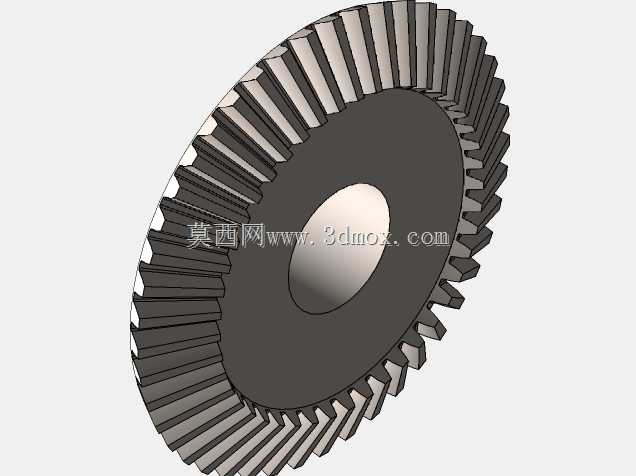

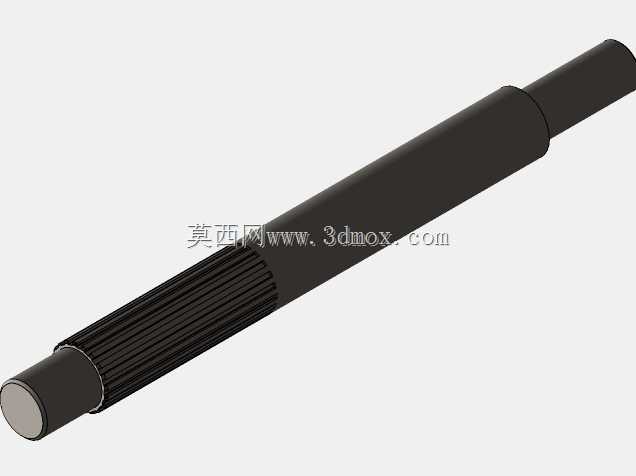

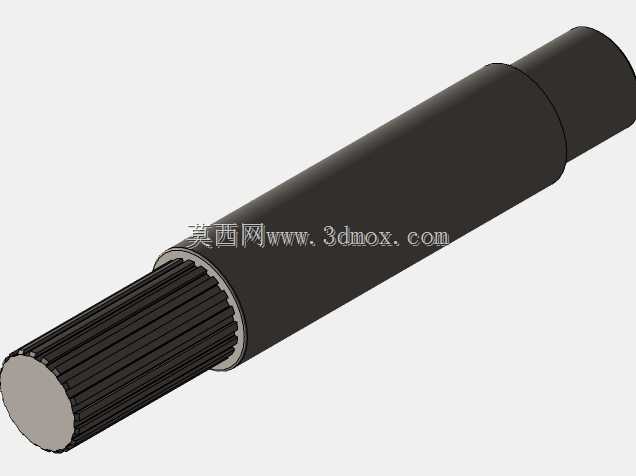

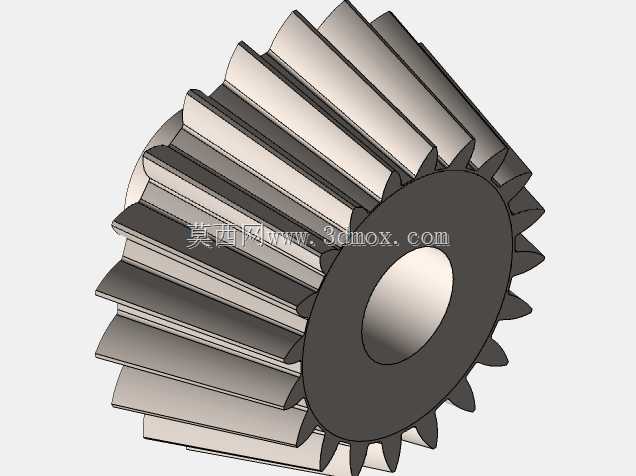

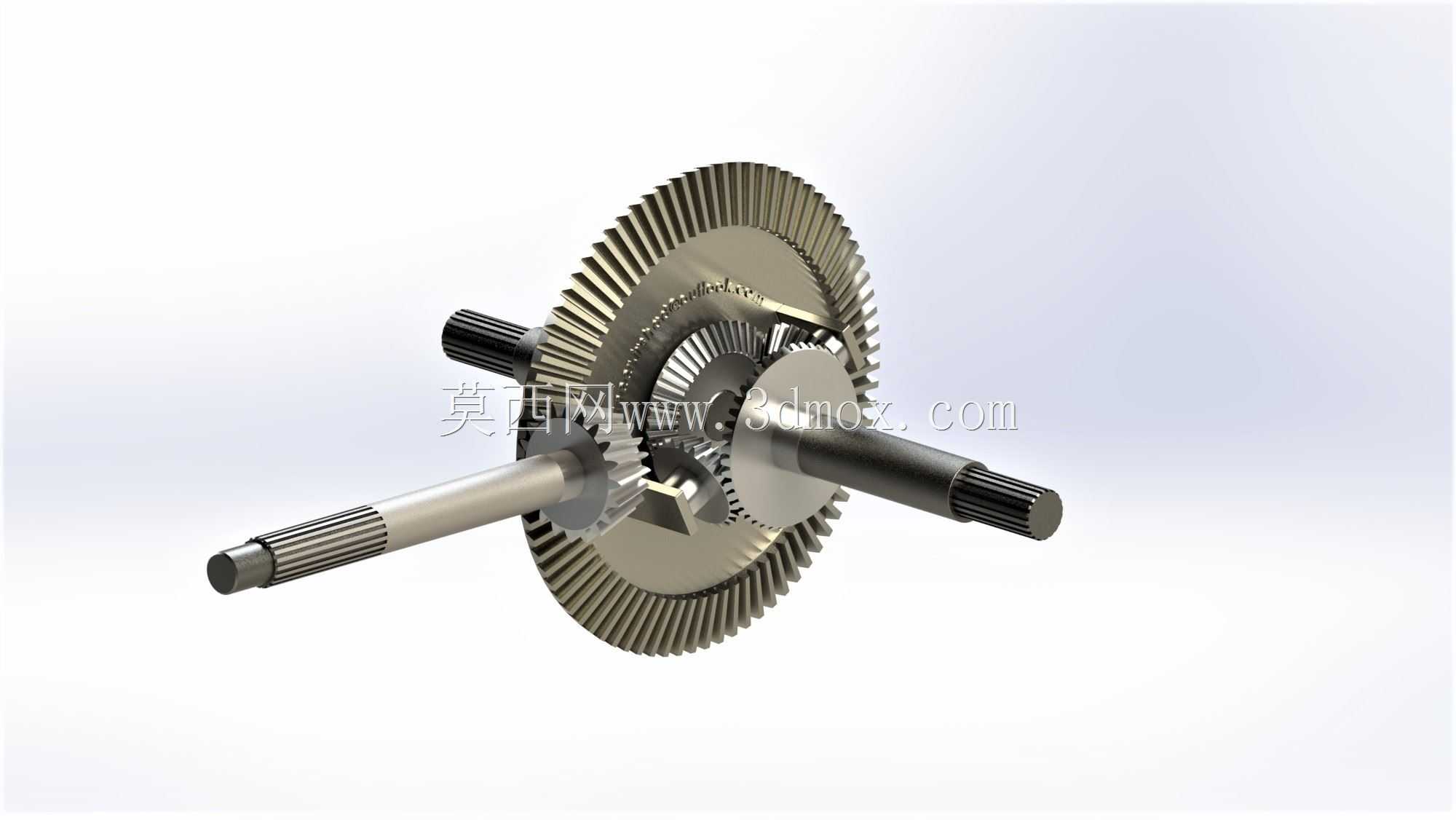

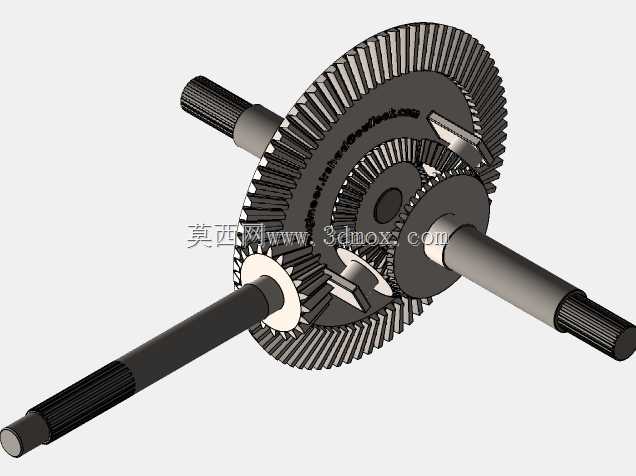

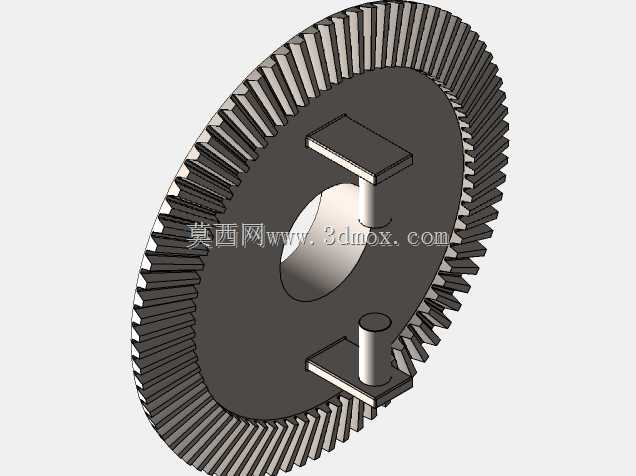

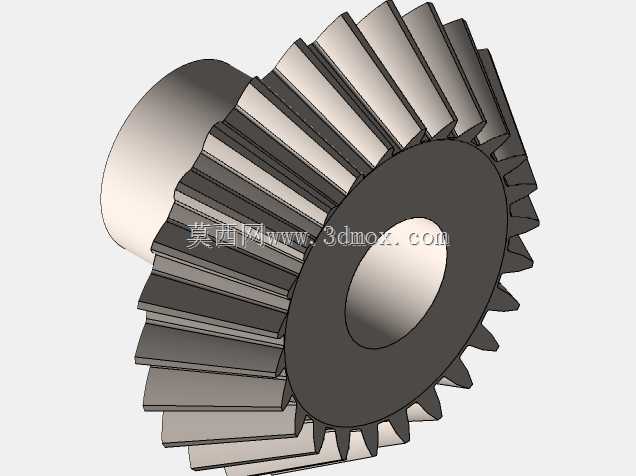

在乘用车辆与商用车辆的底盘传动架构中,差速器是承担左右驱动轮转速差调节、保障车辆转向过程平顺性的核心传动部件,其结构合理性直接决定车辆弯道行驶的轮胎磨损速率、传动系统噪音水平以及复杂路况下的动力分配效率。这套差速器结构采用对称式锥齿轮传动布局,核心包含主减速从动锥齿轮、十字行星齿轮轴、四个对称布置的行星锥齿轮、两个与半轴配合的半轴锥齿轮,以及包裹所有传动部件的差速器壳体结构。从实际装车场景来看,该结构适配前置后驱、四驱车型的后驱动桥布置需求,安装时主减速从动齿轮与变速箱输出端的主动锥齿轮保持精准啮合间隙,两侧半轴通过花键结构与半轴齿轮内孔配合,差速器壳体两端通过圆锥滚子轴承支撑在驱动桥桥壳的轴承座内,安装边界需保证轴承外圈与桥壳座孔的过盈配合量在0.02-0.05mm区间,避免高速运转时出现轴承外圈跑圈的故障。设计过程中首先围绕额定传递扭矩匹配齿轮模数,行星齿轮与半轴齿轮的啮合侧隙控制在0.15-0.3mm,保证低温工况下齿轮受热膨胀后不会出现卡滞,同时十字行星轴与差速器壳体的配合孔采用过渡配合,行星齿轮内孔与十字轴之间预留充足润滑间隙,配合桥壳内的齿轮油飞溅润滑路径,保证持续高负荷运转时摩擦面不会出现异常烧蚀。日常直线行驶工况下,行星齿轮随差速器壳体整体公转,不会发生自转,左右半轴齿轮保持同转速输出,动力经主减齿轮、差速器壳体、十字轴、行星齿轮、半轴齿轮最终传递至两侧驱动轮;当车辆进入弯道行驶时,内侧驱动轮滚动阻力增大,行星齿轮在随壳体公转的同时产生自转,自动降低内侧半轴转速、提升外侧半轴转速,让两侧车轮以不同转速完成纯滚动转向,避免轮胎出现拖滑磨损。结构外形上主减从动大齿轮采用盘式锥齿结构,齿圈直径根据主减速比需求匹配,差速器壳体为剖分式结构,通过螺栓将主减齿圈紧固在壳体法兰面,整体装配后需完成动平衡校验,剩余不平衡量需控制在整车传动系统允许的阈值内,避免高速行驶时传动系统产生共振。针对越野场景的使用需求,该结构预留了差速锁的安装接口,可在单侧车轮打滑时锁止差速器的差速功能,将动力刚性传递至两侧车轮,提升车辆在非铺装路面的脱困能力,齿轮齿面采用渗碳淬火处理,齿面硬度达到HRC58-62,芯部保持足够韧性,可承受瞬时冲击载荷,适配复杂工况下的使用需求。
