打印机用方形调压阀结构设计

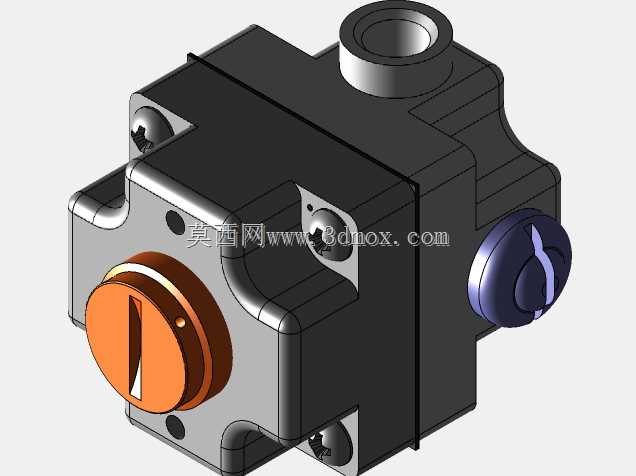

这款压力调节部件主要配套桌面级打印设备的气路稳压环节使用，在实际打印作业场景中，负责对输入设备的压缩气体进行压力阈值管控，避免供气压力波动导致的出料不稳、成型层厚偏差问题，是气辅式打印设备气路回路里的核心稳压元件。从结构设计逻辑来看，整体采用方形分体式壳体布局，上下壳体通过周向布置的四颗紧固件实现压合密封，壳体分型面处设置密封槽位，可内置密封圈保证腔体气密性，这种方形布局相比传统圆柱形调压阀，在设备内部安装时更易贴合机架立面，不会出现圆柱件周向转动移位的问题，安装定位更可靠。部件顶部设置一字槽调节旋钮，旋钮采用橙色工程塑料材质，表面做防滑槽处理，操作人员无需额外工具即可手动旋转调节输出压力，旋钮下方集成弹簧膜片调压结构，通过改变弹簧预压缩量来调整膜片的启闭阈值，实现输出压力的稳定控制。侧部伸出的两个接口分别为进气端与出气端，其中紫色端盖侧为压力反馈腔侧，白色管状接口为标准快插接口，可直接匹配常用规格的气动软管，无需额外转换接头即可完成气路连接。从安装边界来看，整体外廓尺寸紧凑，方形壳体的四个角做圆弧过渡处理，避免安装时剐蹭周边管线，安装孔位预留沉头槽，紧固件安装后不会突出壳体表面，可有效缩小安装所需的空间余量，适配打印设备内部紧凑的排布空间。设计过程中充分考虑了日常维护的便捷性，上下壳体的连接紧固件均为标准件，拆卸时无需专用工具即可完成膜片、弹簧等易损件的更换，侧部的紫色端盖为快拆式结构，可直接打开清理反馈腔内部的积尘，避免长期使用后粉尘卡滞导致的调压失效问题。气路流道在壳体内部做平滑过渡处理，没有直角突变结构，可有效降低气体流经时的压损，同时减少流道内的紊流噪音，保证供气压力输出平稳，不会因为流道结构问题产生压力脉动，影响打印成型质量。
