八通道24V转5V光耦隔离信号板

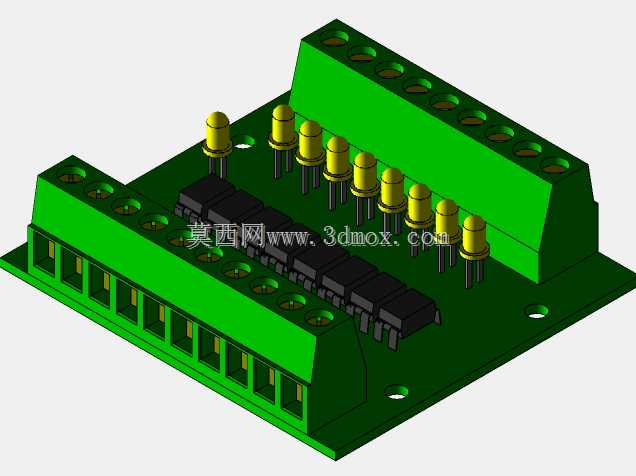

这款八通道电平转换隔离板，主要面向工业现场的信号采集与电平匹配场景，解决不同电压域控制设备之间的信号互联干扰问题，在PLC扩展IO、工控机信号采集、产线设备信号对接场景中应用广泛。实际使用中，工业现场的传感器、执行器多采用24V供电逻辑，而主控板卡、嵌入式核心板往往采用5V逻辑电平，直接接线不仅存在电平不匹配无法触发的问题，还容易因为现场的浪涌、共模干扰串入主控回路，造成核心板卡损坏、信号误触发，这款隔离板就是针对这类痛点设计的信号中转模块。从功能特性上看，单块板卡集成8路独立光耦通道，每一路都能实现输入侧24V电平到输出侧5V电平的转换，同时通过光耦器件实现输入输出侧的电气完全隔离，切断共模干扰的传输路径，每路通道都带有独立的状态指示灯，通道导通时对应指示灯点亮，现场调试时无需额外万用表测量，就能直观判断每一路信号的通断状态，大幅降低现场排查故障的时间成本。设计过程中，接线端采用两侧对称的绿色接线端子排布，输入端子与输出端子分置板卡两侧，避免现场接线时输入输出线缆混接造成的接线错误，端子采用螺丝压接结构，适配0.5-1.5平方的多股工控线缆，压接后抗拉扯能力满足工业现场布线要求。板卡的安装边界设计上，板体四角预留了标准的安装固定孔，适配M3螺丝安装，既可以直接固定在设备内部的安装筋位上，也可以搭配标准导轨卡扣安装在电气柜的DIN导轨上，板上元器件排布充分考虑了电气安全间隙，高压侧与低压侧的爬电距离满足工控板卡的安规要求，光耦器件排布在板卡中部，输入输出回路的走线分开布设，减少板上的信号串扰。板上的限流电阻、保护二极管都对应每路通道独立配置，单路通道出现过流、接反故障时不会波及其他通道的正常工作，也不会因为单路损坏造成整块板卡报废。实际选型使用时，需要注意输入侧的共地与输出侧的共地完全独立，不能将两侧地线短接，否则会失去隔离保护的作用，板卡的整体厚度与元器件高度都控制在常规工控板卡的尺寸范围内，安装时不会和周边的其他板卡、元器件产生空间干涉，适配绝大多数紧凑型电气柜的内部安装空间。
