压电冲击能量回收充电装置结构设计

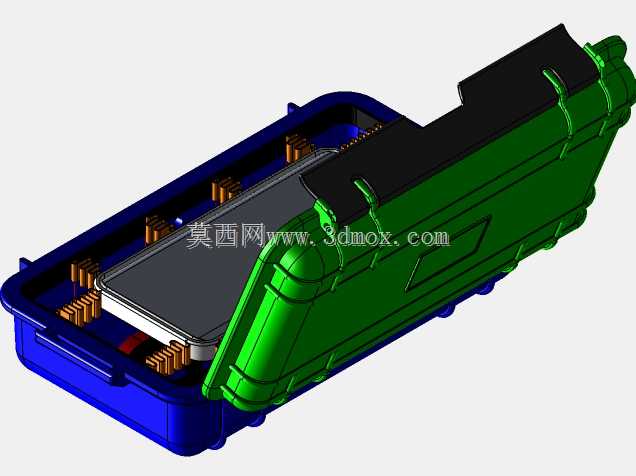

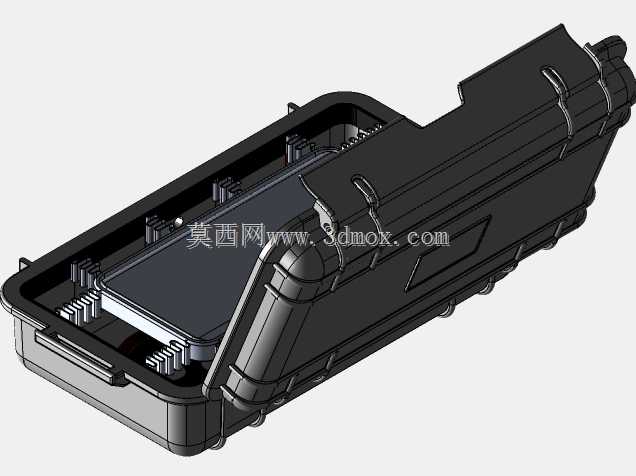

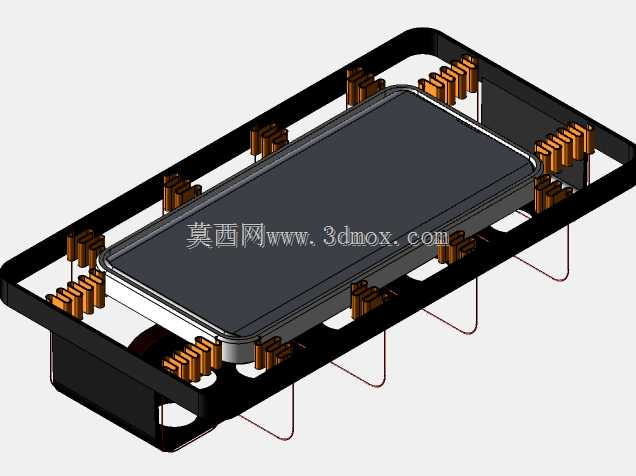

这款压电冲击充电装置的设计，核心瞄准日常移动设备应急补能与冲击动能回收的交叉场景，解决户外无电源环境下、情绪宣泄类场景中移动设备缺电的实际痛点，同时兼顾冲击缓冲的防护作用。从结构设计逻辑来看，装置采用上下分体式卡扣壳体结构，外壳选用高抗冲工程塑料材质，上盖做了加强筋网格布局，下壳预留了设备定位卡槽，可适配常规尺寸的智能手机类移动终端，安装时只需将设备卡入中央外壳的定位槽内，通过壳体四周的弹性卡扣完成锁紧，无需额外辅助固定件，拆装操作可单手完成。装置内部沿壳体四周均匀排布12组压电换能线圈，线圈采用弧形贴合壳体内壁的安装方式，匹配冲击载荷的传导路径，当装置承受外部冲击时，冲击力首先通过外壳的加强筋结构分散传导，避免局部应力集中损坏内部夹持的移动设备，同时压电线圈在冲击载荷作用下产生形变，将冲击动能转化为电能，经内部整流稳压模块处理后存储到内置电容储能单元中，储能单元最高可容纳100瓦的电能容量，可在冲击结束后为夹持的移动设备提供应急充电输出。从安装边界来看，装置整体外形为带圆角的长方体结构，边角做了大圆弧过渡处理，避免冲击时边角应力集中造成壳体碎裂，内部夹持腔的尺寸匹配主流直板智能手机的厚度与长宽范围，四周预留的缓冲间隙可抵消不同方向的冲击偏移量，防止设备在受冲击过程中与壳体硬接触造成外观损伤。在能量转换效率层面，设计阶段针对15英尺高度自由下落的冲击工况做了仿真验证，搭配5磅配重的冲击载荷下，压电线圈可顺利吸收超过1000牛顿的冲击力，虽然单组压电线圈在10%左右的能量传输率下转换效率不算突出，但多组线圈并联的布局可充分捕捉各个方向的冲击动能，将原本会被结构缓冲件耗散的冲击能量转化为可利用的电能，同时兼顾了冲击防护与能量回收的双重功能。实际使用场景中，该装置既可以作为户外探险、野外作业时的无外源应急充电工具，也可作为情绪宣泄场景下的设备防护配件，在用户抛掷装置宣泄情绪的过程中自动完成能量收集，无需额外操作即可实现电能补充，结构上没有外露的传动部件与接线端，整体密封性能可满足日常泼溅防护需求，适合多场景下的便携使用。
