带热补偿结构的RTP波克尔电光开关

这款电光开关核心采用两块RTP磷酸钛氧铷晶体配对布置，是针对高功率激光光路系统设计的核心通断控制部件，在激光打标、精密激光加工、量子光学实验平台这类对光路开关响应速度、热稳定性要求严苛的场景中，能实现纳秒级的光路通断切换，避免常规电光晶体在长时间功率加载下因热致双折射变化导致的开关消光比漂移问题。

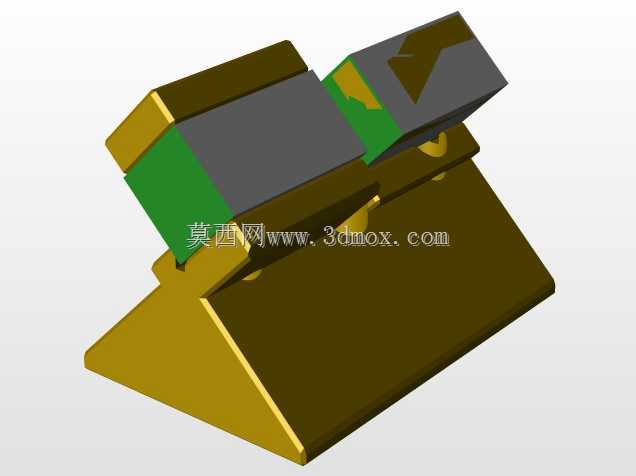

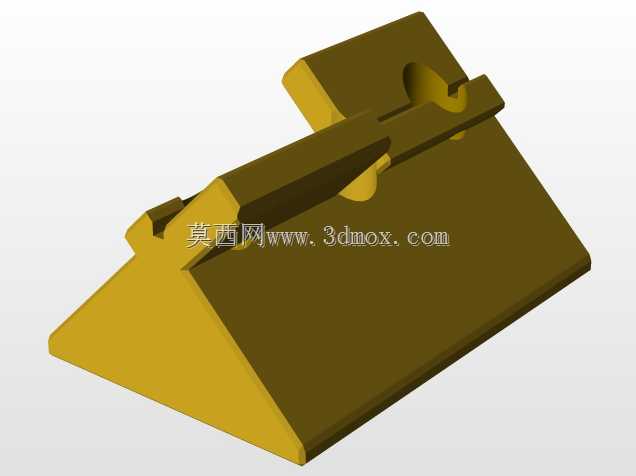

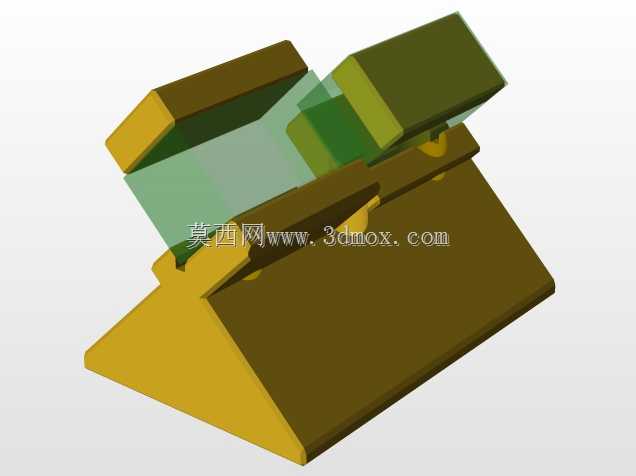

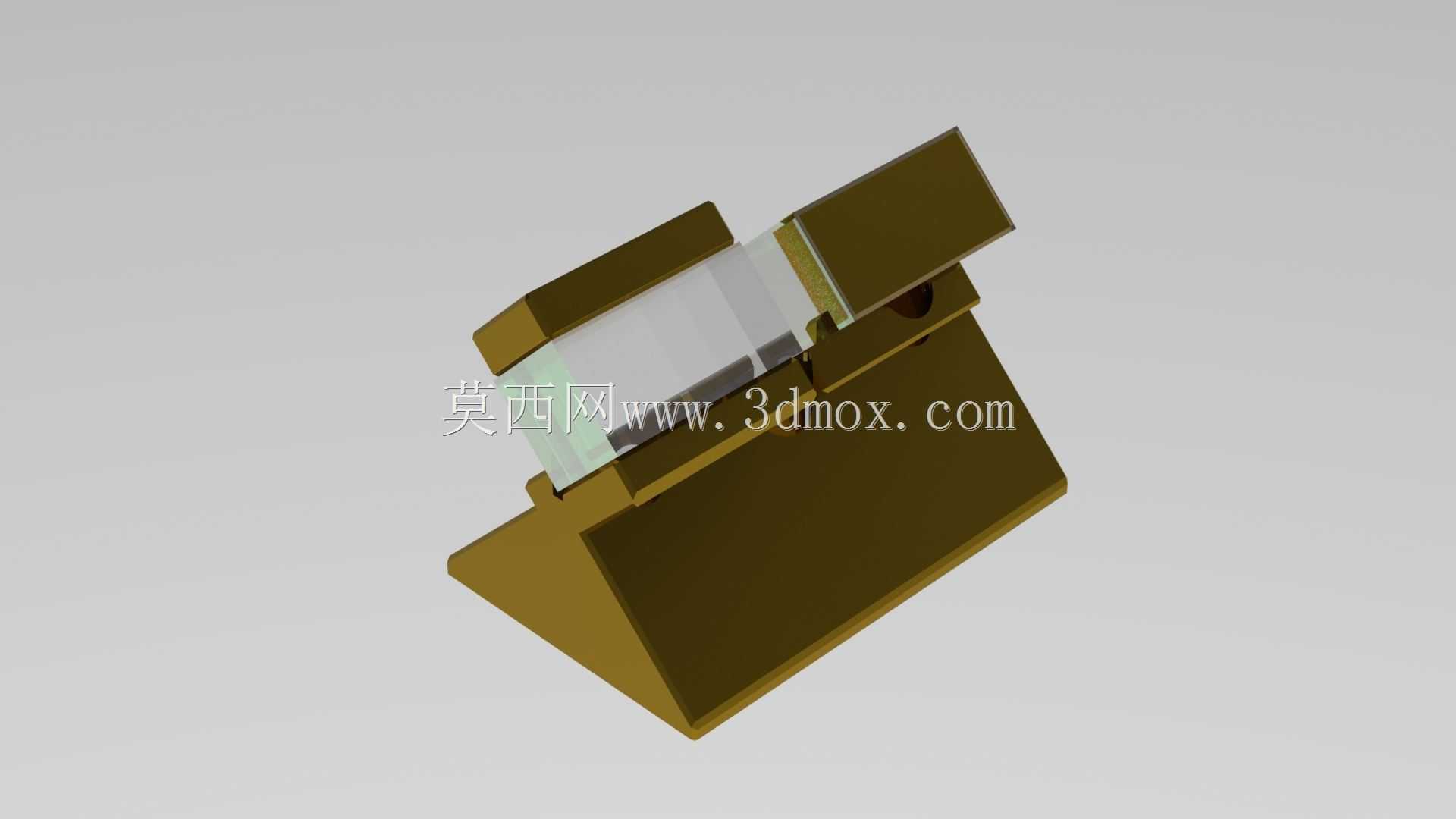

从结构设计逻辑来看，整体采用分体夹持式安装布局，底部为整块加工的安装基座，预留了与光学调整架适配的安装孔位，安装边界可兼容常规1英寸光学调整架的安装尺寸，不需要额外定制转接件就能直接集成到现有光路系统中。两块RTP晶体呈正交配对布置在基座中部的定位槽内，晶体接触面做了高精度研磨贴合，配合上方的压合夹持结构，既保证晶体定位精度，又能通过对称的热传导路径，让两块晶体在工作过程中承受的温度场保持一致，抵消单块晶体受热产生的折射率变化，实现热补偿效果，即使在平均功率上百瓦的激光长时间照射下，也能维持稳定的开关性能。

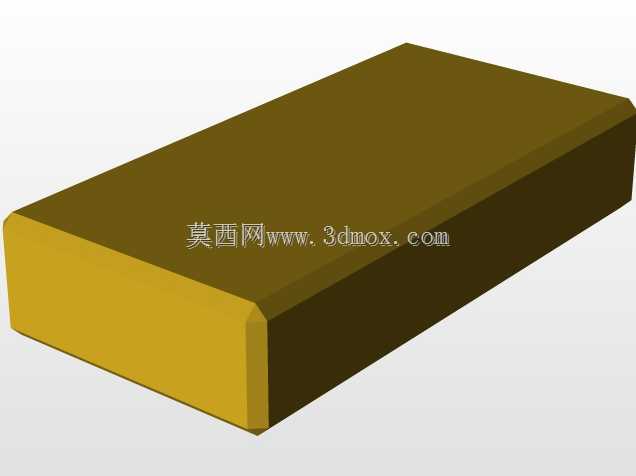

夹持结构的上下压块采用低膨胀合金加工，与晶体的热膨胀系数差值控制在极小范围，避免温度变化时夹持应力传递到晶体上引发波前畸变。两侧的电极接触面做了镀金处理，降低接触电阻，保证驱动电压加载的均匀性，避免晶体内部电场分布不均导致的开关漏光问题。整体外形做了倒角处理，没有尖锐棱角，在光学平台上安装调试时不会刮伤光学镜片或者操作人员，外露的接线端预留了标准高压接线柱的安装位置，可直接匹配常规电光开关驱动电源的接线规格。

在实际选型适配时，该结构不需要额外增加温控模块就能在常规实验室温环境下稳定工作，相比需要配套水冷或者半导体制冷的同规格电光开关，能大幅缩小光路系统的整体体积，减少外围辅助配件的数量。结构设计上预留了晶体更换的快拆空间，当需要适配不同波长或者不同开关阈值的使用需求时，只需要松开上方的两颗压合螺丝就能更换配对晶体，不需要重新调整整个基座的安装位置，能大幅降低光路调试的时间成本。基座底部的安装面做了平面度精加工，安装到光学调整架上后不会出现倾斜偏移，保证晶体光轴与入射光路的同轴度，减少光路调整的工作量。
