手持式电动云石切割机三维结构设计

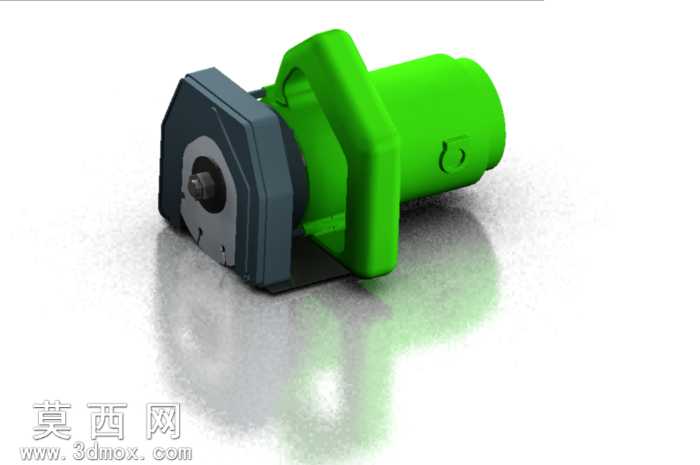

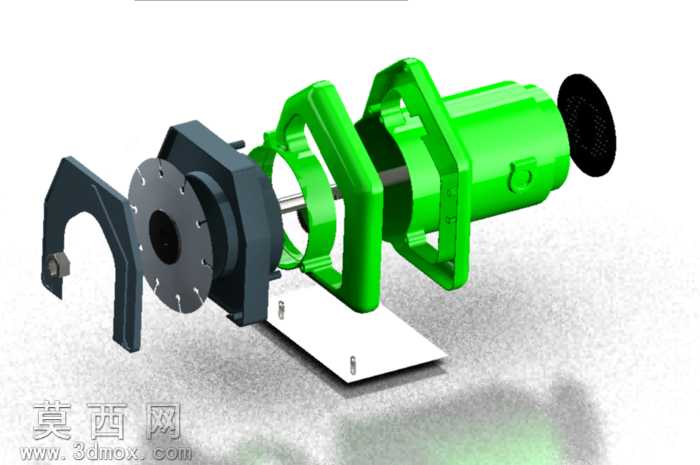

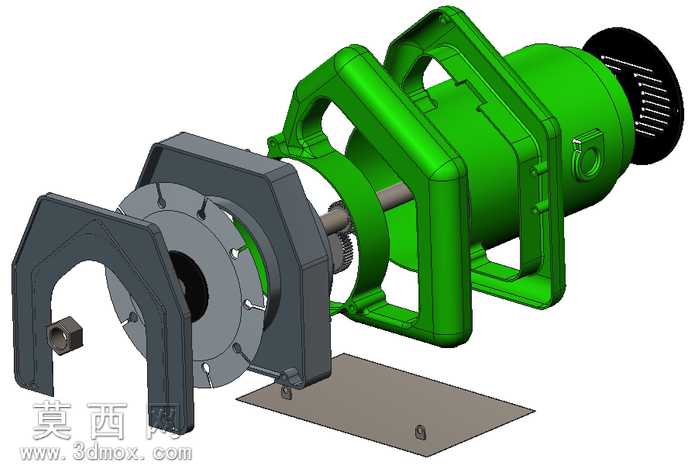

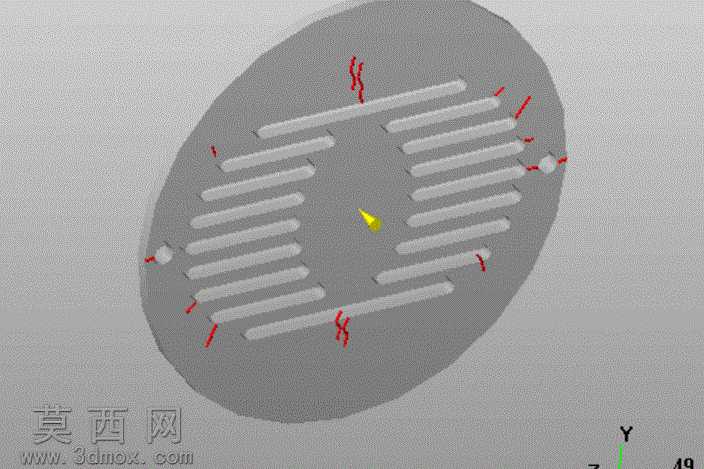

本作品为手持式电动云石机的完整三维结构设计，建模过程严格遵循手持电动工具的人体工学设计准则与实际加工装配逻辑，对设备各组成部件进行了1:1比例的参数化建模。模型整体分为动力驱动单元、传动减速单元、切割执行单元、握持防护单元、辅助定位单元五大模块，各部件间的装配约束完全匹配实际产品的装配关系，可清晰呈现内部传动路径与外部结构衔接逻辑。外观壳体部分采用绿色硬质工程塑料材质设定，建模时通过曲面放样、筋位阵列、圆角过渡等操作还原双握持手柄的一体化结构，手柄表面预留防滑纹理的建模特征，壳体壁厚均匀设置为2.5mm，符合电动工具外壳注塑成型的工艺要求，同时在壳体对应电机散热位置设计了阵列式通风栅格结构，兼顾散热效率与外壳结构强度。内部传动结构完整还原了电机输出轴、减速齿轮组、切割片安装法兰的配合关系，齿轮参数按照云石机常用减速比进行匹配设计，轴类零件均设计有对应的轴承安装位、卡簧槽定位结构，确保传动结构的合理性。前端切割防护结构采用深灰色金属材质设定，包含半包围式固定护罩与可活动护罩组件，护罩的开合角度、安装转轴位置均按照实际使用场景设计，可有效阻挡切割过程中的碎屑飞溅；底部配套设计了可调节的切割定位底板，底板带有刻度标识位与深度调节锁紧结构，可实现不同切割深度的精准定位。建模过程中对所有零部件的干涉情况进行了逐一校验，确保各活动部件无运动干涉，装配关系符合实际生产的公差要求，材质渲染阶段区分了工程塑料、金属结构件、橡胶防滑件、金属加工件的不同质感表现，通过材质粗糙度、反光度的参数调整，真实还原手持电动工具的外观质感与结构细节，完整呈现了电动云石机从内部动力传输到外部操作防护的全链路设计逻辑，可用于电动工具产品的结构验证、教学演示、改型设计参考等场景。
