ATV平板货运拖车底盘结构设计

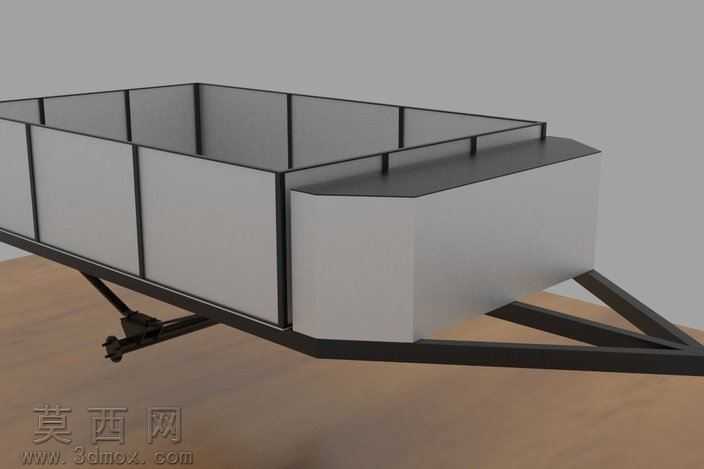

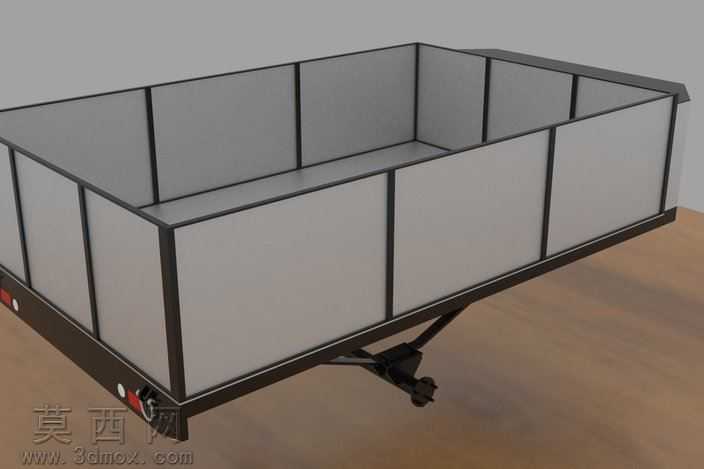

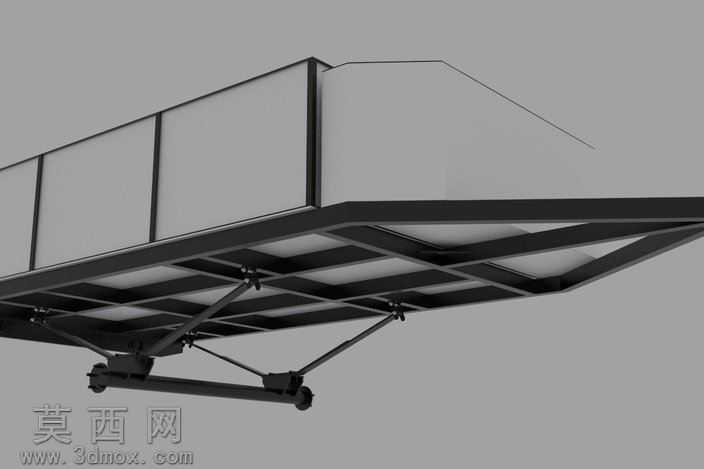

本作品为ATV配套使用的平板货运拖车三维设计方案，建模阶段以实际使用场景的功能需求为核心出发点，先完成整体比例的框架搭建，再逐步细化各个功能部件的结构细节。建模过程中首先构建拖车的主承载车架部分，采用纵横交错的矩形截面梁搭建主承载框架，主梁沿拖车长度方向布置承担主要纵向载荷，横向等距布置的横梁连接两侧纵梁，形成稳定的网格状承载基底，保证车架在承载重物时能够均匀分散载荷，避免局部应力集中导致的结构变形。车架上方铺设整块平板作为载货台面，台面边缘设置凸起的围边结构，防止运输过程中货物滑落，围边采用分段式设计，前端位置做了斜切过渡处理，既可以减少行驶过程中的风阻，也能避免尖锐直角带来的安全隐患。行走悬挂部分采用摆臂式独立悬挂结构，每侧设置两根斜向支撑摆臂连接车桥与车架主体，摆臂与车架、车桥的连接位置都预留了铰接安装位，可配套加装减震阻尼部件，适配非铺装路面的行驶需求，有效缓冲路面颠簸带来的冲击，保护所载货物不受震动损坏。车桥部分集成了轮毂安装位与制动结构预留位，可根据实际载重需求匹配对应规格的轮胎与制动组件。渲染阶段采用哑光金属材质赋予车架结构件，还原钢制型材的真实质感，载货台面采用磨砂防滑材质模拟货运平台常用的防滑钢板纹理，悬挂摆臂与连接部件采用稍深的金属色调区分不同功能模块，整体渲染光影柔和，清晰展现出车架底部的结构布局与连接关系。本设计目前完成了主体承载结构与行走机构的核心部分搭建，后续可根据实际使用需求拓展加装侧栏、尾门、牵引连接机构等附属部件，可适配全地形车、小型农用机车等多种牵引设备，满足短途零散货物转运、户外作业物料运输等场景的使用需求，整体结构简洁可靠，加工工艺性良好，具备实际落地改装的参考价值。
