带挂钩参数化拉伸弹簧结构设计

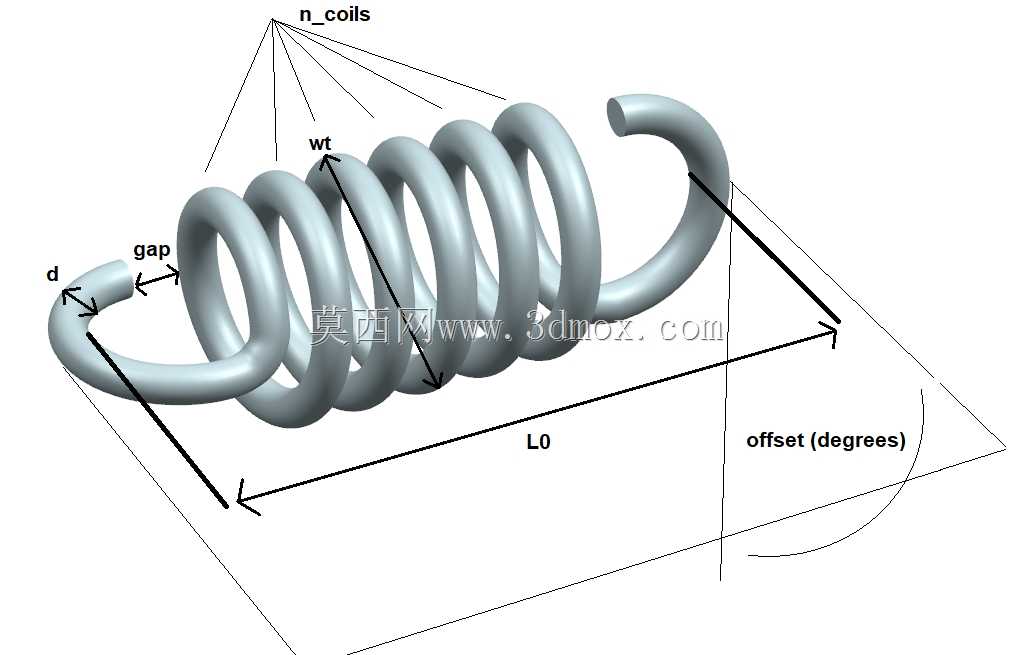

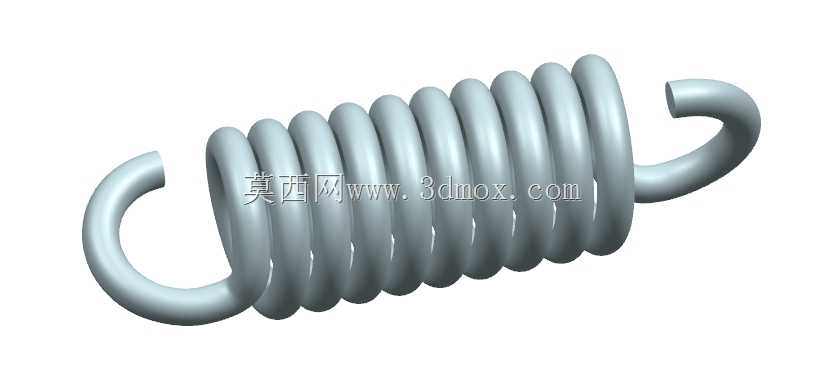

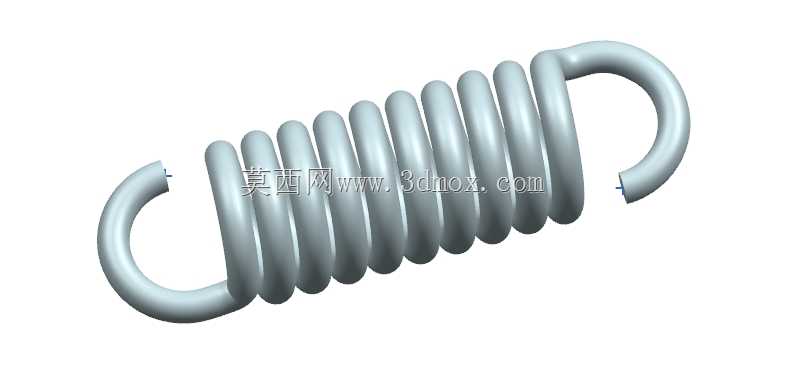

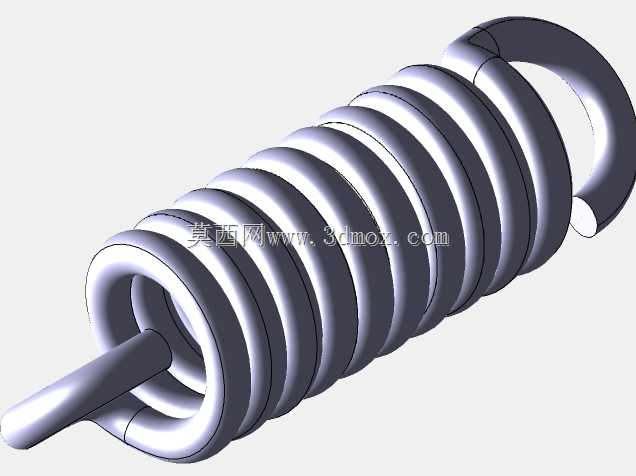

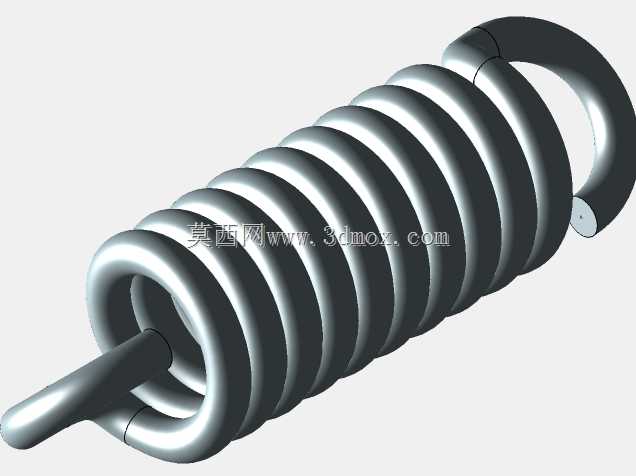

这类带挂钩的拉伸弹簧是机械结构里极为常用的弹性张紧元件，日常在自动化输送线的张紧轮组、小型农机的离合复位结构、健身器材的阻力调节模块、高低压电器的触头复位机构里都能见到它的身影，核心作用是在承受轴向拉力时存储弹性势能，卸载后带动相连构件回到初始位置，相比压缩弹簧，拉伸弹簧的初始预紧力可以通过挂钩的安装位置灵活调整，能适配更多安装空间受限的场景。做这个参数化结构的时候，首先要考虑的是实际安装的边界约束，两端挂钩的角度偏移量直接决定了安装时是否需要额外调整连接件的角度，很多现场装配出现的弹簧别劲、早期断裂问题，本质就是挂钩角度和安装座的挂接位置不匹配，导致弹簧除了受轴向拉力之外还附加了额外的扭转应力，大幅缩短使用寿命。弹簧本体的有效圈数、钢丝直径、中径尺寸是决定刚度的核心参数，建模时把这些尺寸做全参数关联，调整任意一个参数都能自动更新整体结构，不用反复重画扫掠路径和螺旋线，能大幅提升不同工况下的选型设计效率。两端挂钩和弹簧本体衔接的过渡段是应力集中的高发区域，设计时特意做了平滑的曲率过渡，避免直角弯折带来的应力突变，实际生产中这个位置也是卷簧工序重点控制的部位，过渡圆弧的半径如果过小，反复拉伸后很容易在弯折处出现裂纹甚至断裂。弹簧圈之间的初始间隙设置也需要结合使用场景调整，常规静态载荷下间隙可以留得小一些，要是用在高频往复运动的场合，适当留出间隙能避免弹簧压缩并圈时的冲击碰撞，降低工作噪音和磨损。挂钩的开口尺寸要和配套的挂轴直径匹配，间隙太小会导致安装困难，间隙太大则会在工作时出现晃动冲击，加速挂钩部位的磨损。整个模型的尺寸标注完全贴合实际加工的尺寸链逻辑，从挂钩端部到弹簧有效圈起始位置的长度、弹簧自由状态下的总长度、挂钩的弯曲半径都做了明确的几何约束，不管是做结构受力仿真还是直接导出工程图下料生产，都能直接对应加工要求，不会出现建模尺寸和实际加工需求脱节的问题。在做设备选型匹配的时候，只需要根据需要的张紧行程、工作拉力调整对应的参数，就能快速生成符合安装尺寸要求的弹簧结构，不用每次从零开始绘制螺旋线和挂钩轮廓，能减少很多重复建模的工作量。
