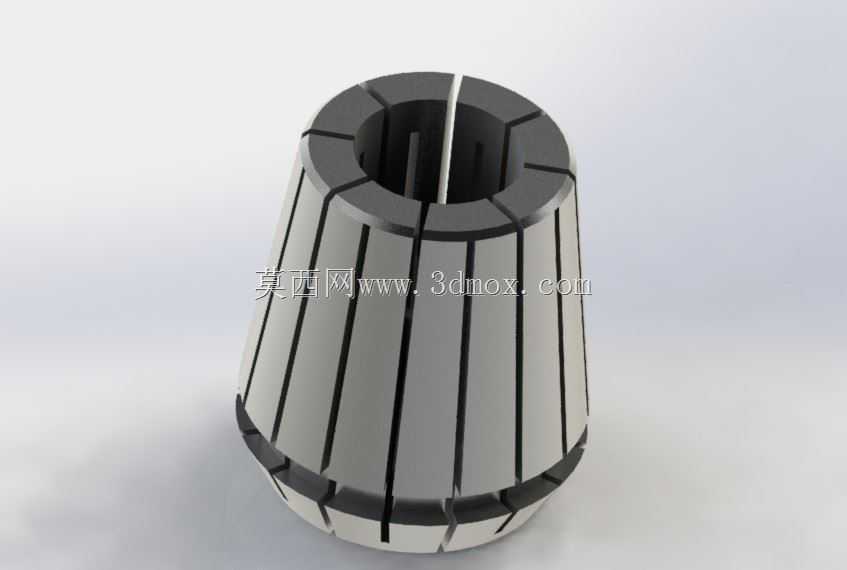

ER32规格7mm孔径弹簧夹头夹持结构

这类ER32规格的弹簧夹头，是数控车床、立式加工中心、普通铣床上最常用的刀具夹持部件，日常加工场景里，不管是装夹直柄钻头、铣刀，还是小直径的丝锥、铰刀，都能靠自身的弹性变形实现稳定的抱紧效果。这次的夹头适配7mm直径的直柄刀具，刚好覆盖日常加工里常用的中小直径刀具夹持需求，很多做精密零件加工的车间，ER夹头的备货量往往能占刀具夹持类配件的六成以上，核心原因就是它的夹持同轴度表现稳定，换刀操作足够便捷，不需要复杂的锁紧结构就能达到足够的夹持力。

从结构设计来看，整个夹头采用锥面配合的安装逻辑，外锥面和ER刀柄的内锥孔完全贴合，锁紧时螺母施加的轴向力会通过锥面转化为径向的抱紧力，夹头本体上均匀分布的轴向开槽，就是为了让夹头在受力时能均匀收缩，保证刀具被夹持后和主轴的同轴度误差控制在很小的范围内，避免加工时出现刀具跳动、振纹的问题。开槽的分布做了等份设计，一共8条开槽从大端延伸到靠近小端的位置，既保证了足够的收缩量，又不会让夹头的整体刚性下降太多，要是开槽过长，夹头锁紧后容易出现应力集中断裂的问题，开槽过短又会导致收缩量不足，无法抱紧对应直径的刀具。

安装边界上，这款ER32夹头的外锥度是标准的8度锥面，和所有标准ER32刀柄的内锥孔完全适配，不需要做额外的修配，装入刀柄后只要用对应规格的ER螺母锁紧，就能完成安装。夹头的大端外径和ER32螺母的内台阶尺寸匹配，锁紧时不会出现夹头偏摆的问题，小端的收缩范围刚好覆盖7mm直径的直柄刀具，上下浮动的夹持公差在0.5mm以内，装刀时只要把刀具插入夹头内孔，保证夹持深度达到夹头长度的三分之二以上，就能达到额定的夹持力，避免加工过程中出现刀具打滑、窜动的情况。

实际车间使用里，这类夹头的损耗大多来自于锥面磕碰、开槽处进铁屑导致的收缩不畅，所以建模的时候特意把锥面的配合公差、开槽的圆角过渡都做了还原，要是做二次设计的话，可以直接在这个模型基础上调整内孔直径，适配不同规格的刀具，也能用来做刀柄装配的干涉检查，验证夹头装入刀柄后的伸出长度是否符合加工需求，避免实际装刀时出现夹头和工件、夹具碰撞的问题。很多做工装设计的工程师，在做主轴刀具排布、多工位加工的刀路规划时，都会把标准ER夹头的模型装配进去，模拟实际加工时的刀具运动轨迹，提前排查干涉风险，比单纯用刀具圆柱模型做仿真要准确很多，毕竟夹头本身的外形尺寸也会影响加工时的安全距离，尤其是做深腔零件加工的时候，夹头的锥面长度、大端外径都是必须要考虑的干涉边界。
