三向正交右手空间坐标基准标识件

　　在日常三维建模、3D打印工位调试、装配工位空间基准校验的场景里，很多新手甚至从业两三年的结构工程师都会遇到坐标系方向混淆的问题：导入第三方数模时轴向翻转、打印件摆放时Z向朝向错误、多工位装配时X/Y轴正向判定偏差，轻则导致打印支撑全部生成在工件功能面，重则让整套工装的定位基准偏移，后续加工件全部超差。这款三向正交坐标标识件，就是专门为这类现场痛点设计的实体基准小工具。

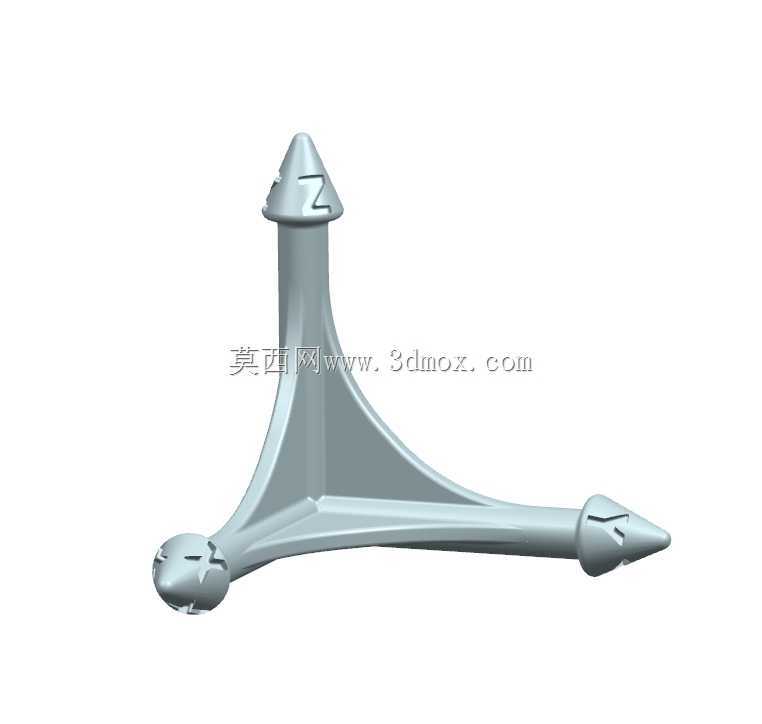

　　从结构布局来看，整件采用三叉式放射支撑结构，三个轴臂从中心交汇节点沿两两正交的三个空间方向向外延伸，三个轴端分别做了差异化的标识造型：竖直向上的轴端铸有Z向标识字符，水平横向延伸的轴端做箭头造型指向X正向，剩余水平纵深方向的轴端做十字星造型对应Y正向，三个方向严格遵循右手坐标系判定规则——右手四指从X正向沿90度转向Y正向时，拇指指向恰好为Z轴正向，使用者不需要再对着软件界面反复核对轴向，拿起实体件就能快速判定当前工位的空间朝向。

　　设计之初最先敲定的是轴臂的截面形式，没有采用细圆杆的极简方案，而是选用了带加强筋的三棱式过渡结构：从中心交汇点向外，臂身的截面高度逐步收窄，根部做大圆角过渡消除应力集中，哪怕是用脆性光敏树脂做SLA打印，整件从台面跌落也不会出现臂根断裂的问题。三个轴端的标识特征没有采用后期粘贴字符的方案，全部和主体一体成型，字符凸起高度控制在1.2mm，箭头的尖端做了R0.8mm的圆角钝化，既保证打印完成后字符清晰可辨，也不会因为尖角过于锋利在拿取时划伤操作人员。

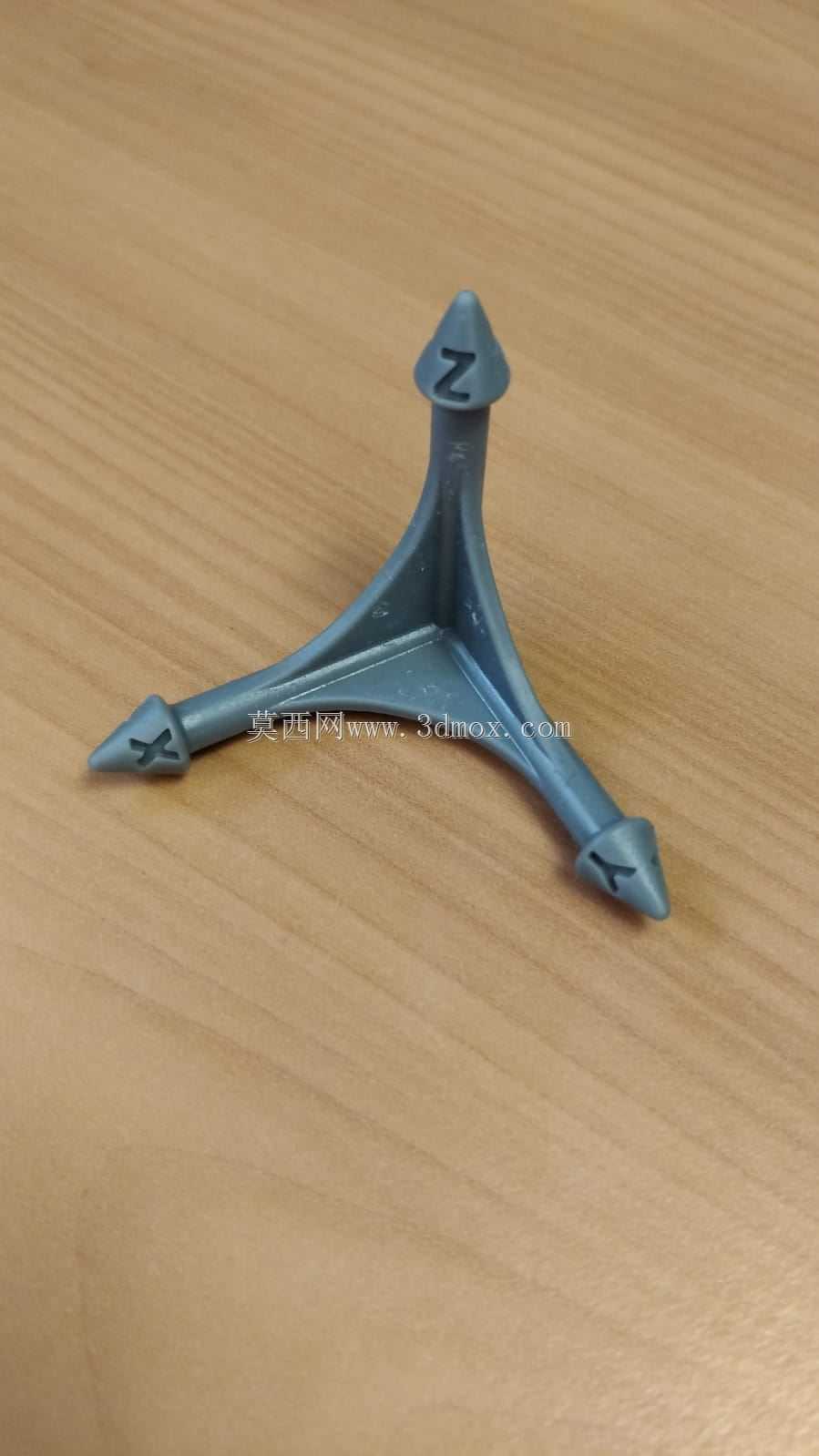

　　实际使用时，这个基准件可以直接平放在3D打印机的成型平台上，中心交汇点的底面做了整面的平贴基准，放置后不需要额外固定，就能和设备的平台原点做对齐：打印作业前把件的X箭头指向设备操作面板方向，Z轴竖直向上，就能快速核对切片软件里的工件轴向是否和设备实际运动方向匹配，避免出现工件放倒、支撑生成在装配配合面的问题。在手工装配工位，把这个件放在工装夹具的定位原点旁，新入职的装配人员不需要反复查阅作业指导书，看三个轴端的标识就能快速确认送料方向、压紧缸的进给方向和坐标系设定是否一致。针对PLA熔融打印的使用场景，整件的壁厚做了均匀化处理，所有壁面厚度控制在2.2mm以上，既不会因为壁厚过大导致打印时内部残留应力翘曲，也不会因为壁太薄出现填充不足的缺损；如果需要更大尺寸的展示款，整体等比例放大后，臂身的加强筋结构依然能保证三个轴臂的直线度，长期摆放不会出现悬臂下垂变形。

　　从安装边界来看，整件的外接包容空间为三叉放射形态，三个轴端的最远点到中心原点的距离均等，放置时只需要保证中心底面和支撑平台完全贴合，三个轴臂下方无遮挡即可，不需要预留额外的安装孔位，既可以放在桌面做日常建模的参照摆件，也可以随工件一起放进打印仓做轴向校验样件，所有棱边都做了圆角过渡，没有狭缝、死角这类打印后难以清理残留树脂的结构，打印完成后只需要简单去除底座支撑就能直接投入使用。
