平板安装式重载定向工业脚轮结构设计

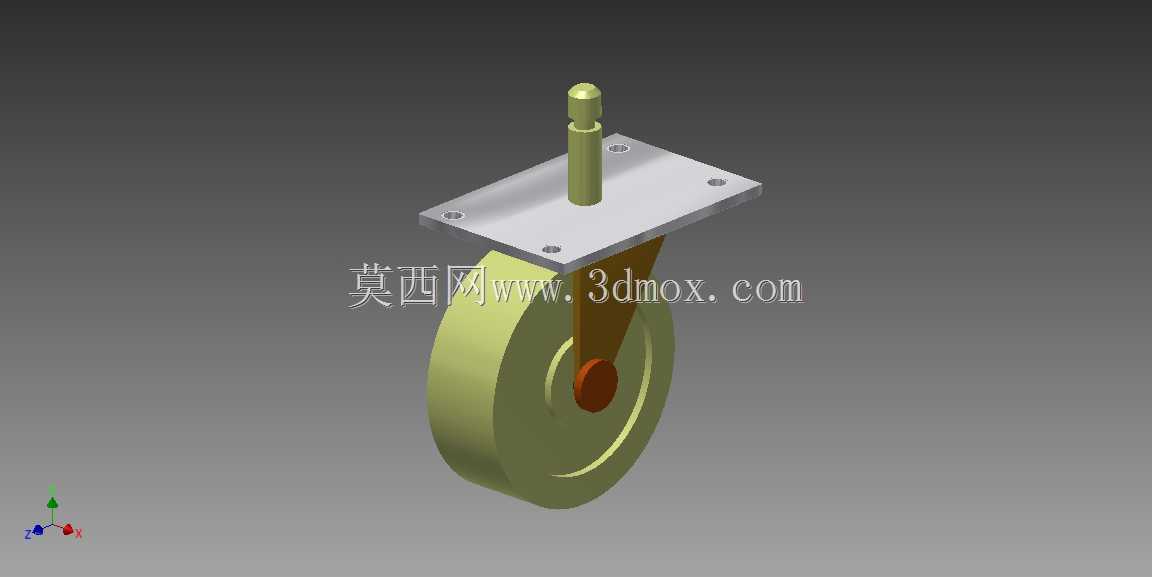

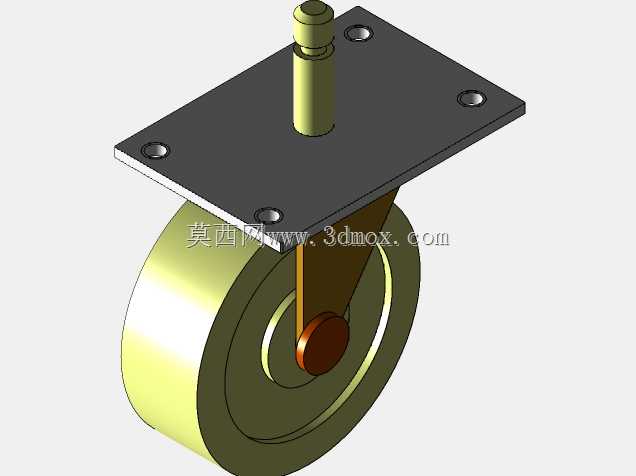

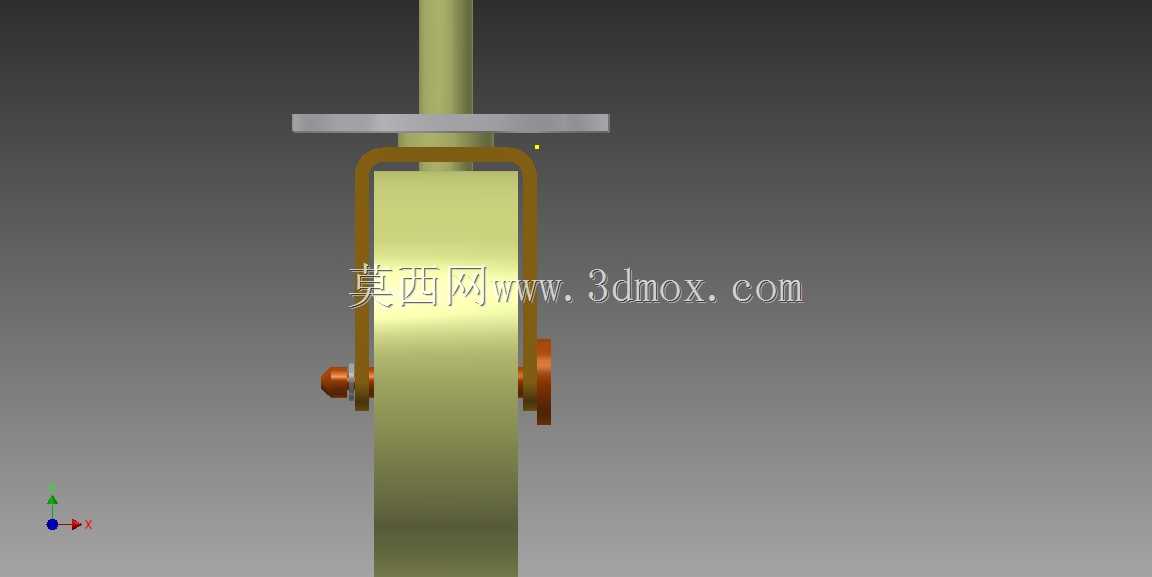

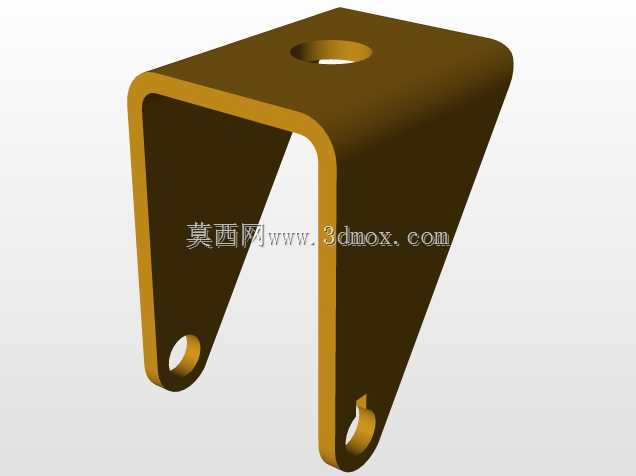

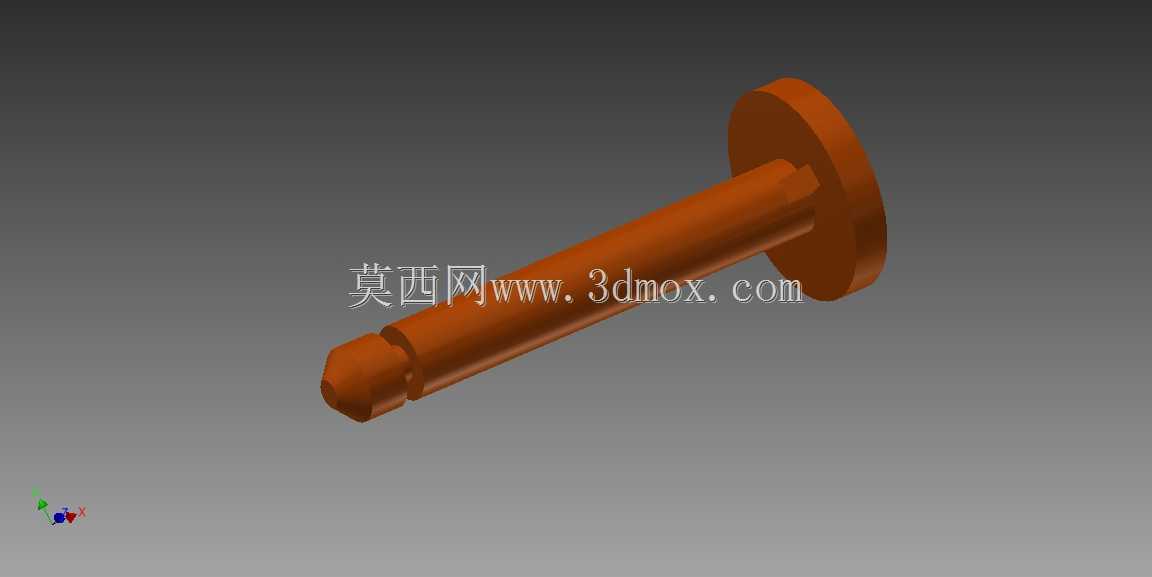

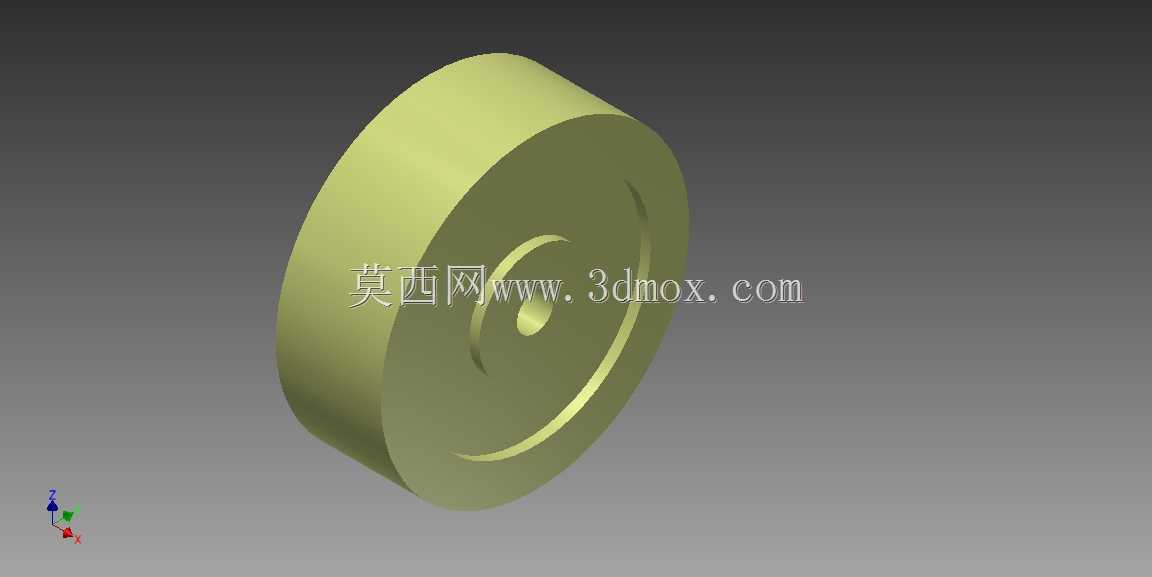

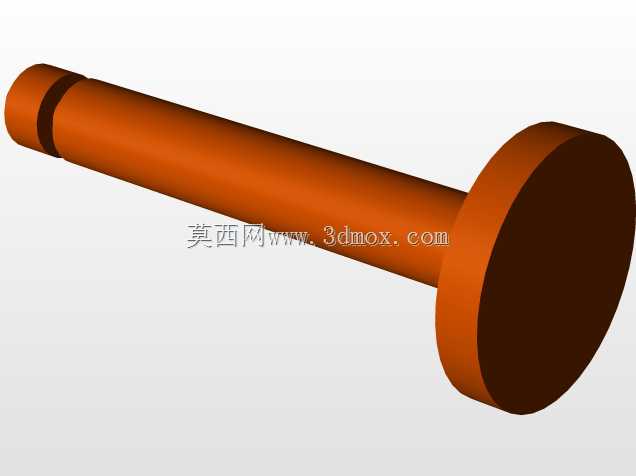

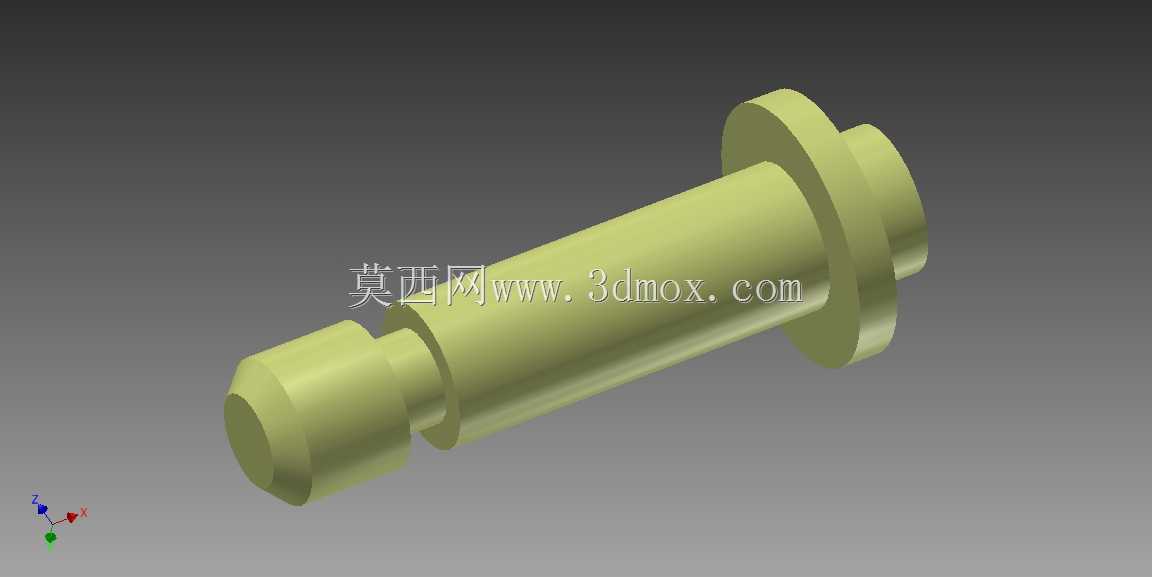

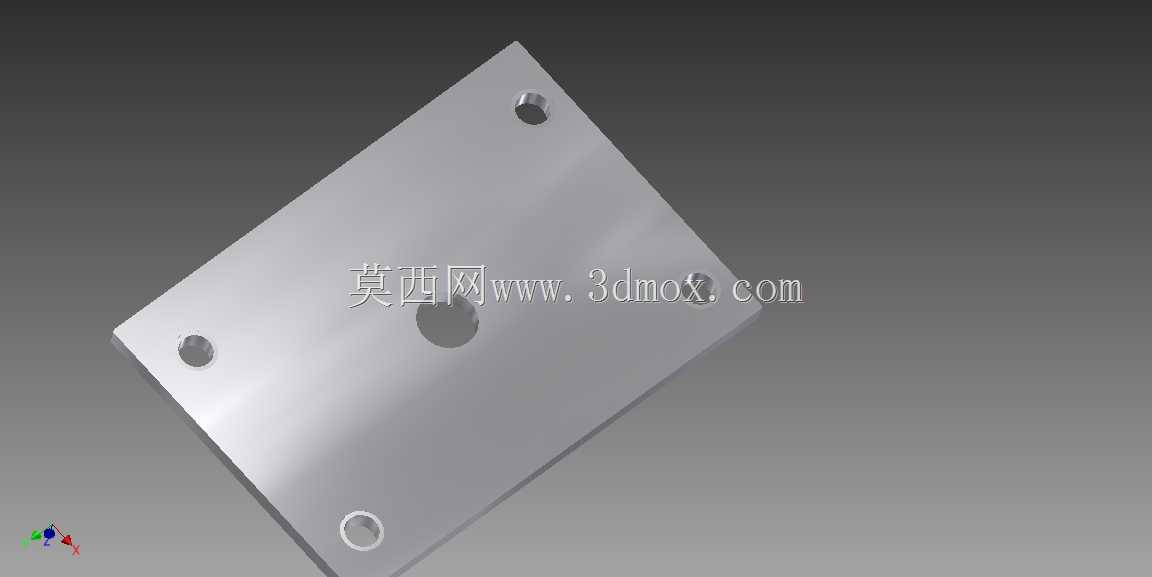

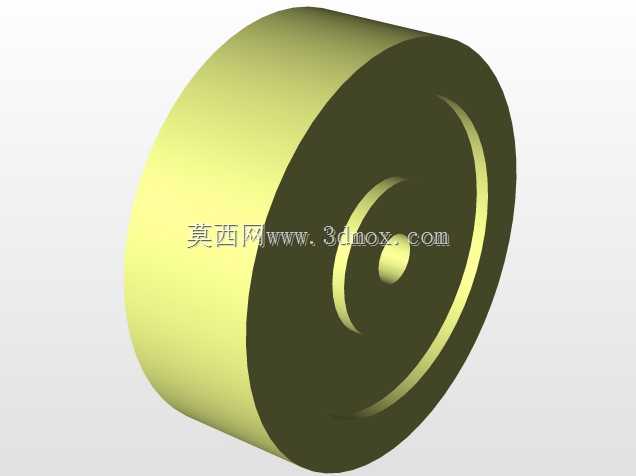

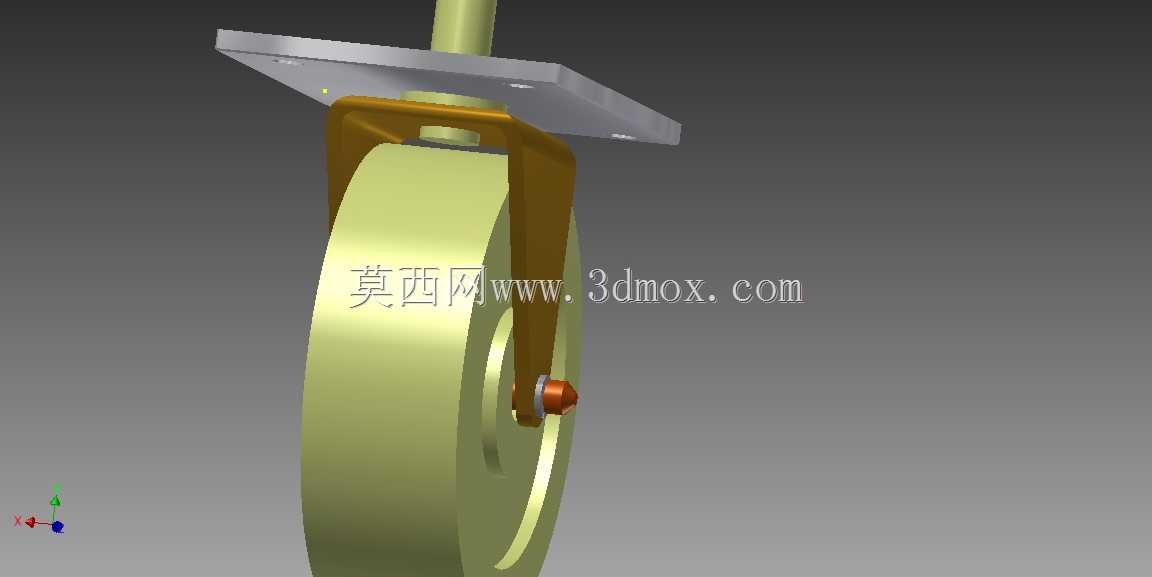

这款平板安装式定向脚轮，主要应用在各类需要固定移动方向的工业设备、仓储货架、工装台架、生产线辅助工位器具的底部支撑场景，相比万向脚轮，定向结构的脚轮在直行移动时具备更好的轨迹保持能力，不会出现行进中方向偏移的问题，适合长距离直线转运的设备配套使用。从结构设计来看，顶部采用四孔方形安装平板，安装孔位对称分布在平板四角，安装时可通过螺栓直接与设备底部的安装面锁紧固定，平板与轮架之间采用刚性铆接连接，不存在转向回转间隙，保证直行过程中的结构稳定性，轮架采用单侧支撑的叉形结构，轮轴贯穿滚轮中心与两侧叉臂连接，滚轮采用宽面轮体设计，接触地面的面积更大，单位面积承压更小，在同等载荷下对地面的压强更低，既可以适配环氧地坪、水泥地面、钢板地面等多种工业场景地面，也能减少轮体长时间受压产生的形变，延长使用寿命。设计过程中优先考虑了安装边界的适配性，顶部安装平板的平面度控制在合理公差范围内，保证安装时与设备底面完全贴合，不会出现局部应力集中导致的连接松动问题，轮体的回转半径经过校核，在设备满载状态下轮体转动不会与安装平板、设备底部结构产生运动干涉，轮轴位置做了加厚处理，避免重载情况下轮轴弯曲变形。实际选型使用时，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备行进方向的后端安装两个定向脚轮，前端安装两个带刹车功能的万向脚轮，既可以保证直行转运时的方向稳定性，也能在需要调整位置时通过前端万向轮实现转向，停靠时通过刹车结构锁定轮体转动，避免设备出现滑移。轮体的材质选择兼顾了承重能力和耐磨性能，滚动过程中噪音更低，不会对车间地面造成划伤，轮架部分的结构做了应力优化，在承受冲击载荷时，应力会沿着叉臂均匀分散到顶部安装平板上，不会出现局部应力过大导致的架体开裂问题，安装孔的孔径适配常用的紧固件规格，不需要额外加工转接件就可以直接完成安装，降低现场装配的工作量。
