大型RC直升机电子稳定控制装置结构设计

航模飞行控制领域中，大型RC直升机的飞行姿态稳定一直是结构设计与电控集成的核心难点，这类大尺寸航模起飞重量大、旋翼负载高，飞行过程中姿态调整的响应延迟、电控模块过热宕机都会直接导致飞行失控，造成机体损毁。本次呈现的这套控制装置，正是针对大载重RC直升机的严苛飞行工况做的定向结构设计，从安装适配、散热效率、走线布局三个核心维度做了全流程的工程化考量。

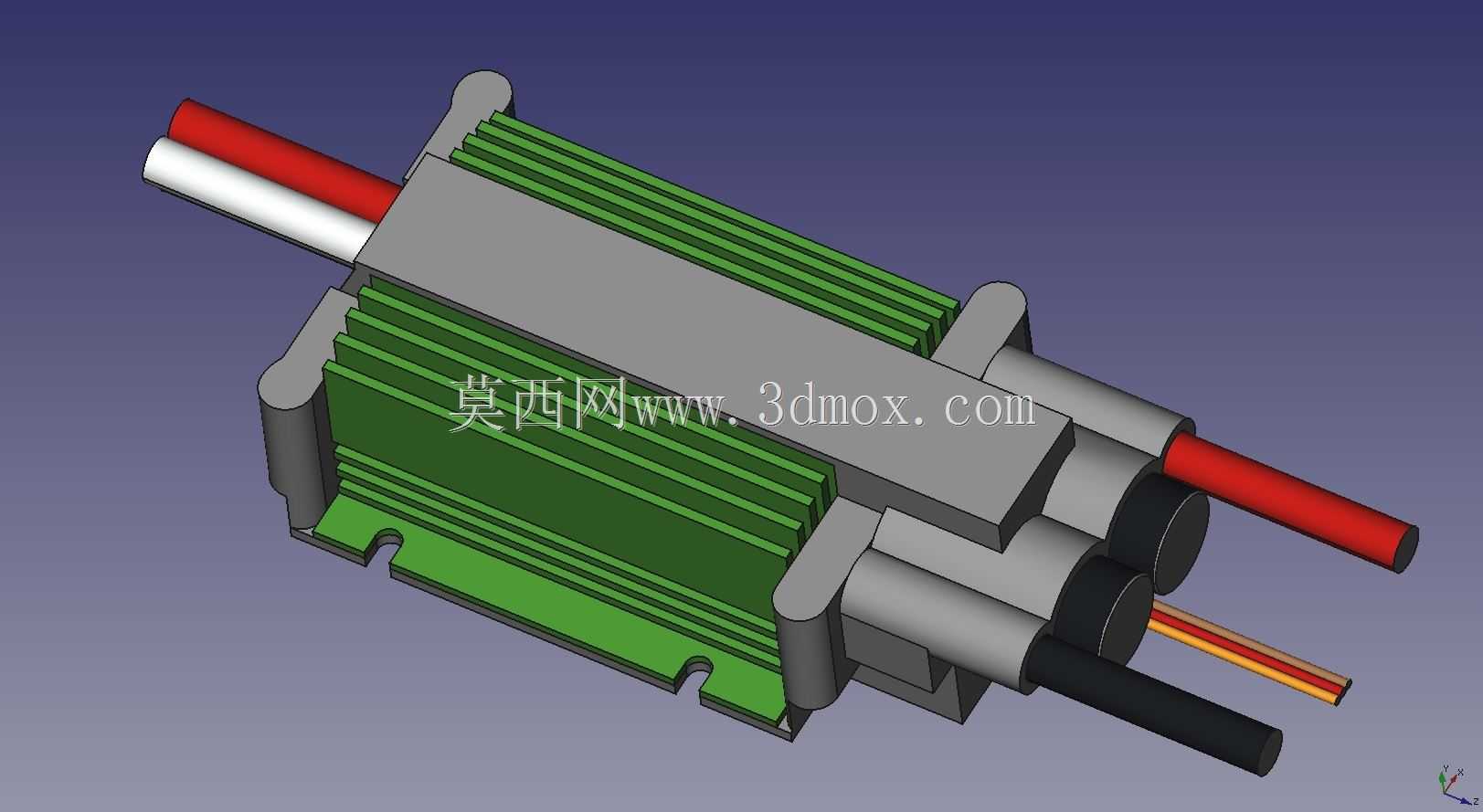

从实际装机场景来看，大型RC直升机的机身内部电控舱空间十分紧凑，周边密布舵机连杆、燃油管路、旋翼传动机构，留给控制模块的安装边界十分有限，因此该装置整体采用狭长式矩形主体布局，底部预留了带定位缺口的安装法兰边，可直接通过两颗螺丝固定在机身主梁的预装位上，不需要额外设计转接支架，安装时不会和周边的舵机摇臂产生运动干涉，预留的安装间隙可兼容市面上多数90级及以上排量的大型RC直升机电控舱尺寸。

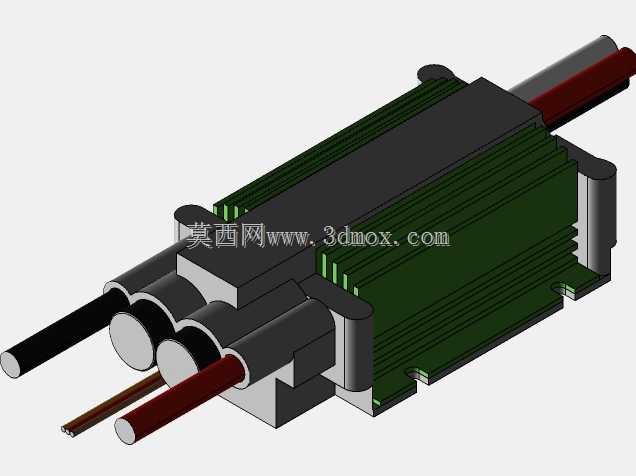

装置主体外侧设计了一体化的多道平行散热鳍片结构，鳍片顺着机身飞行时的气流方向排布，飞行过程中迎面而来的高速气流可直接穿过鳍片间隙带走模块工作产生的热量，不需要额外加装散热风扇，既减轻了整机重量，也避免了风扇转动带来的额外震动干扰飞控传感器的采样精度。鳍片采用等间距排布，厚度与间距的比例经过反复校核，既保证了足够的散热接触面积，也不会因为鳍片过薄在装机或者炸机时出现弯折断裂的情况。

装置的出线端做了分腔式布局，不同功能的线缆从不同的出线位引出，电源输入线采用大线径的红黑双线并排引出，可承载大电流供电需求，避免长时间大油门工况下出现线损压降导致的模块重启；信号输出线采用多色分线设计，分别对应不同舵机、陀螺仪的信号传输，出线位做了圆弧过渡处理，避免飞行时机身震动导致线缆外皮被壳体棱角磨破出现短路故障。

从结构设计思路来看，这套装置没有采用航模领域常见的分体式飞控加独立稳压板的组合方案，而是将稳压模块、陀螺仪采样模块、信号处理模块全部集成在同一个金属壳体内，既减少了接插件的连接点数量，降低了空中接触不良的故障概率，也利用金属壳体本身做电磁屏蔽，避免大排量发动机的点火系统产生的电磁干扰串入飞控信号，导致飞行姿态判断失准。壳体的拼接缝隙采用错位搭接结构，日常户外飞行时遇到的扬尘、小雨都不会渗入壳体内部损坏电路板，可适应复杂的外场飞行环境。

在实际使用过程中，该装置可实时采集直升机的俯仰、横滚、航向三个轴向的角速度与加速度数据，经过内部运算后实时输出修正信号给各个舵机，抵消风扰、旋翼震动带来的姿态偏移，即使在大风天气下做特技飞行动作，也能保证机身姿态的可控性，降低飞手的操控难度。装置的整体重量控制在合理区间，不会给整机带来过多的额外负载，安装后整机的重心偏移量在允许范围内，不需要额外调整电池位置做重心配平。
