航模尾桨驱动用双叶伺服舵机结构

项目分类:3D模型 发布时间:2021-08-09 ID:228793
  • 航模尾桨驱动用双叶伺服舵机结构
  • 航模尾桨驱动用双叶伺服舵机结构

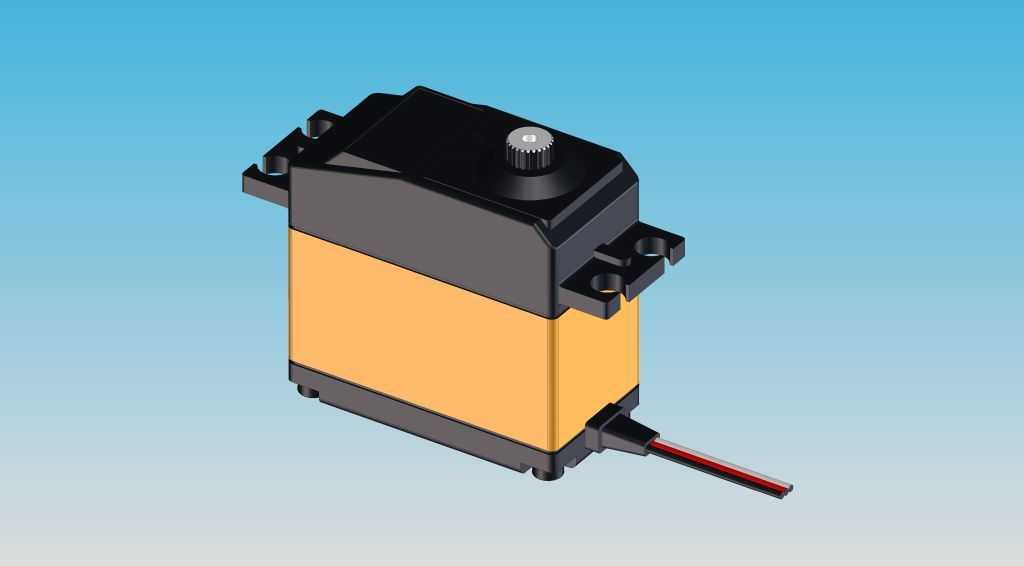

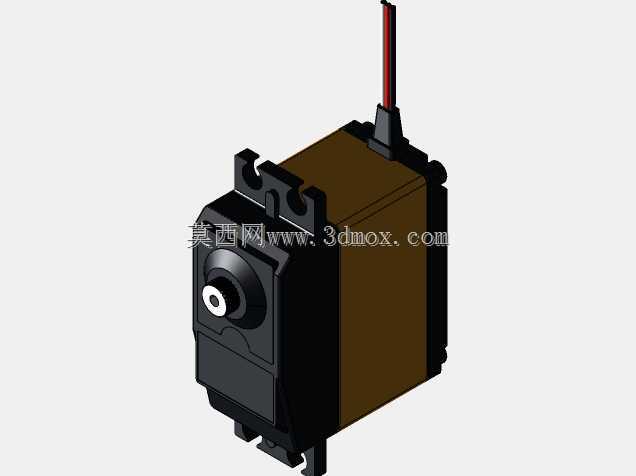

在航模旋翼类飞行器的尾桨控制回路里,这类舵机承担着核心的姿态修正执行功能,日常作业中需要快速响应飞控系统输出的脉宽调制信号,通过输出轴的定角度转动带动尾桨变距机构调整桨距,抵消主旋翼旋转产生的反扭矩,避免机身出现不受控的自旋,同时在航向操控时精准匹配操纵杆量,完成航向的精准指向。从结构设计逻辑来看,这款舵机采用上下分层的壳体布局,上半部分为高强度工程塑料材质的减速组与电位器仓,顶部预留的花键输出轴可直接匹配标准规格的舵机摇臂,输出轴周边做了加厚的凸台结构,能承受变距机构传递过来的径向载荷,避免长时间高频动作下出现轴系偏移。下半部分为驱动电路与动力电机仓,侧面延伸出的带屏蔽层信号电源线,可直接对接飞控系统的舵机通道,线材根部做了防弯折的应力释放结构,应对航模飞行过程中的持续振动,避免线芯断裂。安装边界上,壳体两侧对称布置的带安装孔凸耳,孔位间距符合航模领域通用的微型舵机安装标准,可直接适配多数450级到500级航模直升机的尾梁安装位,安装时不需要额外做转接件加工,凸耳上的安装孔为沉孔设计,锁紧螺丝后螺丝头不会突出凸耳表面,避免和周边的尾桨拉杆、机身结构产生运动干涉。壳体的上下拼接处做了止口定位结构,装配时可以快速对齐上下壳体的位置,拼接缝隙均匀,能阻挡户外飞行时的浮尘、水汽进入壳体内部,保护内部的减速齿轮与电路元件。实际选型适配时,这类舵机的输出扭矩覆盖航模尾桨变距的常规负载需求,转动回中精度足够满足航模悬停、机动飞行时的航向控制要求,内部减速组采用金属与塑料齿轮混合搭配的方案,在保证传动强度的同时控制整体自重,不会给尾梁端带来过多的额外配重负担,避免影响整机的重心布局。建模过程中对舵机的外部安装特征做了完整还原,包括输出轴的花键齿形、安装孔的孔径与孔距、出线口的位置与尺寸,结构设计人员在做航模尾梁结构布局、舵机安装位设计时,可以直接调用该模型做装配干涉检查,提前验证拉杆运动行程范围内是否会和舵机本体、安装座产生碰撞,也能根据模型的外形尺寸预留足够的走线空间,避免装机后出现线材被运动部件剐蹭的问题。
