航模用外转子无刷动力电机结构设计

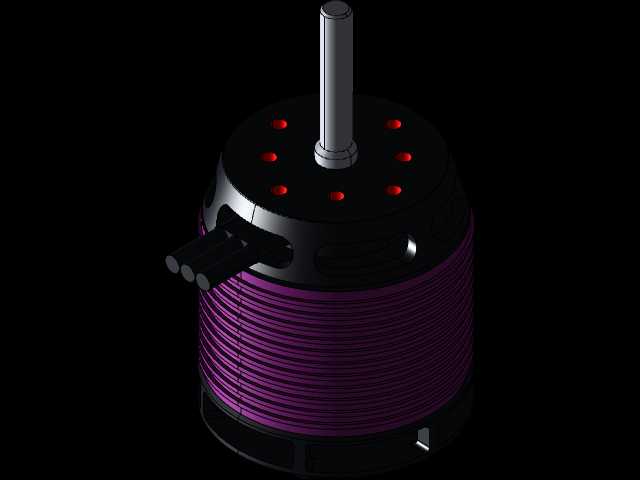

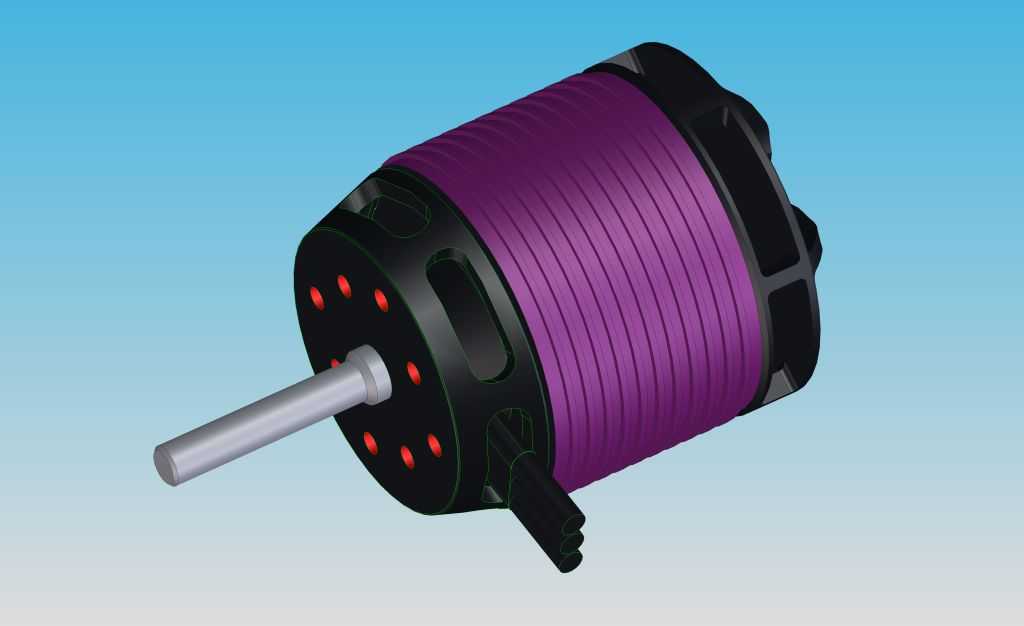

这款外转子无刷动力单元，核心适配固定翼航模、中型多旋翼无人机以及小型电动特技车的动力输出场景，在航模竞速、特技飞行这类对动力响应速度、功率密度要求极高的使用场景中，这类结构的电机相比同尺寸内转子方案，能输出更大的扭矩，可直接匹配对应尺寸的螺旋桨，省去额外的减速传动结构，降低整机传动损耗与装配复杂度。从结构设计逻辑来看，外转子的壳体直接作为磁钢承载件，运转时随输出轴同步旋转，紫黑色的散热鳍片直接集成在转子壳体外壁，随转子转动形成主动风冷气流，无需额外加装散热风扇就能在持续大油门输出时，将绕组温升控制在合理区间，避免高温导致的磁钢退磁、绕组绝缘老化问题。输出端的端盖上均匀分布的红色标识点，是动平衡校准标记，在完成转子总成装配后，会通过动平衡设备检测不平衡量，在对应位置去重或补重，确保电机在万转级高转速运转时不会产生异常振动，降低轴承额外负载，延长整机使用寿命。出线端的固定结构做了防拉扯设计，避免装机布线时拉扯引线导致绕组接线端脱焊断裂。从安装边界来看，电机前端盖预留了标准的十字安装孔位，可直接适配市面主流航模电机安装座，输出轴为标准直径的光轴结构，可通过顶丝或桨夹直接固定螺旋桨、传动轮等负载，轴向与径向尺寸均匹配中型航模的机头安装空间，不会与机身整流罩、舵机拉杆等周边部件产生运动干涉。定子绕组采用集中式绕法，在有限的定子槽空间内最大化铜线填充率，兼顾低转速扭矩与高转速功率输出特性，端盖内嵌的轴承采用双侧密封结构，可阻挡户外飞行时的沙尘、水汽进入轴承滚道，减少日常维护频次。在实际选型匹配时，可根据整机起飞重量、螺旋桨尺寸搭配对应电调参数，这款结构的电机在额定工作区间内，动力输出线性度较好，油门响应无迟滞，能精准匹配飞手的操控指令，完成特技动作时的动力跟随表现稳定。
