航模直升机用碳纤维电池安装板结构

　　这款电池安装板主要适配Align Trex700E级遥控航模直升机的动力舱布局，作为动力锂电池的承载固定结构，直接决定了飞行过程中电池组的安装稳定性与整机重心分布合理性。航模直升机在做3D特技动作时，整机瞬时过载可达到10G以上，普通塑料或玻纤材质的电池板容易在剧烈交变载荷下出现形变甚至断裂，直接引发电池移位、整机重心偏移，严重时会导致飞行失控炸机，因此承载结构的比强度与抗疲劳性能是设计核心考量。设计阶段首先锁定2.5mm厚度的CFR碳纤维板材作为加工基材，该材料沿纤维方向的抗拉强度可达普通ABS工程塑料的15倍以上，密度仅为钢材的五分之一，在满足结构强度要求的前提下能尽可能降低非动力结构重量，预留更多重量配额给动力锂电池组，

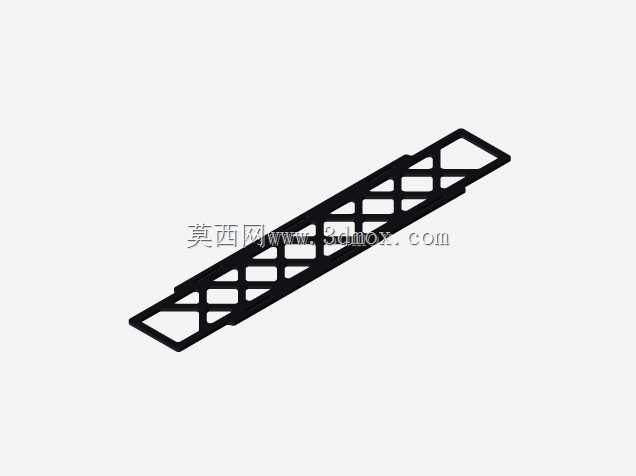

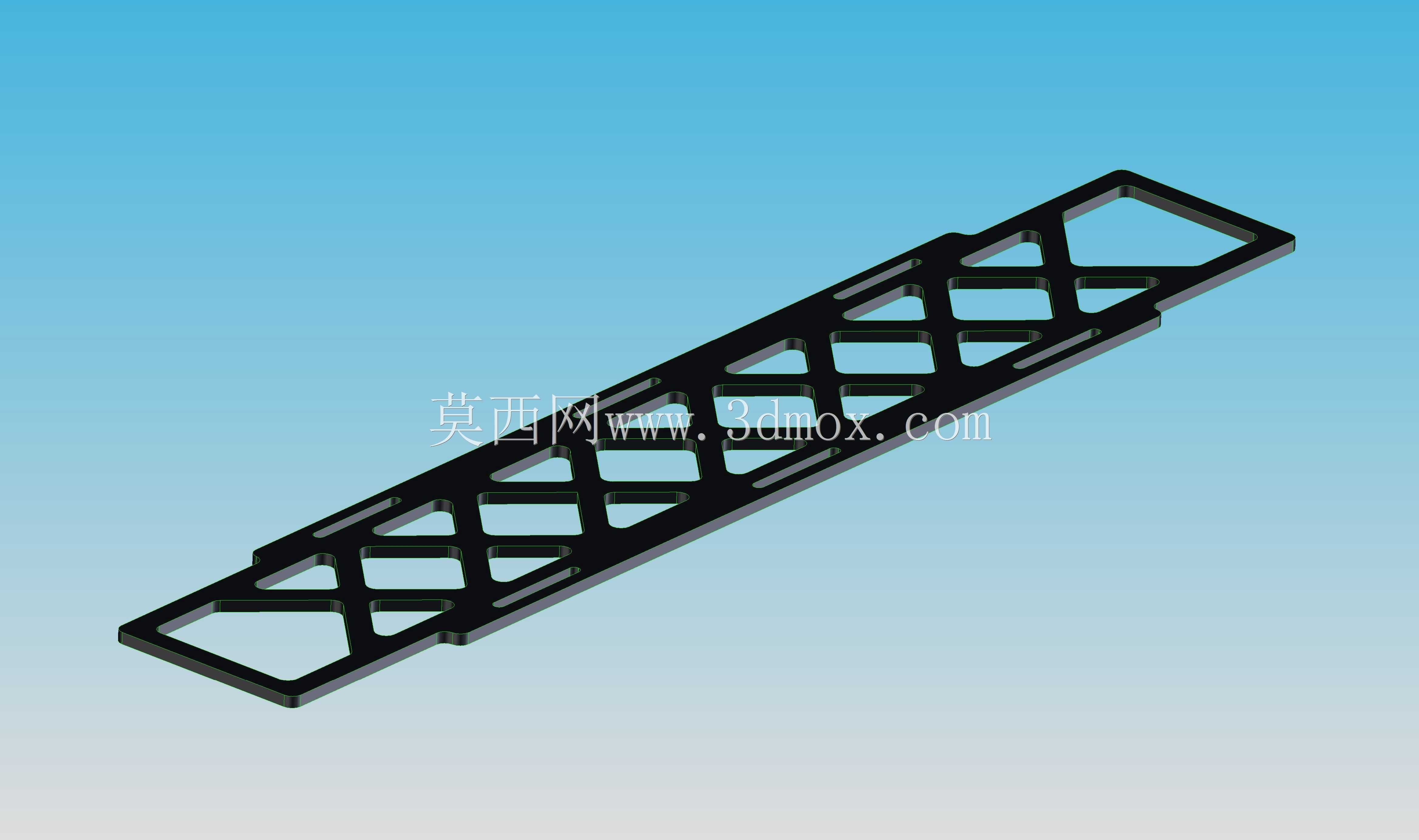

　　提升航模续航表现。结构上采用了等距交错的菱形镂空拓扑设计，镂空区域的排布完全避开了电池绑带穿装位、机身安装固定孔位的应力集中区域，在不削弱整体抗弯抗扭刚度的前提下，最大化去除非承载区域的材料冗余，进一步降低结构自重。安装边界完全匹配Trex700E机身电池舱的卡位尺寸，板件两端的定位凸台与机身卡槽的配合间隙控制在0.2mm以内，既保证安装时的顺畅推入，又避免飞行过程中出现横向窜动；板身预留的多组长条形开槽为电池绑带的穿装通道，可适配不同容量规格的锂聚合物电池组固定需求，绑带拉紧后受力均匀分布在板件的加强筋区域，不会出现局部应力过大导致的板材分层问题。实际装机测试中，该结构在连续大动作俯仰、横滚、自旋机动工况下，未出现明显形变，电池组固定位置无偏移，板件自身的镂空结构还能在飞行过程中引导气流穿过电池表面，辅助动力电池进行被动散热，降低大电流放电时的电池温升，间接提升电池放电效率与循环使用寿命。
