铣床切割用动力传动组件结构设计

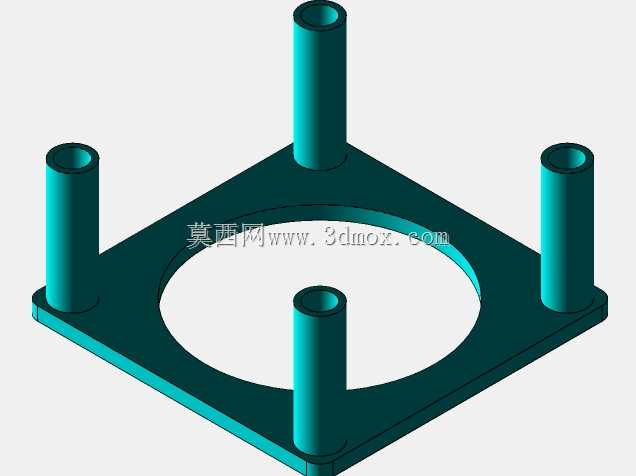

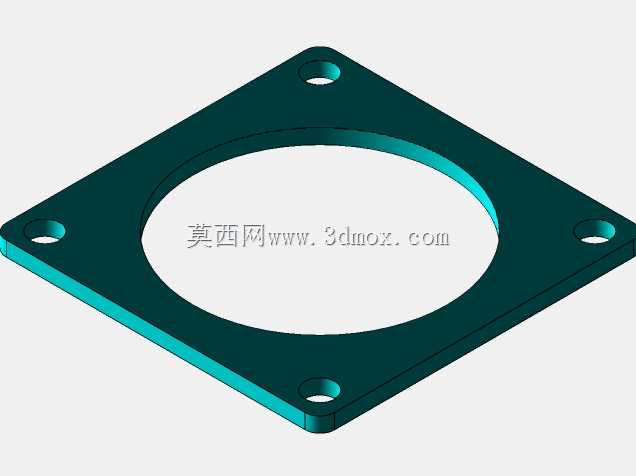

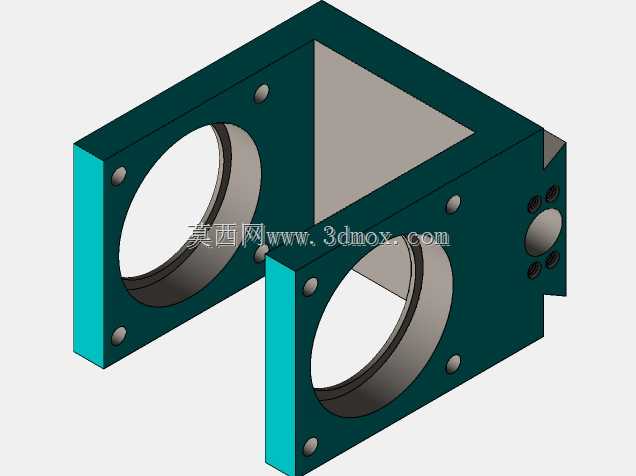

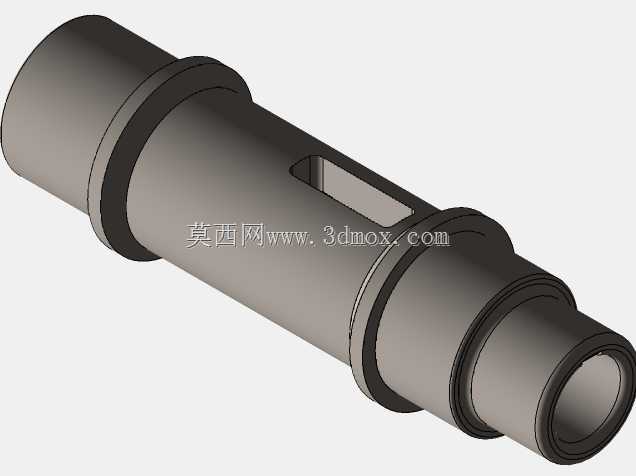

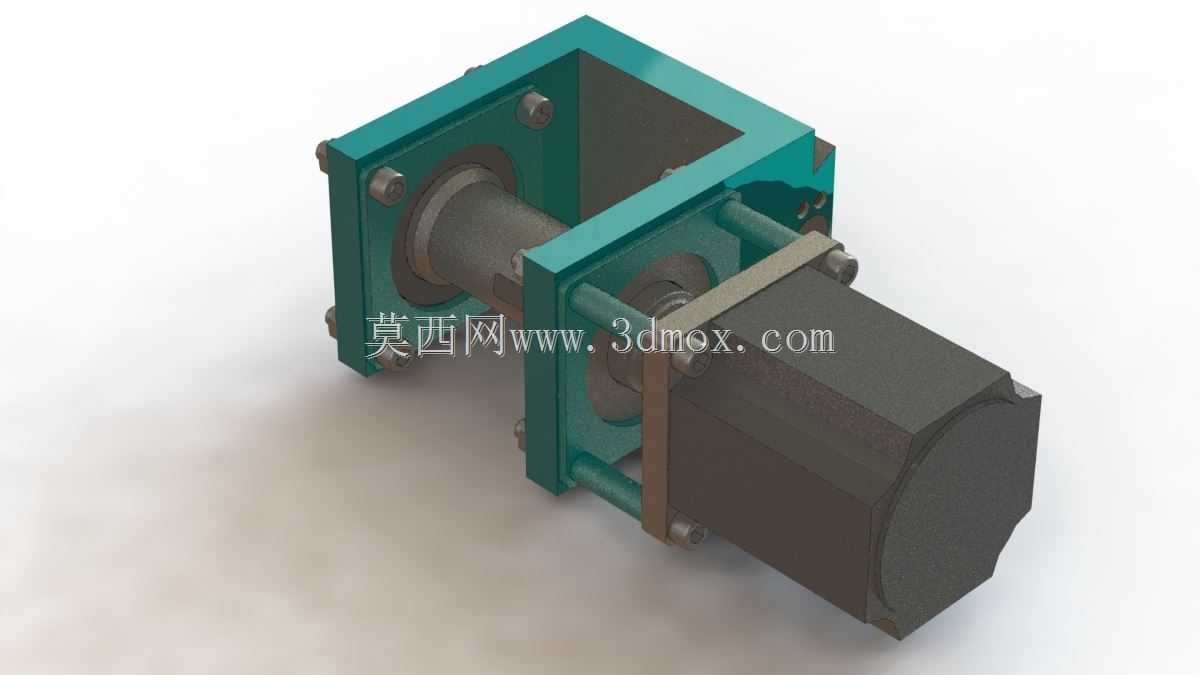

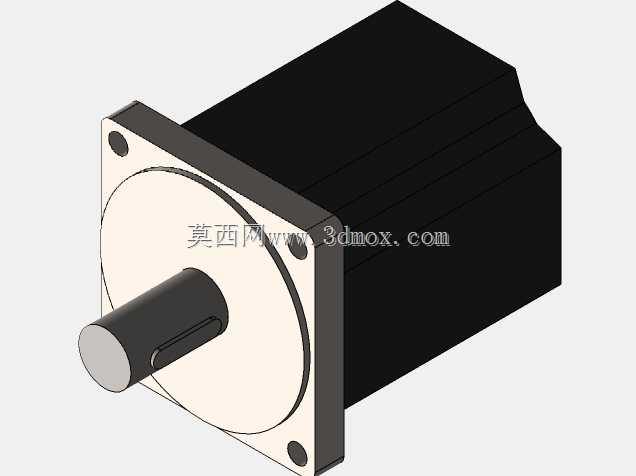

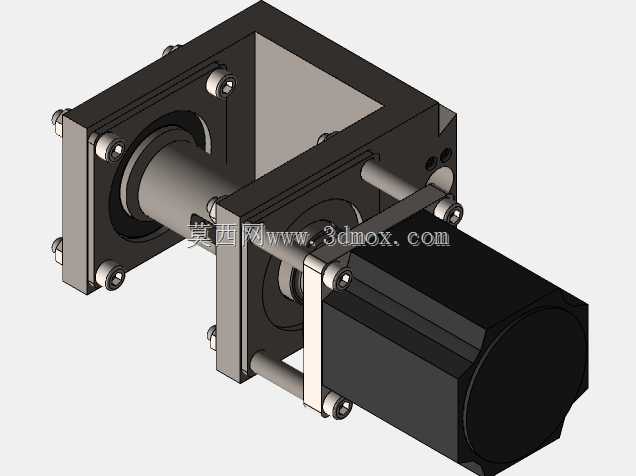

这套组件主要配套立式铣床的侧边切割工位使用，日常承担小型金属坯料的定长切断、槽口铣削工序的动力输出与刀具装夹功能，在小型零件批量加工的机加工车间里，这类组件常作为铣床的扩展功能模块加装，不用改动床身主体结构就能拓展设备的加工范围，适配小批量多品种的加工需求。从结构设计逻辑来看，组件采用框架式方箱壳体作为承载基体，四根贯穿式拉杆将前后端板锁紧固定，既保证了整体刚性，又能在后期维护时快速拆解内部传动件，不用整体拆卸就能更换轴承或者密封件，适配车间日常快修的作业节奏。驱动端采用标准伺服电机直连输入，通过内部的传动轴将扭矩传递到输出端的刀具装夹位，省去了额外的皮带传动或者齿轮减速环节，传动间隙控制在极小范围内，能保证切割进给时的传动精度，避免切割面出现振纹或者尺寸超差。安装边界上，组件的后端法兰直接适配铣床工作台侧边的标准T型槽安装位，整体外伸长度控制在合理范围内，不会和工作台的原有进给行程产生干涉，输出端的刀具装夹轴同轴度经过设计校核，和安装基准面的垂直度误差控制在机加工允许的公差范围内，安装时只要靠紧基准面锁紧固定螺栓就能完成定位，不用反复打表调整同轴度，能缩短现场加装的调试时间。实际使用场景中，这套组件可以装夹锯片铣刀或者小直径立铣刀，针对条形坯料做切断加工时，配合工作台的横向进给就能完成定长切割，相比手持切割的方式加工精度更高，也能降低操作工的劳动强度；组件的壳体预留了注油孔，日常维护时可以直接加注润滑脂保养内部轴承，不用拆解壳体，适配车间设备日常点检的维护流程。设计过程中特意将电机安装位做了下沉式处理，让电机本体部分嵌入框架壳体的侧边空间，尽可能压缩组件的整体宽度，避免在工作台移动时和床身的防护罩、冷却管路产生磕碰，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部沉入安装面以下，不会在加工过程中勾挂切屑或者冷却管线，减少日常清理的工作量。输出端的轴端设计了标准的刀具锁紧结构，适配常规的铣刀夹持配件，不用单独定制特殊夹具，车间现有常用的铣刀、锯片都能直接装夹使用，降低了配套配件的采购成本。
