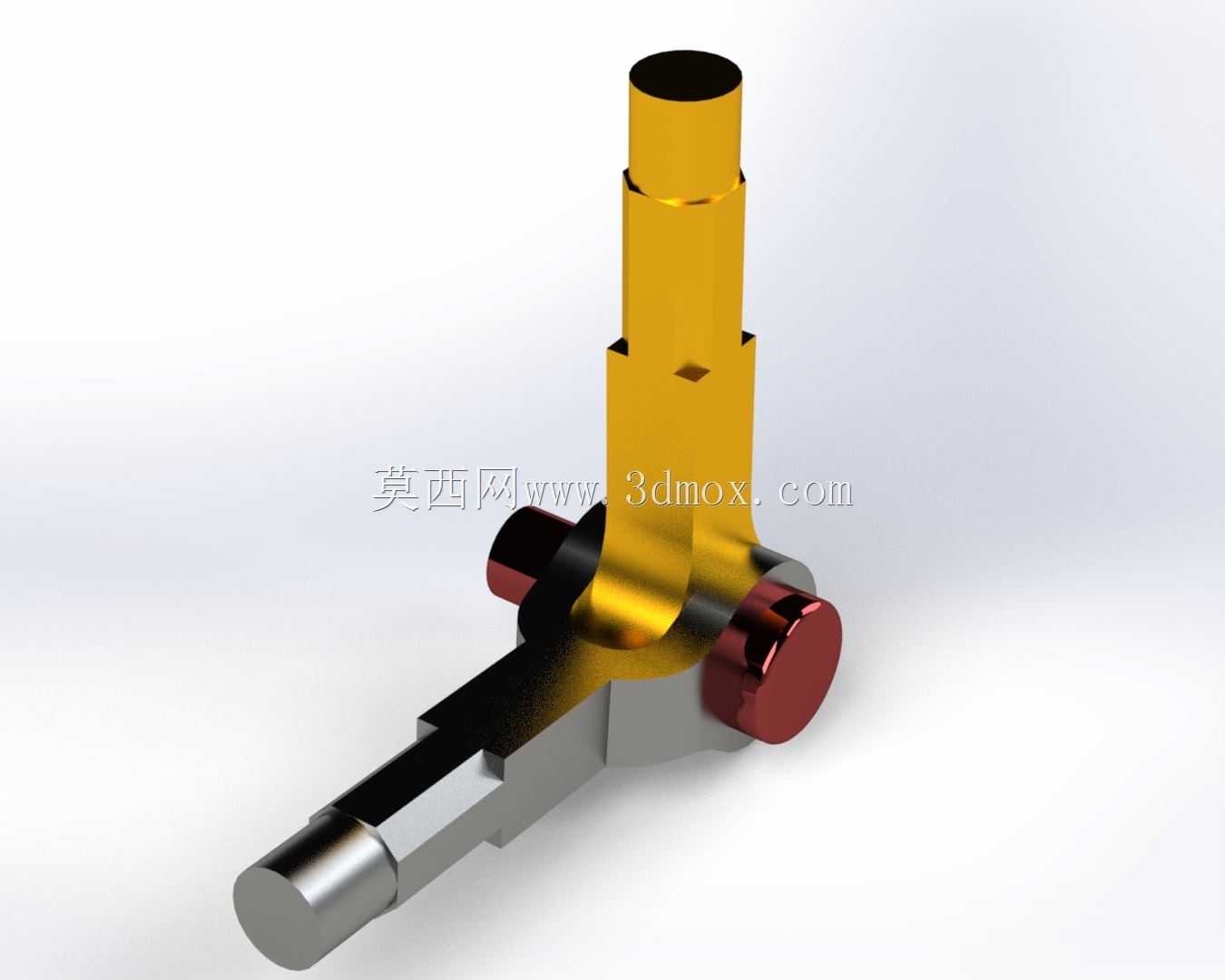

转向节作为汽车底盘转向系统的核心受力连接件,承担着传递整车转向力矩、承载前轮载荷、衔接转向拉杆与悬架部件的关键作用,在乘用车、商用车的前桥总成中是不可或缺的安全结构件。日常行驶过程中,该部件需要同时承受来自路面的垂直冲击、转向时的横向剪切力以及制动过程中的纵向力矩,对结构强度、形位公差与安装匹配度都有极高要求。本次设计的转向节关节采用参数化建模逻辑搭建,所有关键尺寸均通过关联方程式驱动,在后续同平台车型改型、不同载荷等级的适配调整中,仅需修改对应参数变量即可快速生成新的结构方案,大幅缩短底盘零部件的迭代设计周期。从结构布局来看,上部的阶梯轴段用于装配轮毂轴承与转向节主销,轴段的直径梯度按照轴承内圈的配合公差设计,预留了足够的轴向定位台阶,避免轴承装配后出现轴向窜动;下部的叉形结构分别预留了转向拉杆球销安装孔、下摆臂连接孔位,孔位的同轴度、端面垂直度均按照底盘件的通用公差要求设定,保证装配后各运动副的活动顺畅无卡滞。两侧的圆柱凸台为制动卡钳的安装定位面,凸台高度与卡钳安装座的深度匹配,装配时可直接贴合定位,减少装配调整工时。设计过程中优先考虑了安装边界的适配性,整体结构的外轮廓尺寸严格参照前桥转向空间的包络要求设定,保证转向轮达到最大转角时,部件不会与轮罩、悬架摆臂、制动管路发生运动干涉。主销轴线的内倾角、后倾角参数均按照常规乘用车的底盘调校预设值设置,可直接用于前期底盘方案的运动仿真验证,也可根据具体车型的调校需求调整对应角度参数。主体结构的壁厚按照等强度原则设计,在受力集中的轴肩过渡位置、叉臂与主体衔接位置均做了圆弧过渡处理,避免应力集中导致的部件疲劳断裂,同时在非受力区域做了适度的减重优化,在保证结构强度满足满载冲击工况要求的前提下,尽可能降低部件自重,减少簧下质量,提升整车的操控响应表现。该结构可直接用于转向系统的运动干涉检查、装配工艺模拟,也可作为有限元分析的基础模型,开展静力学强度校核、疲劳寿命仿真等工作,为后续的零部件试制、工装设计提供准确的三维数据支撑。
- 上一篇:圆形刻度式角度测量量角器具
- 下一篇:V6发动机用多曲拐曲轴结构设计
- 全部评论(0)
- 模板大小: 1.14 MB
- 售价:5金币
- 下载次数: 41
- 系统要求: Other,Rendering,Other,Other,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 汽车类
