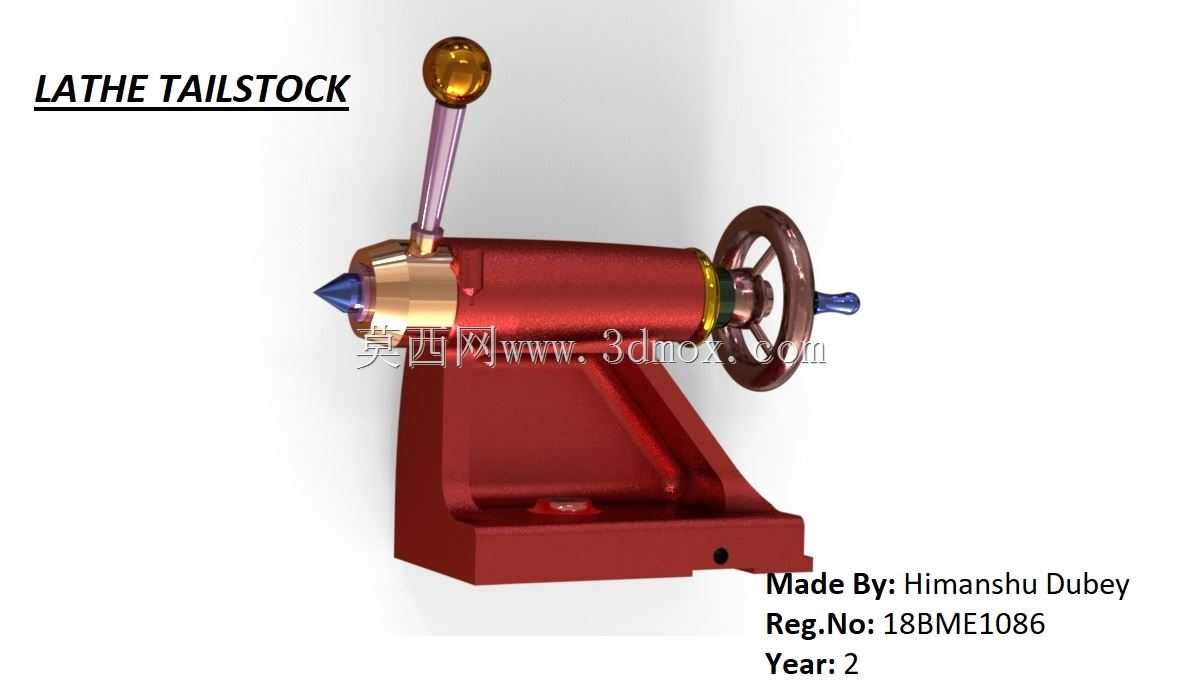

车床尾座高精度机械结构设计

车床尾座作为卧式车床核心配套功能部件，主要承担长轴类零件加工时的径向支撑作用，在轴类、套类零件的车削、钻孔、铰孔、攻丝工序中应用广泛，可有效避免工件因悬臂过长产生的切削振颤与挠度变形，保障加工尺寸精度与表面质量。日常车间加工场景中，当工件长径比超过4:1时，必须搭配尾座顶尖完成装夹，部分带内孔加工需求的工序，还可将尾座套筒换装钻夹头、铰刀等刀具，完成同轴孔系的加工，无需二次装夹找正，大幅提升工序集中程度。

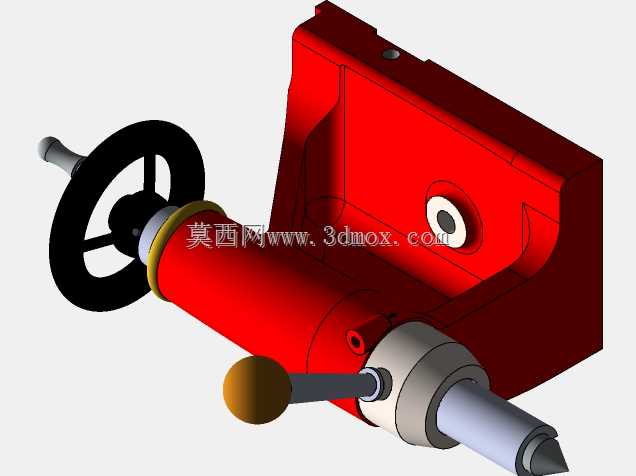

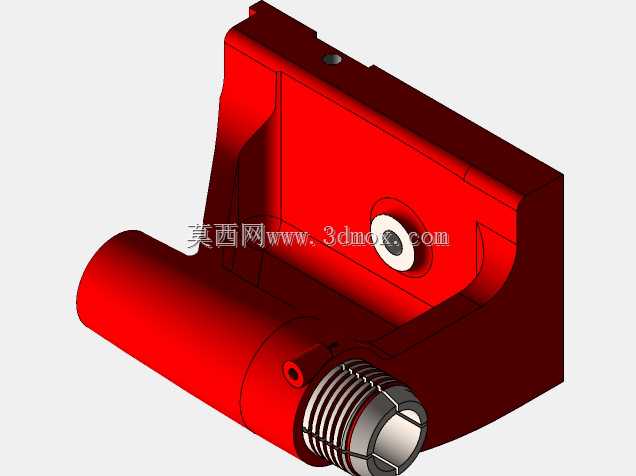

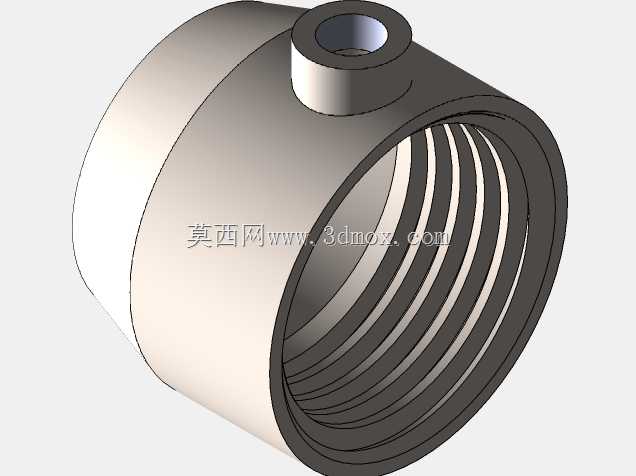

该尾座结构采用经典的卧式布局，整体底座为带加强筋的铸铁式支撑结构，底部设置与车床床身导轨匹配的安装定位面，可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，调整到位后通过底部锁紧机构与床身导轨刚性固定，避免切削过程中出现位移偏移。核心功能部件包含套筒组件、进给手轮、锁紧手柄、顶尖装夹位四个部分，套筒内部采用莫氏锥孔设计，可适配标准莫氏顶尖、钻套等工装，满足不同加工场景的工装快换需求；侧面的锁紧手柄可在套筒进给到位后快速锁紧，防止切削受力时套筒回缩移位；端部手轮通过丝杠副带动套筒实现轴向进给，手轮轮缘做防滑滚花处理，操作时进给手感均匀，可精准控制顶尖顶紧力，避免顶紧力过大造成工件弯曲变形，或是顶紧力不足导致加工时工件甩出的安全隐患。

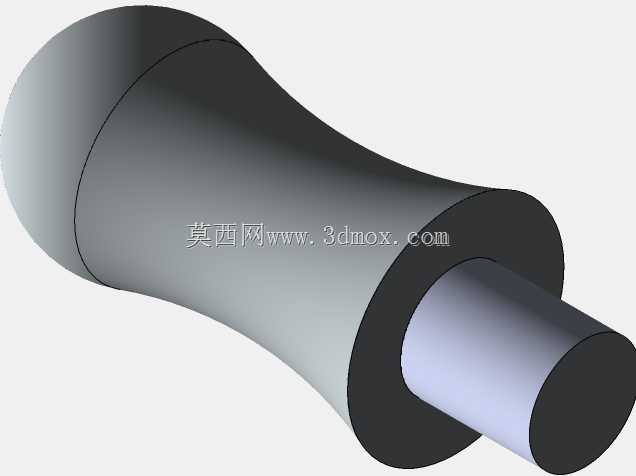

设计过程中重点考虑了运动部件的同轴度要求，套筒与尾座本体的配合孔采用H7/h6间隙配合，保障套筒进给时无卡滞、无径向窜动，顶尖安装后的径向跳动量控制在0.01mm以内，满足精加工工序的精度要求。整体安装边界与普通卧式车床的导轨跨距匹配，底座安装面的宽度、锁紧槽位置均符合通用车床的配套尺寸标准，可直接替换同规格车床的原有尾座部件，无需额外改造床身结构。尾座上部的手柄位置做了人机工程优化，操作时无需过度俯身即可完成锁紧、松开动作，手轮的操作高度适配普通车床的操作站位，长时间操作不易产生疲劳。在受力结构设计上，底座的加强筋布置方向与切削受力方向一致，可承受最大5kN的轴向顶紧力，满足重型轴类零件的粗加工支撑需求，同时本体壁厚做了均匀化处理，避免铸造过程中出现缩松、应力集中等缺陷，长期使用不易变形。
