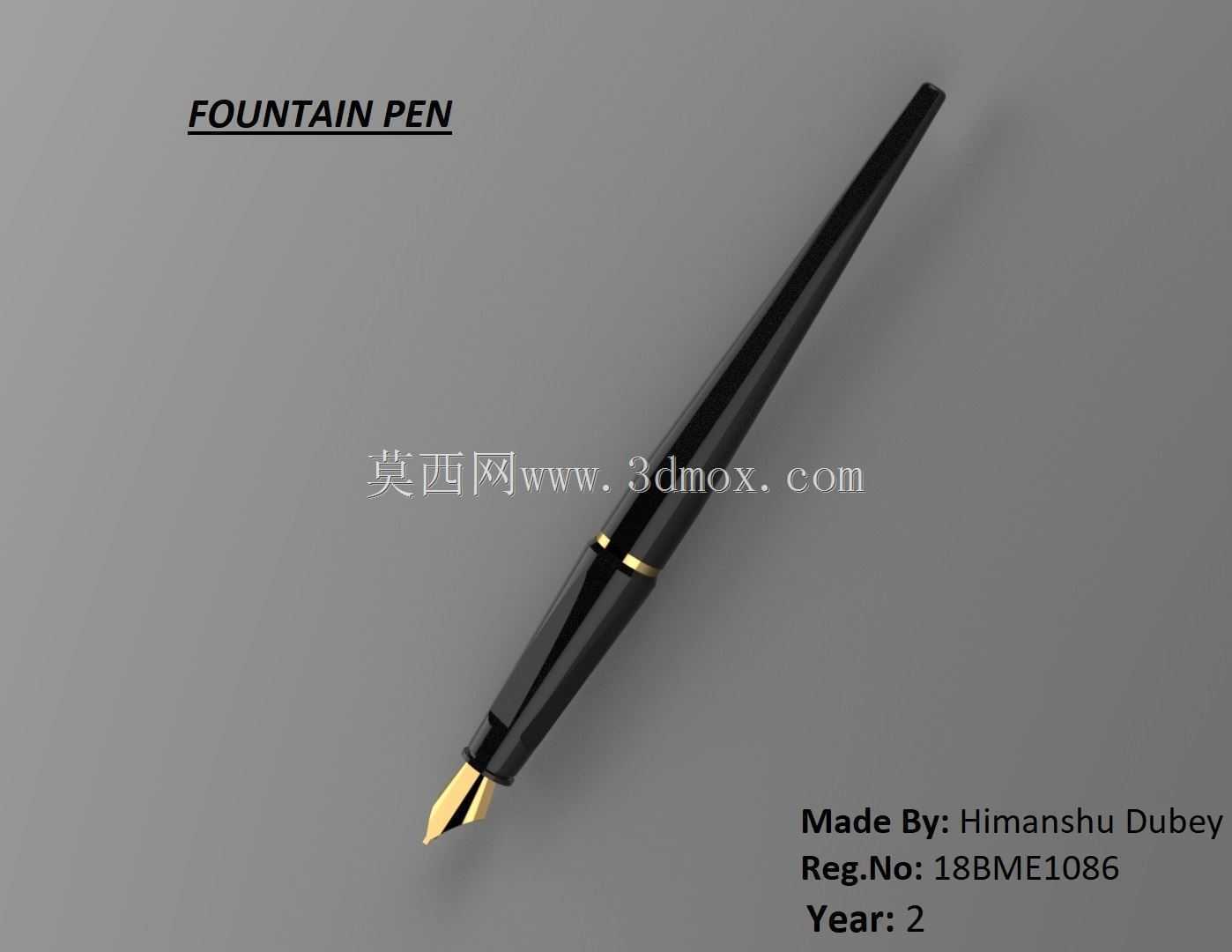

经典款黑色金饰钢笔精细三维结构

　　日常办公、文教用品的结构设计中，钢笔作为传统书写工具，其结构精度直接影响书写手感与出墨稳定性，本次建模还原的经典黑金款钢笔，覆盖了从笔尖供墨到笔身握持的全结构细节，可用于文具产品开发阶段的结构验证、外观打样参考，也可作为工业设计教学中曲面建模、装配约束的实操案例。从实际使用场景出发，钢笔的核心功能是通过毛细结构稳定输送墨水，配合笔尖铱粒的弧度适配不同书写角度的出墨需求，建模过程中优先还原了笔尖的开缝结构、笔舌的导墨槽排布，以及笔握处的收腰弧度——这部分结构直接决定长时间书写的握持舒适度，过粗的笔握会增加指部发力负担，过细则容易导致握持打滑，建模时按照成年男性平均握持指围，将笔握最细处直径控制在9mm，向笔身过渡段平滑放大至12mm，避免出现棱角硌手的问题。

　　笔身部分采用一体式锥面流线造型，从笔握处向笔尾均匀收窄，整体长度控制在138mm，合上笔帽后的总长度为152mm，刚好适配常规衬衫口袋的插入深度，笔身与笔帽的配合段设计了1.2mm深的环形卡位，配合内置的弹性卡圈，可实现插拔时的清晰阻尼感，既不会因为配合过松导致笔帽意外脱落污染衣物，也不会因为过紧导致插拔费力。笔尖部分采用14K金尖的经典造型，建模时还原了笔尖中缝的0.1mm宽度，以及铱粒处的球面弧度，中缝两侧的导流槽深度设置为0.08mm，可保证墨水在重力与毛细作用下均匀流向铱粒接触面，避免书写时出现断墨、飞白问题；笔尖与笔舌的装配间隙控制在0.05mm，既保证装配定位精度，也预留了墨水流动的微小空间，笔舌上的三道环形储墨槽可在书写压力变化时储存多余墨水，避免温度变化导致的墨水漏溢。

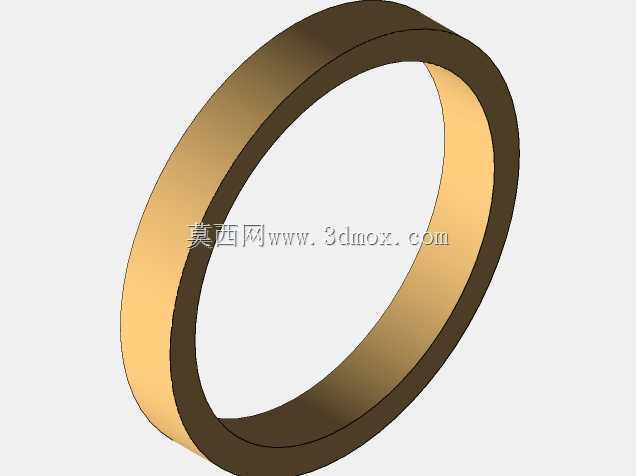

　　笔身表面的金色装饰环分别设置在笔握与笔身衔接处、笔帽开口端，装饰环宽度为1.5mm，突出笔身表面0.2mm，既起到视觉点缀作用，也可作为笔身注塑或金属加工时的定位基准，装配时装饰环与笔身的同轴度公差控制在0.02mm以内，避免出现环带偏移影响外观质感。从设计思路上，这款钢笔没有采用复杂的多段拼接结构，笔身主体为单一锥面曲面，降低了加工时的模具复杂度，曲面建模时采用G2连续过渡，保证表面光影过渡顺滑，没有明显的折痕与棱线，表面做高光抛光处理的模拟，还原树脂笔身的亮面质感；笔夹设置在笔帽侧面，长度为35mm，夹身厚度0.8mm，末端做圆弧收边，避免刮损衣物面料，笔夹与笔帽的固定端采用嵌入式结构，隐藏固定焊点，保证外观整体性。

　　在安装边界层面，这款钢笔的所有零部件均采用同轴装配设计，总装时无需复杂的侧向定位结构，零件数量控制在7件，分别为笔尖、笔舌、笔握、笔身、笔帽、笔夹、装饰环，各零件的配合公差均按照文具行业的通用精度要求设置，笔身内部的储墨仓预留了标准墨囊的安装空间，可适配通用口径的一次性墨囊与旋转上墨器，储墨仓内径为6.2mm，长度为85mm，单次储墨可满足连续书写1200米以上的使用需求。建模过程中对所有活动配合面都做了间隙预留，比如笔帽与笔身的配合面、笔尖与笔舌的贴合面，避免三维装配时出现干涉问题，同时还原了各零件的壁厚细节，笔身主体壁厚设置为1.2mm，既保证结构强度，避免日常握持时出现受力变形，也尽可能控制整体重量，整笔装配后的总重量控制在28g左右，长时间书写不会出现手部坠重感。
