四轮转向玩具车车架结构设计方案

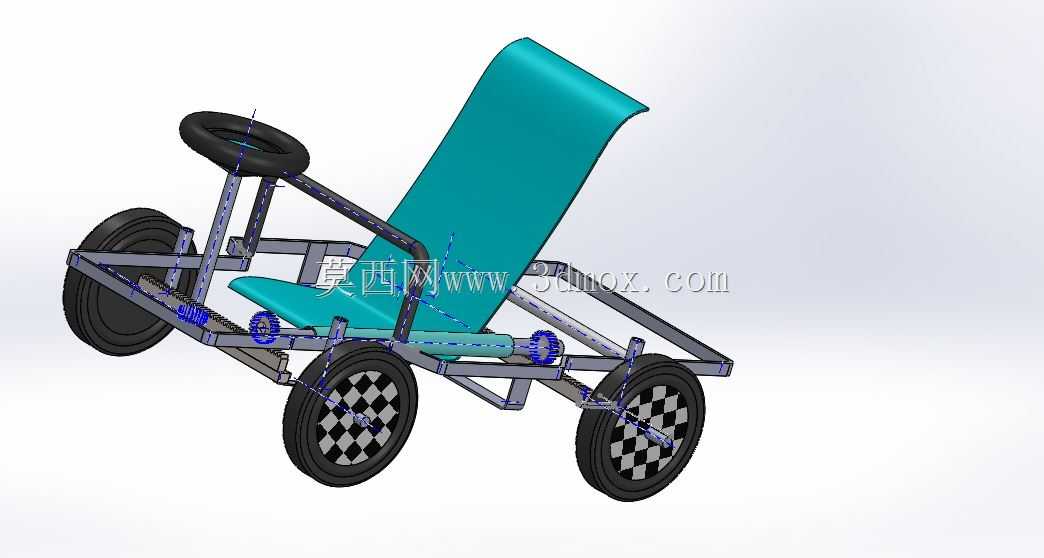

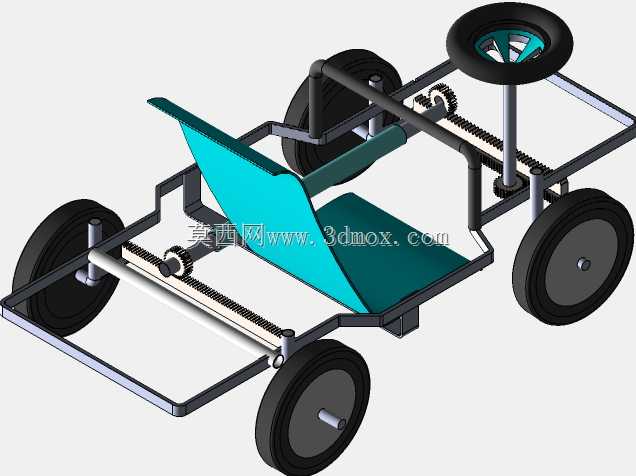

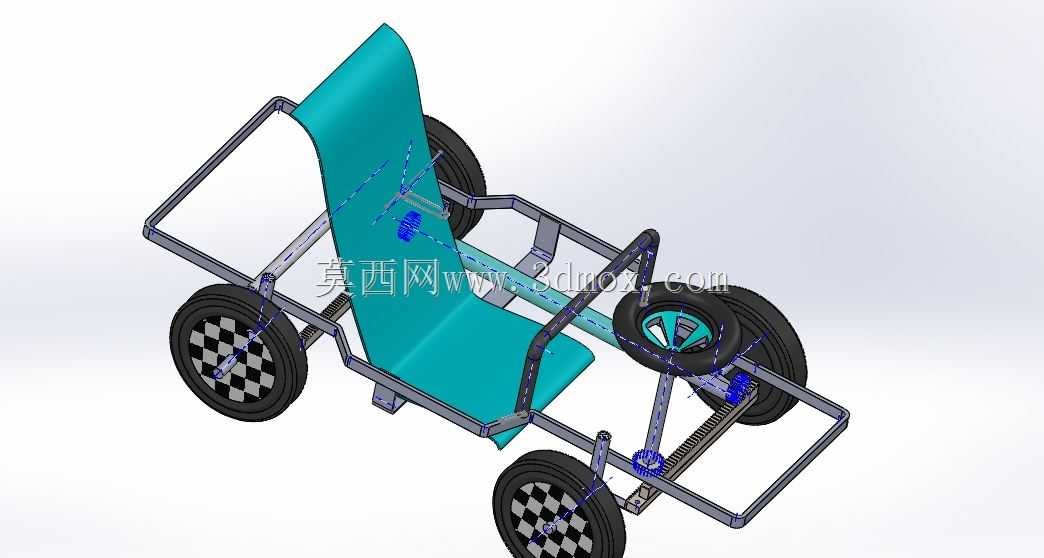

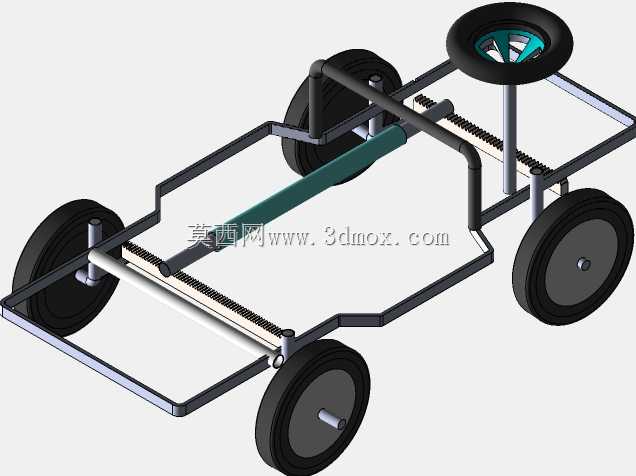

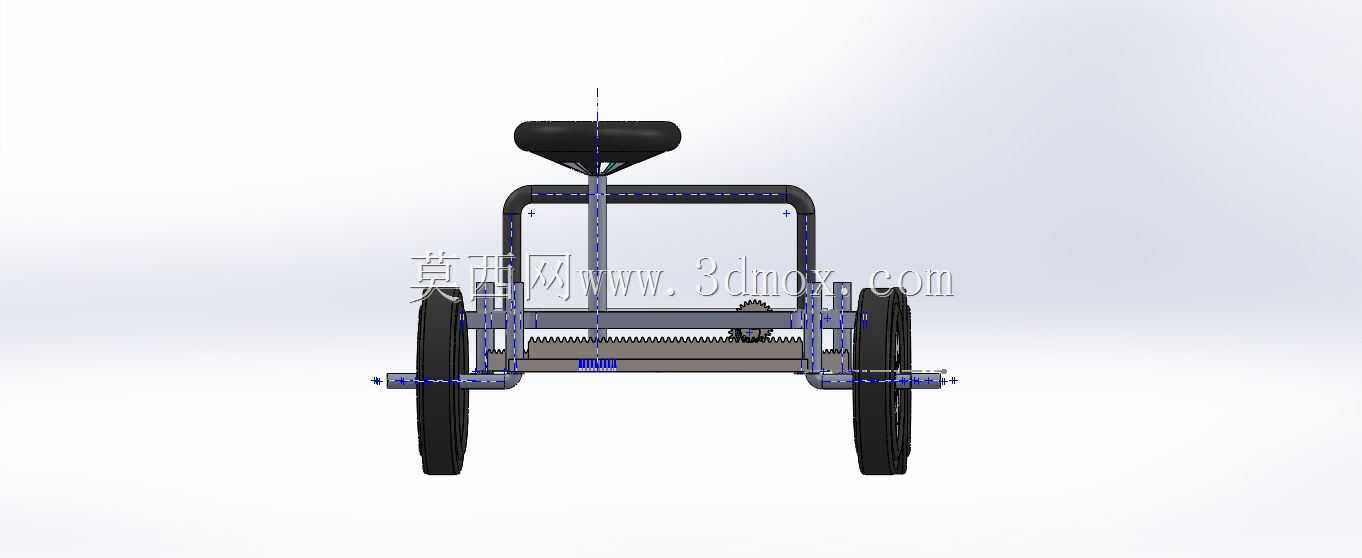

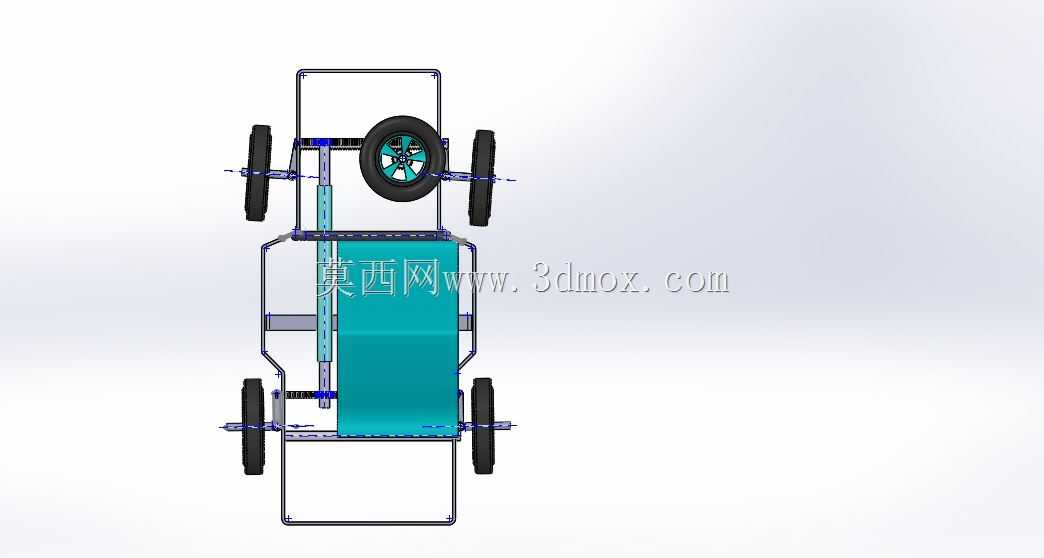

这套四轮转向结构主要面向小型载人玩具车、场地巡检代步小车的开发场景，可直接作为低速四轮载具的底盘转向参考方案，适配无动力滑行、小功率电力驱动的小型轮式载具使用。从结构布局来看，整体采用管式桁架车架设计，主承重梁采用矩形截面管材拼接，通过焊接节点形成闭合受力框架，座椅安装位直接集成在车架中部的横向管梁上，靠背支撑梁与主车架形成105度左右的倾斜夹角，符合人体坐姿的背部支撑角度，无需额外加装座椅支架即可固定一体式座椅构件。转向系统采用前后轮同步联动的设计逻辑，转向盘安装在车架前部的倾斜立柱上，通过转向柱下方的齿轮齿条结构将转动行程转化为横拉杆的水平往复位移，前后桥的转向节通过等长的传动拉杆连接，实现前后轮反向偏转的转向效果，相比传统前轮转向结构，同轴距下转弯半径可缩小近40%，非常适合在狭窄场地内使用的小型载具。设计过程中充分考虑了安装边界的适配性，车架整体宽度控制在750mm以内，轴距设定为1100mm，轮距为680mm，可直接适配直径200mm的充气橡胶轮或者实心塑料玩具轮，车轮安装位预留了标准的轮轴固定孔位，转向节的转动角度限位块直接集成在桥体支架上，可将最大转向角限制在35度以内，避免转向过度导致的侧翻风险。车架中部预留了200mm*300mm的动力单元安装空间，可根据使用需求加装蓄电池、驱动电机或者脚踏传动机构，底部的横向加强梁上预留了通用安装孔位，可固定电池盒、控制模块等附属构件。转向拉杆的连接点全部采用球头铰接结构，可抵消车架加工过程中的形位公差，避免转向过程中出现卡滞问题，前后桥的安装支座通过U型螺栓固定在主车架纵梁上，可根据实际使用需求调整前后桥的相对位置，适配不同轴距的改装需求。座椅下方的车架位置预留了储物空间的安装位，可加装小型储物箱或者控制模块防护罩，车架前部的转向立柱角度可通过调节固定螺栓的位置进行调整，适配不同身高使用者的操作习惯。整套结构没有采用复杂的异形构件，全部采用标准管材与标准紧固件拼接，加工门槛低，普通的管材切割、焊接设备即可完成原型制作，转向机构的传动比设定为6:1，转向盘转动1.5圈即可实现从最左到最右的全行程转向，操作力度轻盈，无需额外加装助力结构即可满足使用需求。车轮的定位参数经过前期仿真验证，主销后倾角度设定为3度，前轮外倾1度，可保证直线行驶过程中的自动回正能力，减少行驶过程中的轮胎偏磨问题。
