PiusiK24柴油输送用涡轮流量计结构

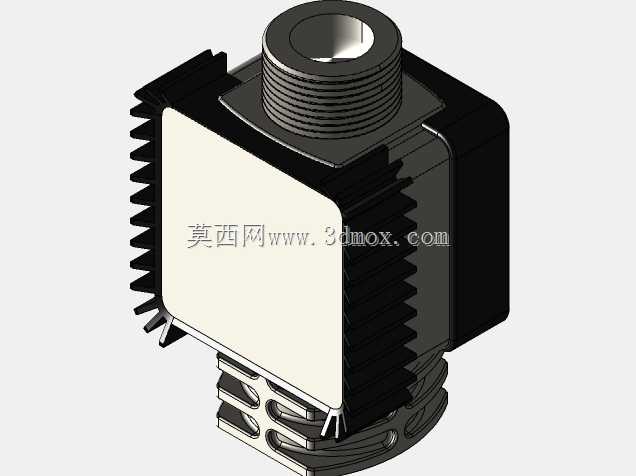

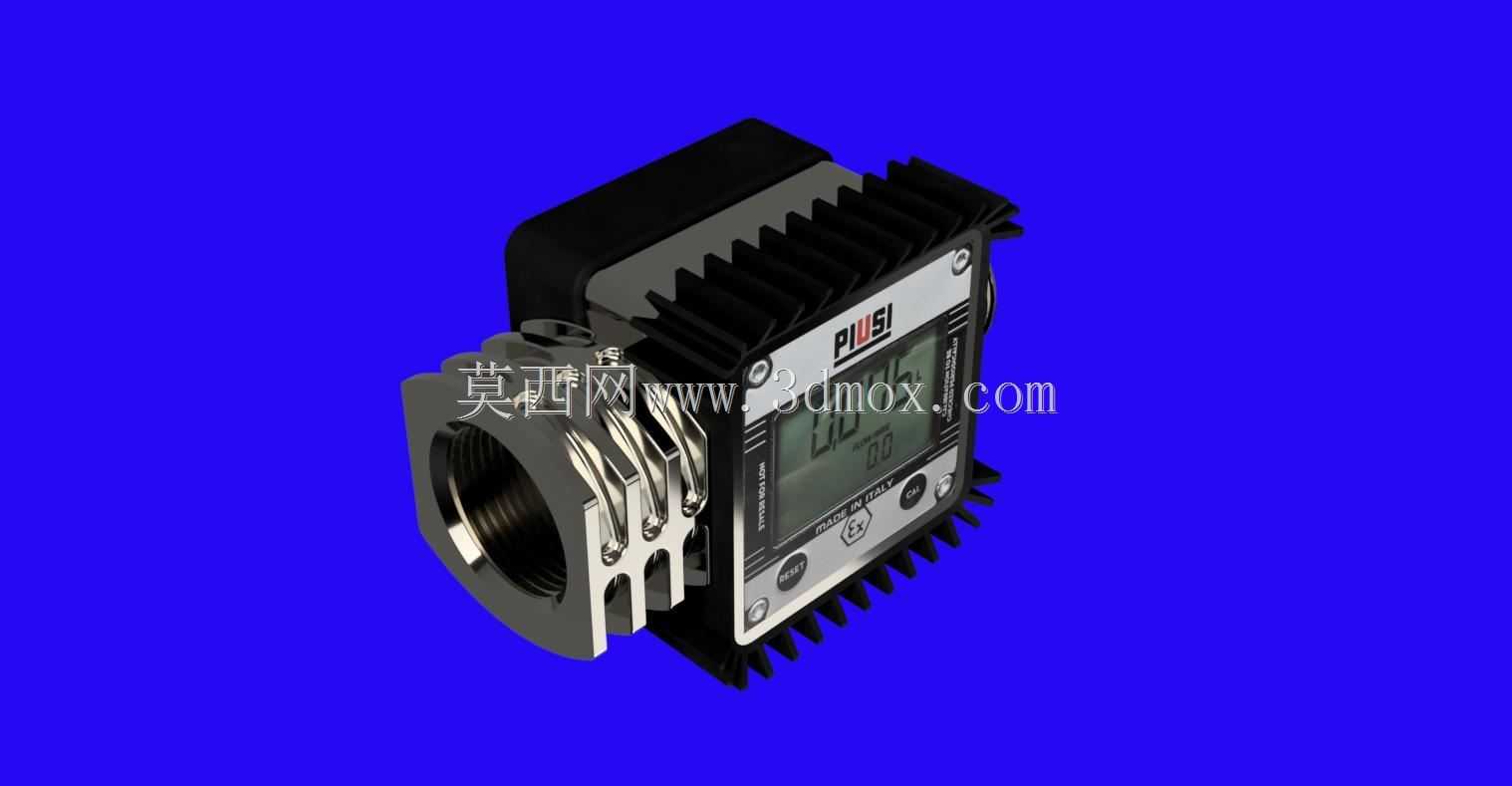

在燃油加注、小型油料输送站点、移动加油设备的管路布设场景中，这类涡轮式流量计量装置是管路系统中不可或缺的计量单元，主要承担管路内流体累计流量的检测与数值显示功能，为油料加注的量值统计、输送过程的流量监控提供直观的数据支撑，避免加注过程出现超量、计量偏差等实际问题。从结构设计的角度来看，该模型仅还原了设备的外部安装适配结构，完全省略了内部叶轮、计数传动、电路检测等核心工作组件，所有外部轮廓的尺寸公差、接口位置、安装固定点位都严格按照实物的安装边界进行还原，能够直接用于设备集成阶段的安装干涉校验、管路布局模拟，不需要设计人员再额外测绘外部尺寸，可大幅缩短集成设计阶段的测绘周期。设备的主体接口采用内螺纹通径结构，能够直接和同规格的输油管路、快接接头进行适配，接口端面的同轴度、螺纹深度都按照实际安装要求做了还原，模拟装配时可以直接验证接头旋合后的空间余量，避免后期实际安装出现管路与周边部件磕碰的问题。设备上部的数显模块区域做了凸起的防护筋设计，周边的散热鳍状结构既能够提升模块的散热效率，也能在设备受到意外磕碰时对显示面板形成防护，数显区域的倾斜角度也按照实际操作视角做了还原，安装后操作人员站在常规操作位置就可以直接读取显示数值，不需要额外调整观察角度。设备侧面的金属固定夹片结构，是用于屏蔽安装场景下的快速固定，夹片的弹性形变范围、卡接位置的尺寸都做了精准还原，模拟安装时可以直接验证卡接固定后的锁紧可靠性，以及夹片与周边安装支架的适配间隙。在做整体设备的布局设计时，这类外部结构模型的实用性远高于带内部细节的完整模型，一方面文件体量更小，在大型装配体中调用时不会占用过多的系统资源，另一方面所有和安装相关的外部尺寸、边界轮廓都完全准确，完全能够满足布局设计、干涉检查、安装模拟的全部需求，不会因为省略内部结构影响设计校验的准确性。针对燃油输送场景的使用需求，设备的外部轮廓做了圆弧过渡处理，没有尖锐的凸起棱角，避免在移动加注、设备转运过程中剐蹭操作人员或者周边管路，外壳的防护结构也做了对应的结构还原，能够直观体现设备安装后的防护范围，方便设计人员在布设周边管路时预留足够的操作与维护空间。
