带法兰端的阶梯式轴类连接零件结构设计

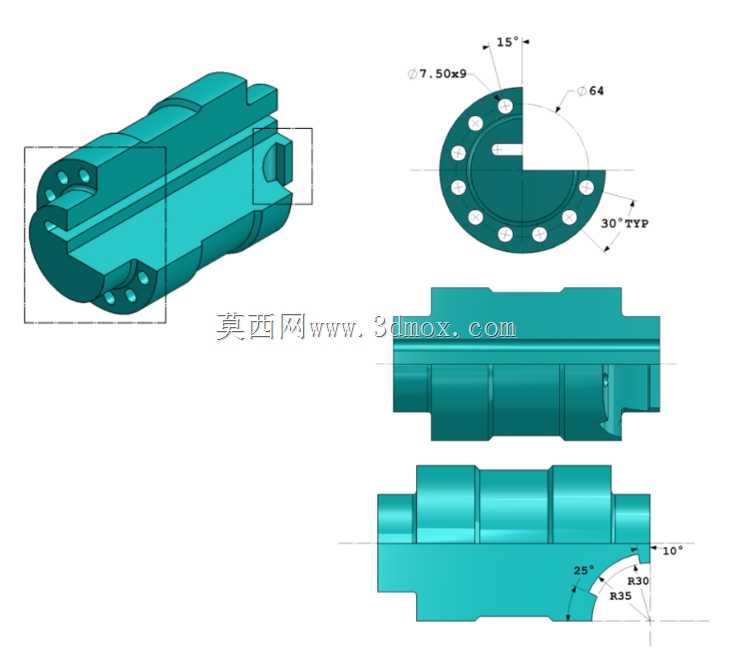

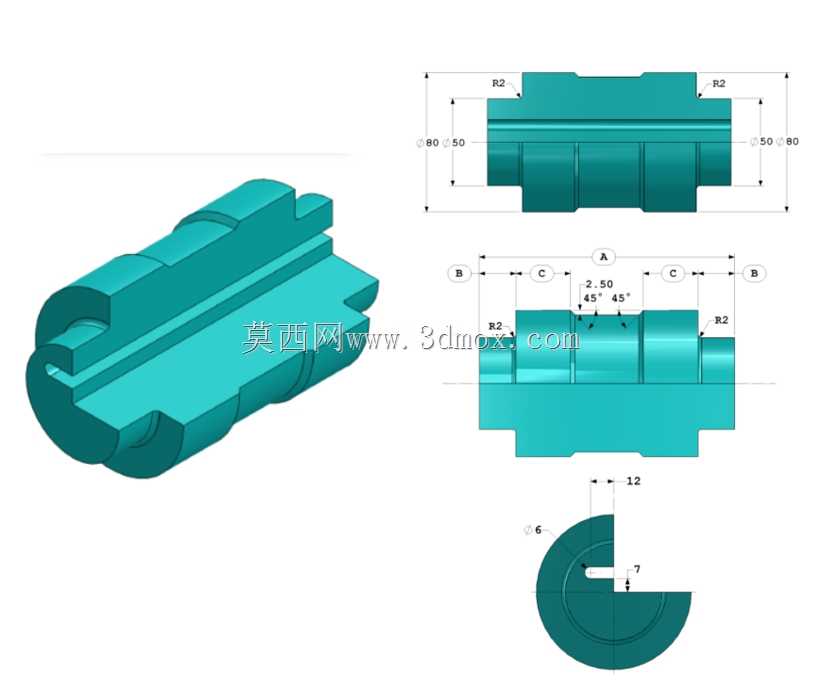

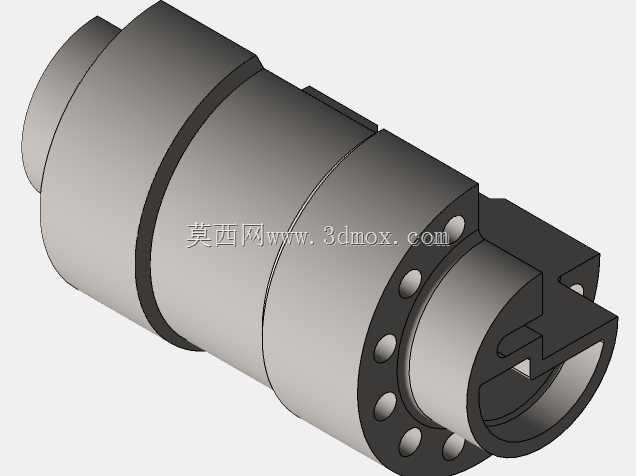

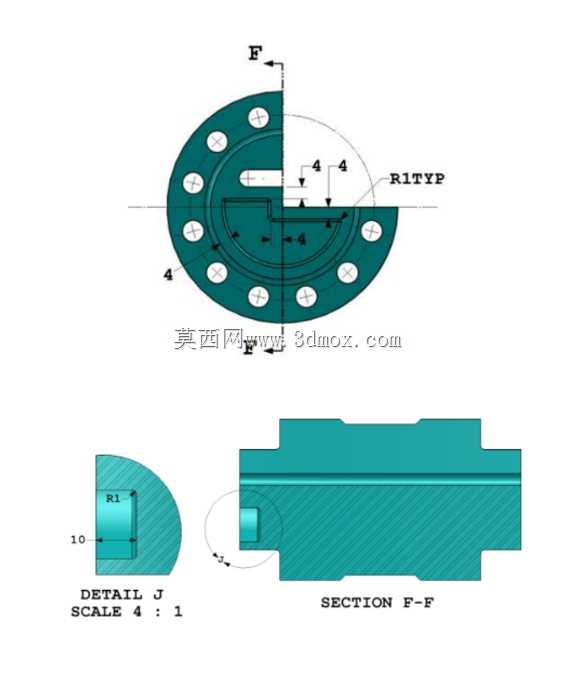

这类带法兰端的阶梯轴零件，常应用在中小功率传动链路的扭矩传递场景中，比如轻工输送设备的动力输出端、小型机床的进给传动单元、自动化生产线的工位转轴衔接位置，承担着连接动力源与执行端、传递额定扭矩同时保证轴系同轴度的核心作用。从结构设计逻辑来看，零件一端采用带均布安装孔的法兰结构，法兰端面的15°倒角设计，既能够在装配时起到导向作用，避免安装孔对位时出现卡滞，也能去除加工后的锐边，防止装配过程中划伤操作人员或配合零件表面；法兰端面上均布的9个Φ7.5安装孔，按照30°周向均布的排布逻辑，能够保证螺栓锁紧时受力均匀，避免单侧受力过大导致法兰面翘曲，影响传动精度。零件主体采用阶梯轴结构设计，不同轴径的台阶面承担着不同的功能：大直径轴段主要用于承受径向载荷，配合轴承实现轴系的径向支撑，中间的退刀槽结构是为了满足车削加工时的退刀需求，同时也为轴承、密封件的轴向定位提供精准的贴合面，避免装配时零件出现轴向窜动。轴端的R30、R35圆弧过渡设计，能够有效降低轴径变化位置的应力集中系数，在设备启停、负载突变的工况下，减少应力集中导致的轴件断裂风险，25°的斜角过渡则是为了适配配套密封件的安装角度，保证旋转过程中的密封性能，防止润滑脂泄漏或是外界粉尘进入轴承腔。从安装边界来看，法兰端Φ64的外圆尺寸决定了该零件的适配安装座孔径范围，轴段的各阶长度需要与配套的轴承宽度、传动轮安装位尺寸严格匹配，装配时需要保证法兰端面与安装基准面的贴合度在0.02mm以内，才能保证轴系的径向跳动满足传动要求。这类零件在建模过程中，需要重点关注周向均布特征的角度公差、各台阶轴的同轴度要求、过渡圆弧的尺寸准确性，因为这些参数直接决定了零件加工后的装配适配性与实际运行寿命，尤其是法兰端的安装孔位置度，一旦偏差超过0.1mm，就会出现安装螺栓无法穿入的问题，直接导致零件报废。
