3mm直插黄色发光二极管结构设计

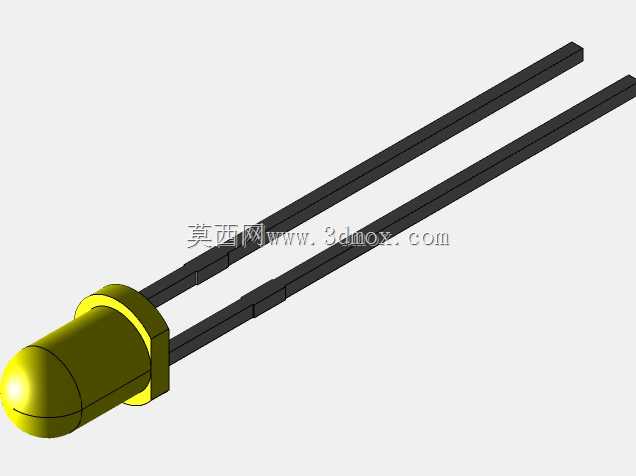

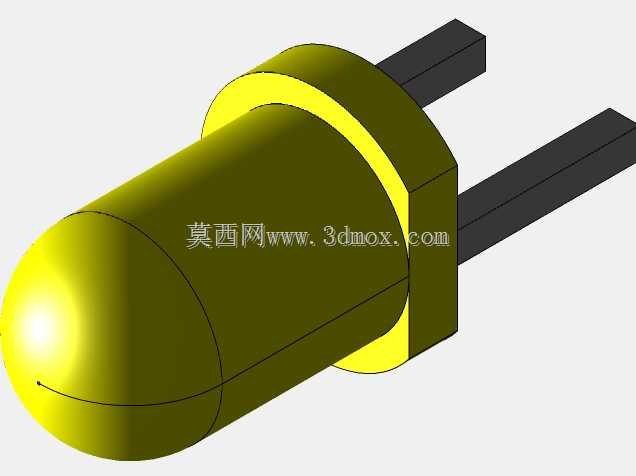

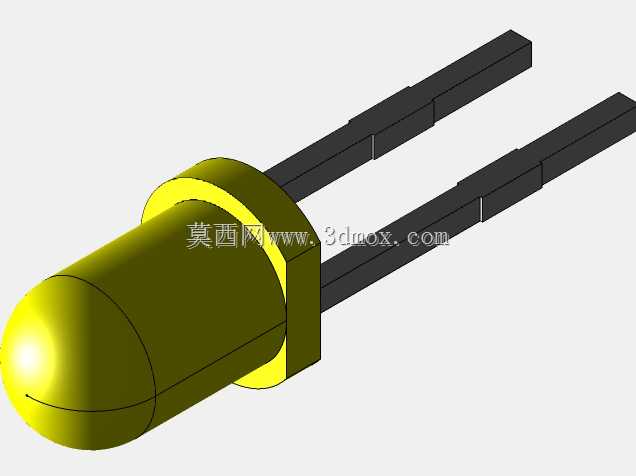

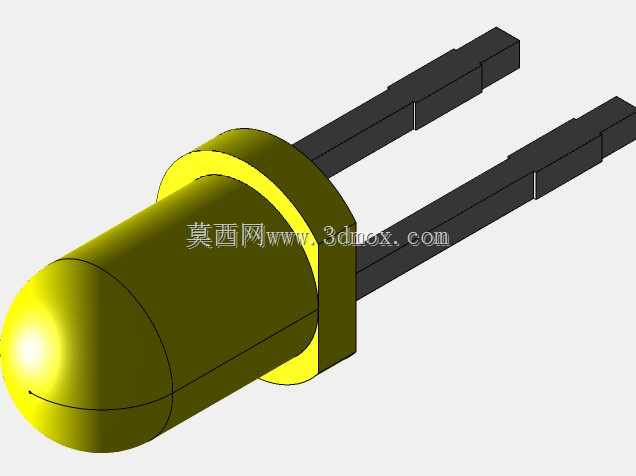

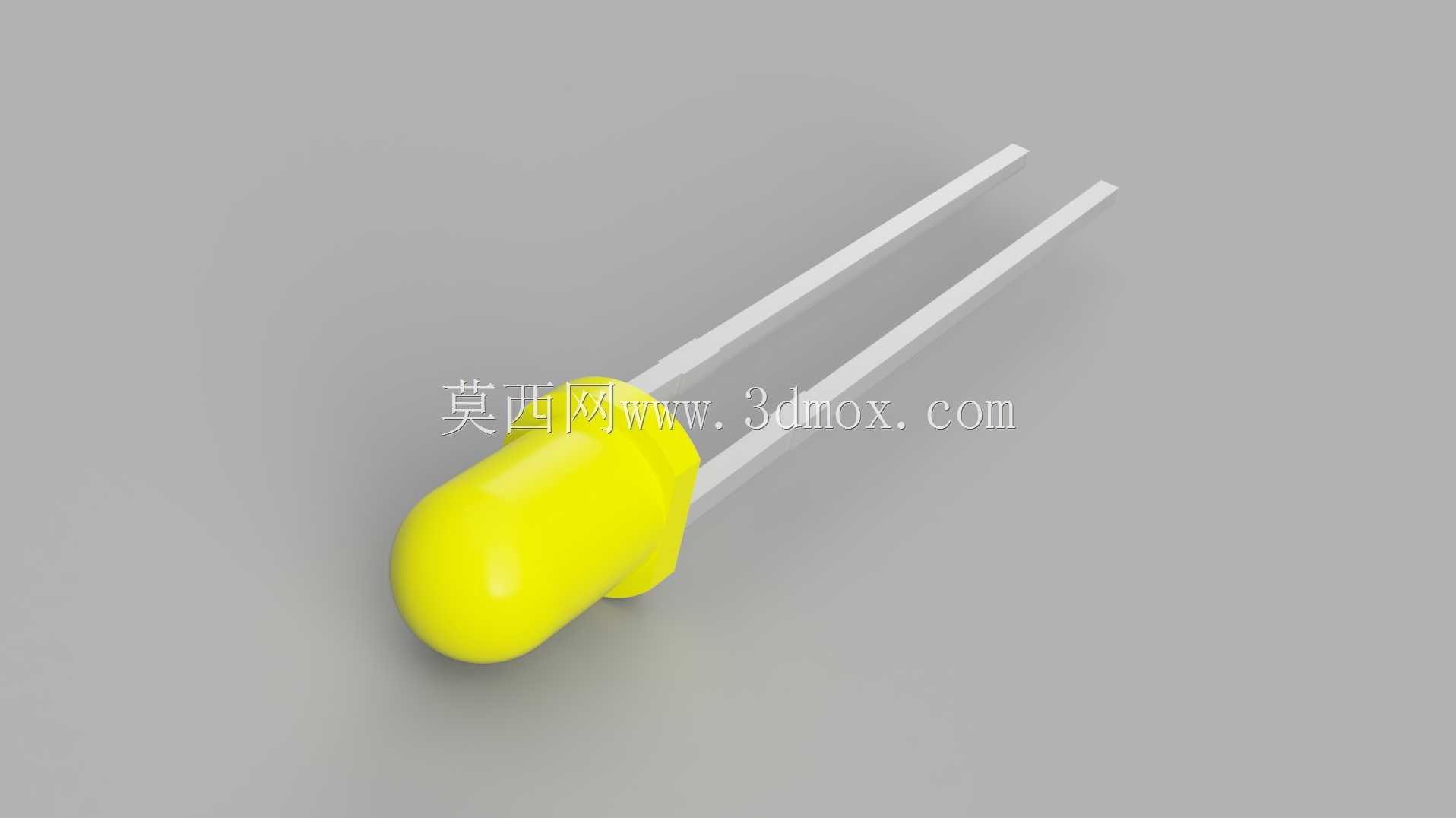

这款3mm规格黄色直插LED，是电子电路设计、设备面板装配场景中极为常用的光信号输出元件，日常选型中常被用于电源状态指示、故障告警提示、功能档位标识等位置，小到消费类电子的充电指示灯，大到工业控制柜的面板信号位，都能见到该规格元件的应用。从结构设计层面来看，灯珠头部采用标准3mm直径的环氧封装造型，圆头聚光结构可以保证光线出射角度控制在常用的20度左右，既满足近距离状态识别的清晰度要求，也不会因光线过度散射造成相邻指示灯的串扰。引脚部分做了平直出线设计，预留了3mm、6mm、7.5mm、21mm等不同长度的选型适配空间，设计时充分考虑了不同PCB板安装高度、面板穿孔厚度的适配需求，不管是直接波峰焊在PCB板面，还是穿过设备面板做立式安装，都能通过裁剪引脚长度匹配安装边界，不需要额外做引脚转接处理。建模过程中严格还原了直插LED的实际装配公差，灯头与引脚的同轴度控制在0.1mm以内，环氧封装的拔模斜度按照实际注塑生产的1.5度做了还原，避免结构设计导入装配时出现干涉问题。引脚的直径设定为0.5mm标准线径，匹配通用PCB板的0.8mm穿孔焊盘设计，做板级装配校验时可以直接匹配标准封装库的焊盘位置，不需要额外调整孔位参数。在设备结构设计阶段，这类直插元件的三维模型主要用于面板开孔位置的干涉校验、灯头伸出面板高度的模拟、波峰焊治具的避让空间确认，尤其是多灯并排布置的面板场景，提前通过三维模型排布灯位，可以避免后期装配时出现灯头间距过小、光线串色、引脚与周边结构件碰接的问题。黄色光的波长在585-595nm区间，人眼识别敏感度高，在车间强光环境下也能清晰辨识信号状态，相比其他颜色的同规格LED，黄色灯珠更多被用于预警类信号提示，比如设备待机状态、参数异常预警、液位提醒等场景，选型时不需要额外加遮光套就能实现较好的信号辨识度。建模时还还原了灯头根部的限位凸台结构，该凸台直径略大于灯身，装配时可以卡在面板开孔位置，控制灯头伸出面板的高度，保证整排指示灯的出光面齐平，不会出现高低错落的装配误差。
