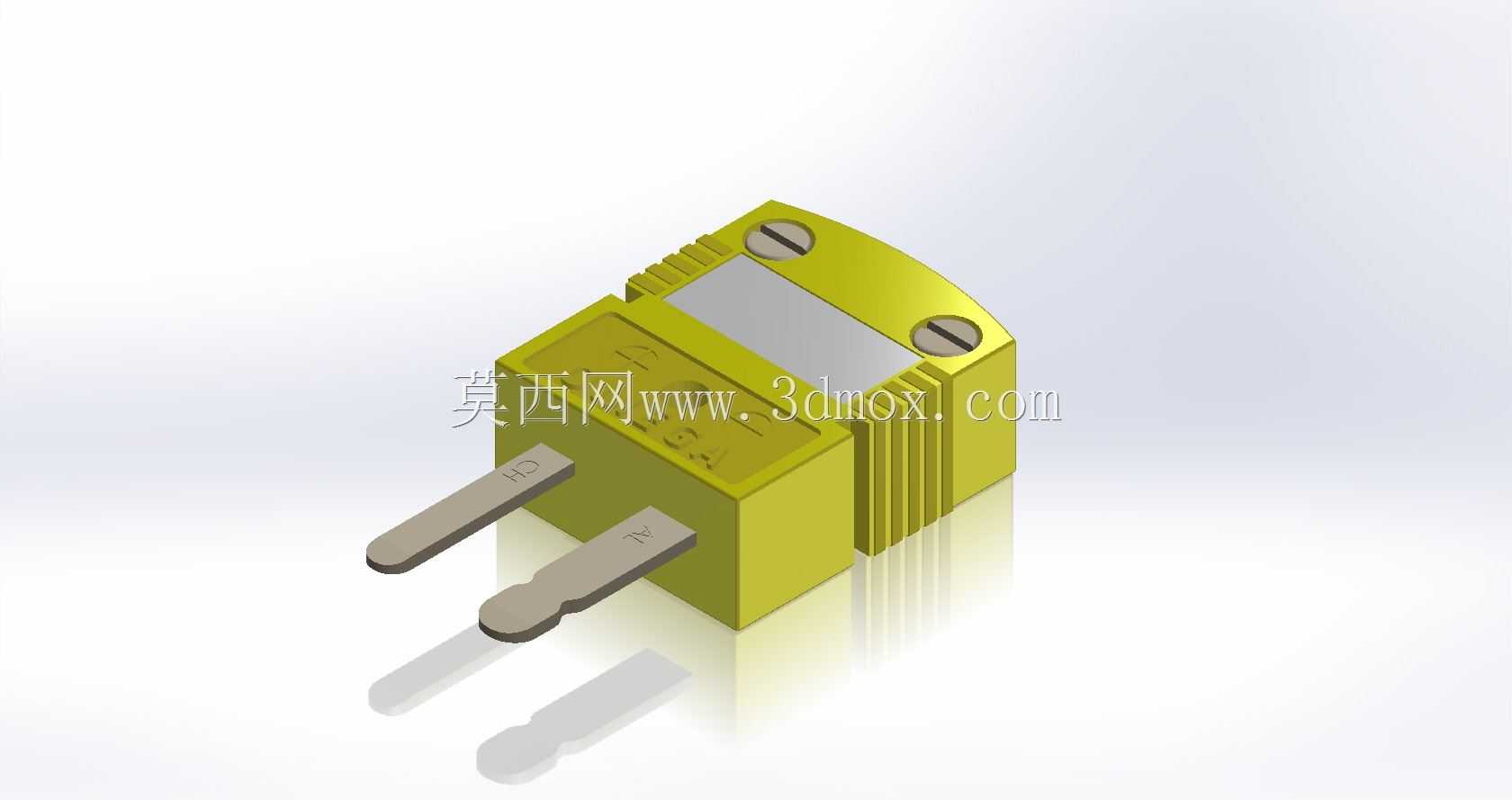

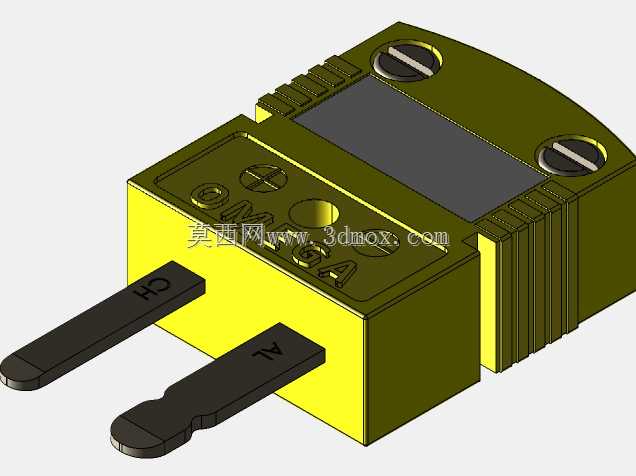

K型公头热电偶连接器结构设计

这款K型公头热电偶连接器，是温度检测回路里的核心接插部件，主要用在工业测温场景里，实现热电偶测温端与补偿导线、测温仪表之间的快速插拔连接，避免传统接线方式的繁琐拆接，在实验室温控装置、工业炉窑测温点位、生产线热工巡检、设备温度校准作业里都有大量应用，能大幅提升测温回路的装调效率，减少接线错误带来的测温偏差。

设计过程中优先考虑接插的匹配精度，插脚的尺寸公差严格匹配对应母座的插接腔，两个插脚分别对应K型热电偶的正负极，插脚表面做了标识区分，避免接反导致的测温极性错误。壳体采用耐温工程塑料材质，能在常规工业测温的环境温度下保持结构强度，不会因为临近热源出现壳体变形、插脚移位的问题。壳体上部设置两个锁紧螺丝，在导线接入后可以拧紧固定线芯，同时压紧壳体上下盖，避免拉扯导线时线芯松脱，提升连接的可靠性。

壳体侧面做了防滑齿纹结构，方便操作人员插拔时施力，即便手上沾有少量油污也能顺利完成插拔动作，不会出现打滑脱手的情况。插脚的伸出长度、插脚间距都严格匹配行业通用的SMPW系列安装边界，能直接适配同系列的母座、面板安装座，不需要额外调整安装位置，替换原有同规格接插件时可以直接装用，不需要修改配套结构。

建模时还原了壳体表面的极性标识凸点，这些凸点在无光线的作业环境下也能通过触摸区分极性，适合设备内部暗装场景的接线作业。壳体内部的走线腔预留了足够的空间，能容纳不同线径的K型补偿导线，线芯接入后不会出现过度弯折导致的线芯断裂问题。整体外形的边角都做了圆角处理，没有尖锐的棱角，避免操作人员接线时被划伤，同时也能减少壳体受外力碰撞时出现的应力开裂问题。

在安装适配性上，这款连接器的外部轮廓尺寸适配常用的热电偶接线面板开孔规格，不需要额外扩孔或者修改面板结构，现场改造替换时可以直接适配原有安装位，降低现场改造成本。接插时的插拔力控制在合理区间，既不会因为太松导致接触不良出现测温跳变，也不会因为太紧导致插拔困难，适合需要频繁拆装的测温校准场景使用。
