哈雷戴维森V杆摩托车轮胎支垫

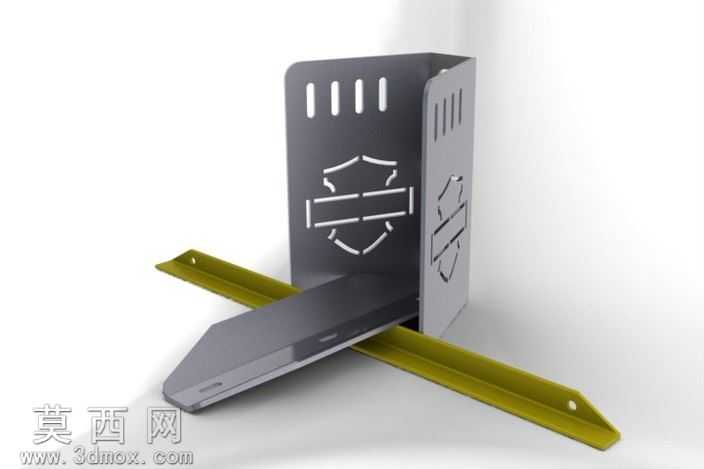

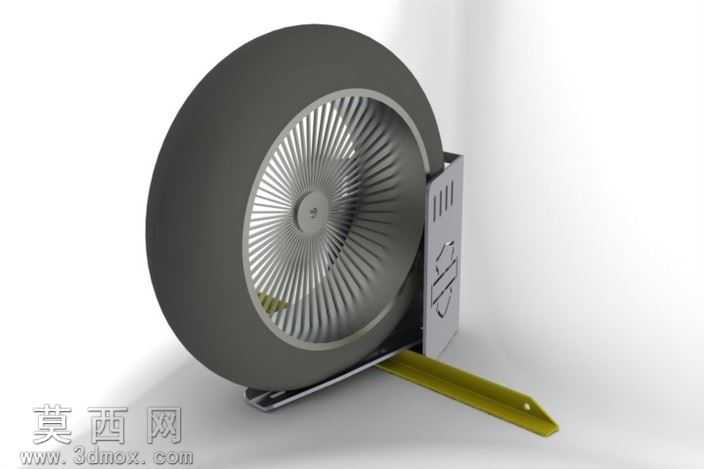

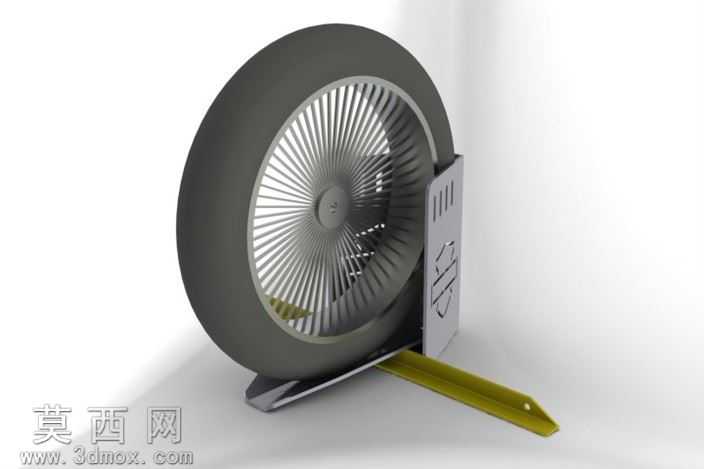

本作品为摩托车轮胎支垫的三维设计成果，采用SolidWorks完成全参数化建模，整体结构围绕摩托车驻车时的轮胎支撑需求展开设计，适配V杆4 3/4规格的哈雷戴维森车型使用。建模过程中首先完成支撑底座的结构绘制，底座采用长条式金属型材结构，两端预留安装固定孔位，型材截面采用L型折弯设计，在保证结构强度的同时尽可能降低整体重量，折弯处做圆角过渡处理，避免应力集中问题。主体立板部分采用钣金建模方式完成，板材厚度选取适配常规金属加工工艺，立板表面做镂空造型设计，正面雕刻哈雷戴维森经典盾牌标识，侧面同步做对称标识镂空，既提升了产品的辨识度与美观度，也通过镂空结构进一步减轻了整体重量，立板顶部开设多组长条型散热孔，兼顾驻车使用时的通风需求。立板与底座之间采用插接式装配结构，预留精准的装配卡槽，无需额外焊接即可完成快速组装，装配间隙控制在常规五金加工公差范围内，保证拼接后的结构稳定性。材质渲染阶段，底座部分赋予橄榄黄金属烤漆材质，还原改装配件的经典配色质感，立板部分赋予哑光黑磨砂金属材质，表面做细微的颗粒质感处理，模拟真实钣金喷涂后的触感效果，场景搭建采用纯白影棚环境，添加柔和的环境光与定向补光，清晰呈现产品的结构细节与材质质感，阴影部分做柔化处理，突出产品的轮廓层次。设计思路上充分考虑摩托车驻车时的受力情况，底座长度经过受力测算，保证轮胎停靠时整体重心落在支撑面范围内，不会出现侧翻问题，立板高度适配摩托车轮胎的半径尺寸，停靠时轮胎侧面可与立板充分贴合，起到稳定的限位支撑作用，整体结构无多余冗余设计，所有造型特征均兼顾实用性与装饰性，既可以作为摩托车维修保养时的轮胎固定支撑工具，也可作为定制改装配件适配对应车型的驻车使用，所有建模特征均保留完整参数，可根据不同车型的轮胎尺寸快速调整参数完成适配修改，结构设计符合常规钣金加工与型材切割的工艺要求，可直接导出工程图用于生产加工。
