两款不同螺距圆柱螺旋压缩弹簧三维设计

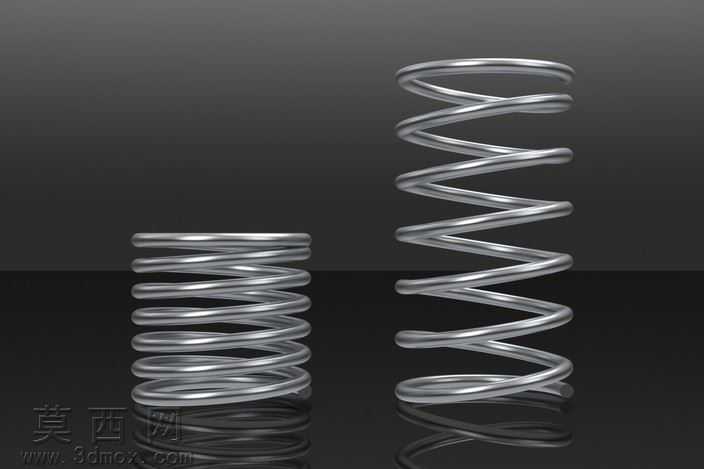

本次三维设计围绕两款不同参数的圆柱螺旋压缩弹簧展开，依托三维建模软件完成全流程的参数化构建与可视化呈现。建模阶段首先梳理弹簧的核心结构逻辑：两款弹簧均采用等节距圆柱螺旋构型，左侧弹簧为短行程高刚度设计，整体高度更低，有效圈数排布更密集，螺距尺寸更小，适配小空间大载荷的缓冲复位场景；右侧弹簧为长行程低刚度设计，整体高度更高，有效圈数排布更稀疏，螺距尺寸更大，适配大空间小载荷的往复运动场景。建模过程中以螺旋扫描为核心命令，首先绘制弹簧的中心螺旋引导线，精准控制螺旋线的总高度、圈数、螺距、中径参数，保证两款弹簧的线径保持一致，仅通过调整螺距与总高实现性能差异，随后绘制圆形截面轮廓沿引导线扫描生成弹簧实体，对弹簧两端的支撑圈进行并圈磨平处理，还原真实压缩弹簧的端部结构，保证弹簧安装时的端面贴合度与受力稳定性。材质与渲染阶段，为弹簧赋予高反光金属材质，模拟弹簧钢经抛光处理后的金属质感，调整材质的粗糙度、反射率参数，让金属表面呈现细腻的光影过渡，在弹簧底部添加反光平面，模拟光滑展示台的倒影效果，强化金属零件的质感表现；场景布光采用多光源组合，主光源从侧上方打亮弹簧主体轮廓，辅光源补全暗部细节，避免弹簧螺旋缝隙处出现死黑，突出螺旋结构的曲线美感与层叠结构。设计过程中充分考虑弹簧的实际应用特性，两款弹簧的线径、中径参数保持统一，仅通过调整有效圈数与螺距实现刚度差异化，可适配同安装直径、不同行程与载荷需求的机械结构，建模过程中严格遵循机械设计中圆柱螺旋压缩弹簧的设计规范，保证螺旋升角、有效圈数、支撑圈数的参数合理性，模型可直接用于后续的运动仿真、装配干涉检查、工程图导出等环节，能够直观展示不同螺距弹簧的结构差异，为机械结构中的弹性元件选型、装配验证提供精准的三维参考。
