折弯式金属板安装固定支架三维结构

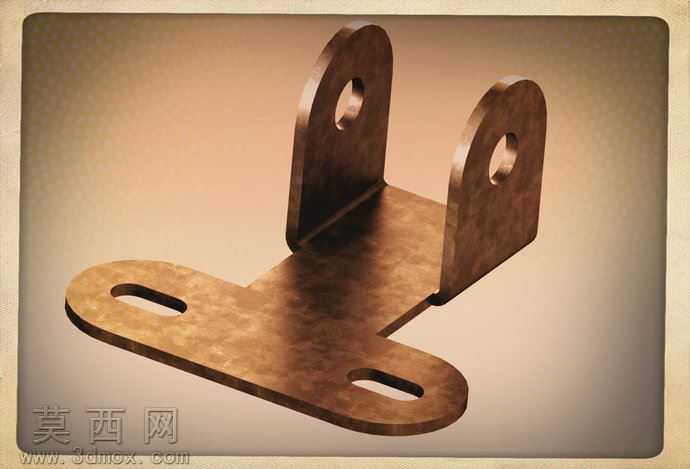

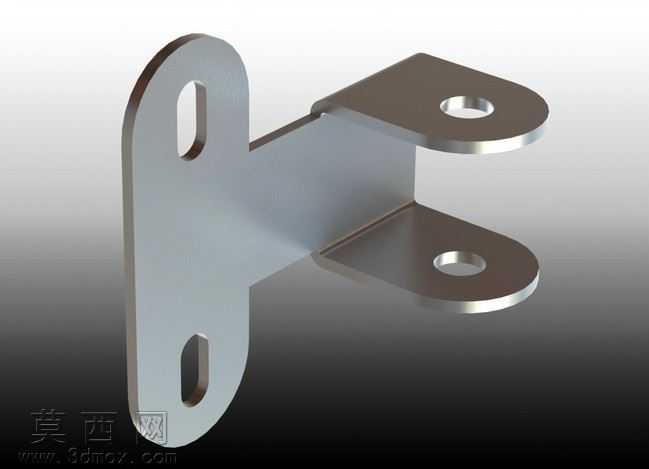

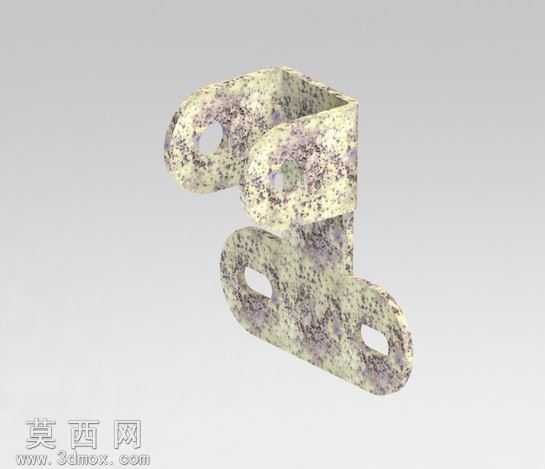

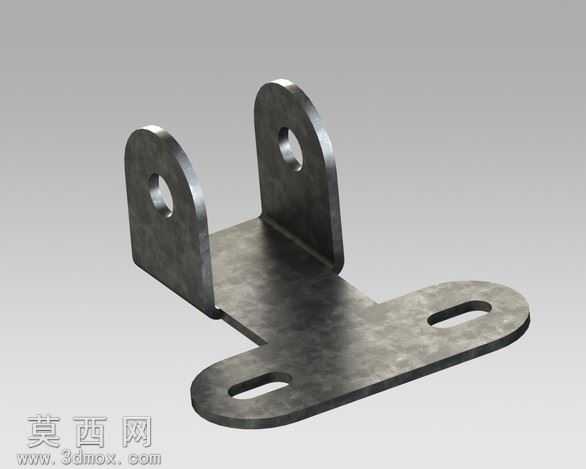

该金属板支架采用三维参数化建模方式完成全流程设计，建模阶段优先使用钣金特征模块构建基础轮廓，先绘制竖直安装板的二维草绘截面，精准定位两个长圆形安装孔的中心距与孔位尺寸，预留出安装调节余量，满足不同装配场景下的位置微调需求。完成基础板件建模后，通过折弯特征生成垂直于竖直板的水平连接段，再通过两次同向折弯形成U型夹持结构，在U型结构的两个平行耳板上分别开设圆形通孔，用于配套连接件的穿装固定，建模全程严格控制折弯半径与板材厚度的匹配关系，还原真实钣金加工的工艺参数，避免出现工艺不可实现的尖锐折弯结构。材质渲染阶段选用热轧碳素钢材质，表面做哑光氧化处理效果，还原金属板材的细微磨砂质感与自然金属色泽，通过环境光遮蔽效果凸显折弯处的棱角过渡与结构层次，渲染视角选取斜向等轴测角度，完整展示支架的整体形态与各部位孔位分布。结构设计上采用一体化折弯成型思路，无额外焊接拼接结构，整体强度更高，生产工序更简洁，竖直安装板的长圆孔设计可适配安装基面的孔位误差，降低装配难度，U型夹持端的双孔设计可提升连接稳定性，避免单侧固定产生的偏转松动问题，整体结构紧凑，受力路径清晰，可用于机电设备、工业机架、管线排布等场景的零部件固定与连接支撑，建模过程中同步校验了各部位的装配间隙，确保配套螺栓、螺母等标准件可顺利完成装配，无结构干涉问题。
