液压电梯限位停止装置结构设计

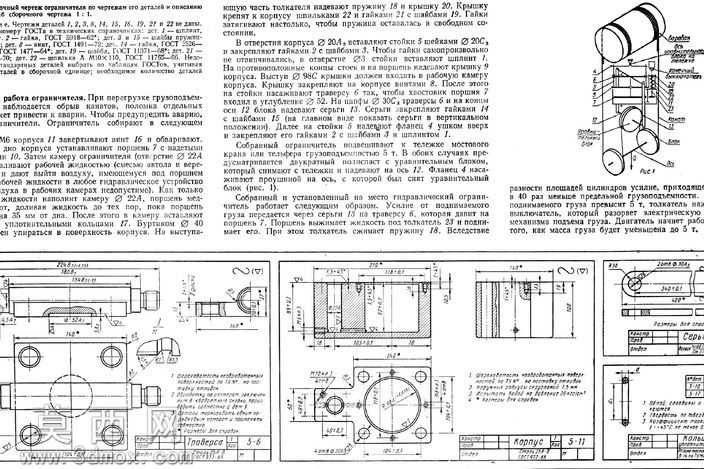

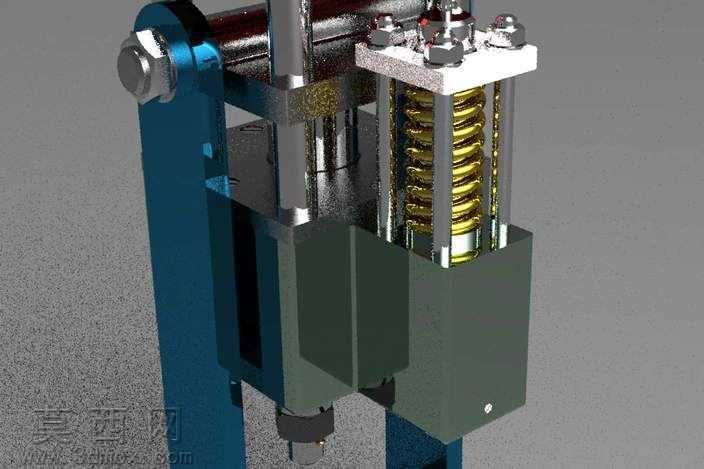

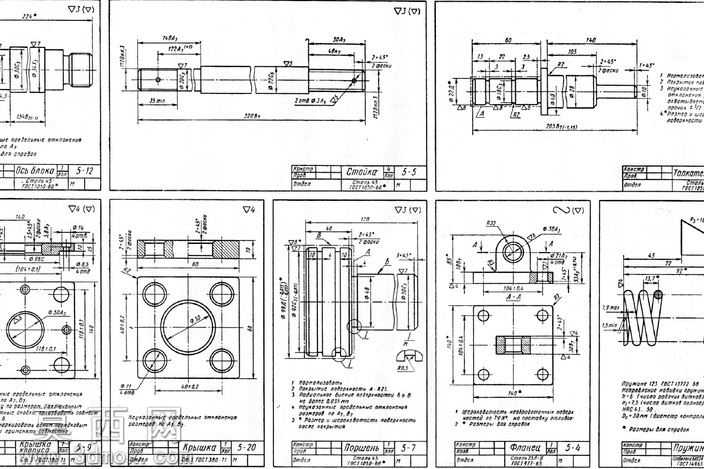

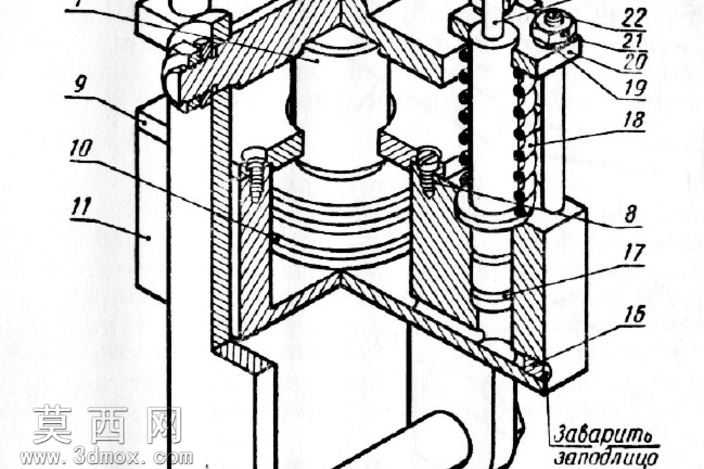

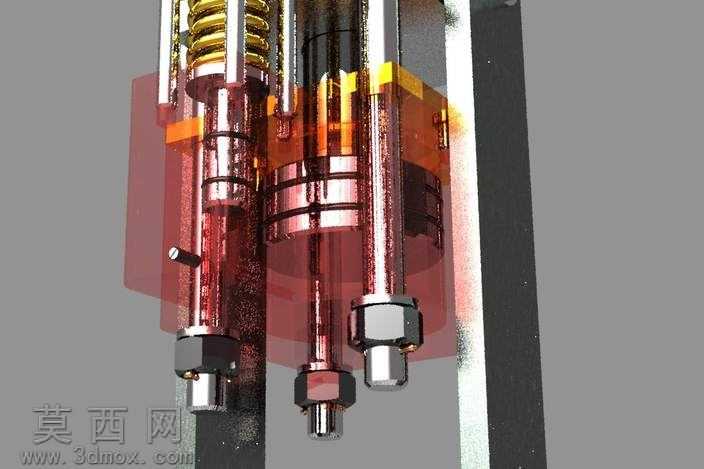

本作品为液压电梯配套的停止限位装置三维设计，建模阶段采用参数化特征建模方式，先完成核心柱塞、缸筒、缓冲弹簧、锁紧螺母等基础零件的独立建模，对每个零件的配合尺寸做公差适配预留，保证后续装配环节的干涉量控制在合理范围内。建模过程中对液压流道的密封槽、弹簧定位台阶、螺母锁紧止口等细节结构做了精细化还原，没有省略关键的工艺倒角与退刀槽结构，确保模型可直接对接后续的工程图导出与生产加工参考。渲染环节采用金属材质分层处理，缸体外层的透明防护结构赋予半透明亚克力材质属性，调整折射与粗糙度参数还原防护壳的通透质感，内部柱塞杆采用镀铬金属材质，调高反射参数模拟金属杆的光亮表面，缓冲弹簧采用黄铜材质参数，调整金属度与色泽还原铜质弹簧的视觉效果，锁紧螺母采用发黑钢材质，调低反光度呈现紧固件的哑光金属质感。结构设计上采用液压缓冲加机械限位双重停止逻辑，当电梯运行到上限位置时，柱塞接触液压阻尼腔先完成柔性减速，待缓冲行程走完后机械止推结构接触完成硬限位，同时配套弹簧复位结构，保证装置触发后可自动复位，避免长期使用后出现卡滞失效问题。设计过程中充分考虑液压元件的密封需求，在柱塞与缸筒配合位置预留了密封件安装槽位，可适配标准O型圈与斯特封组合密封结构，降低液压泄漏风险，整体结构布局紧凑，可直接集成到液压电梯的顶升油缸端部，不需要额外改动原有电梯的主体安装结构，适配性较强。
