斜撑式带孔安装座铰接支撑零件

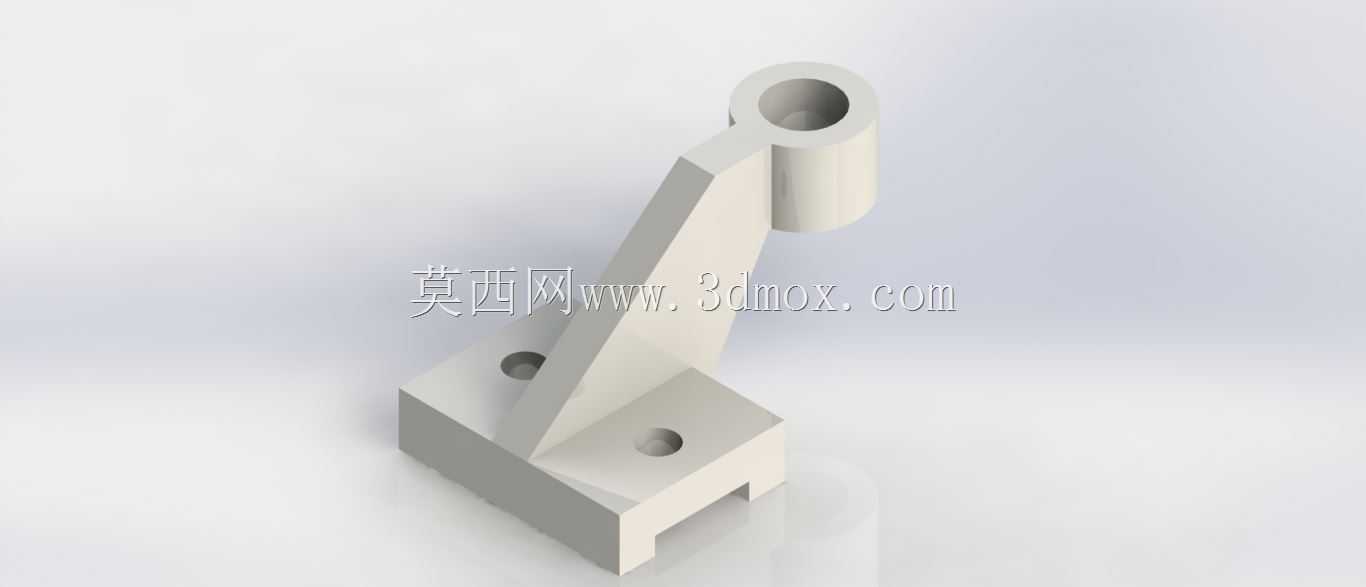

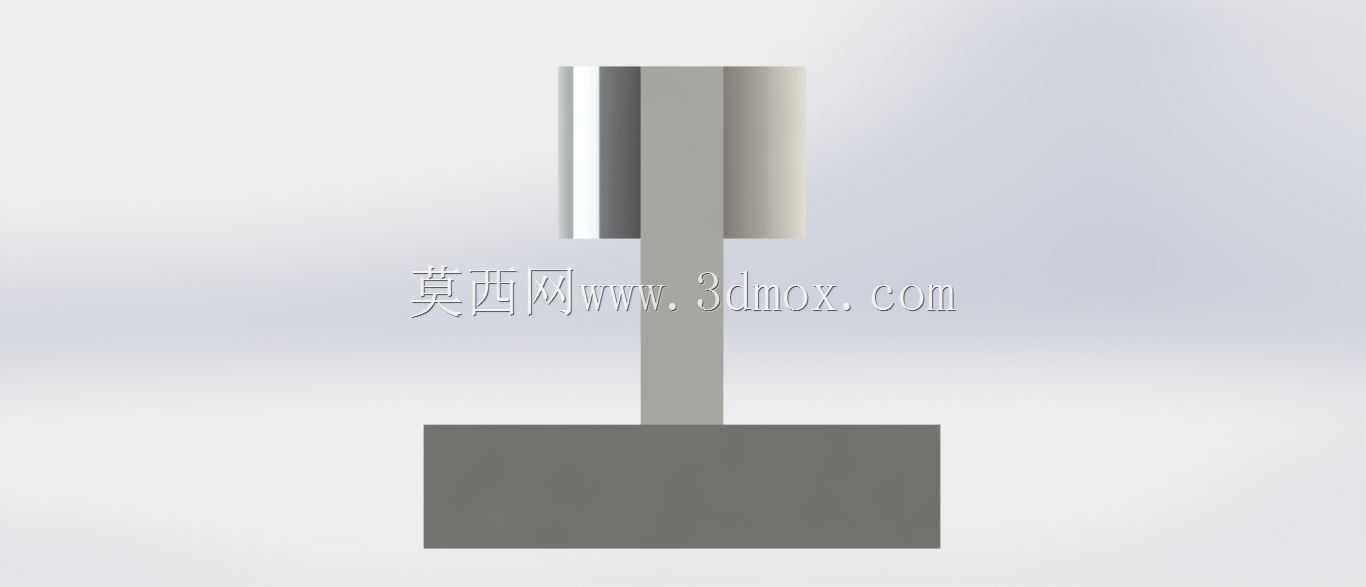

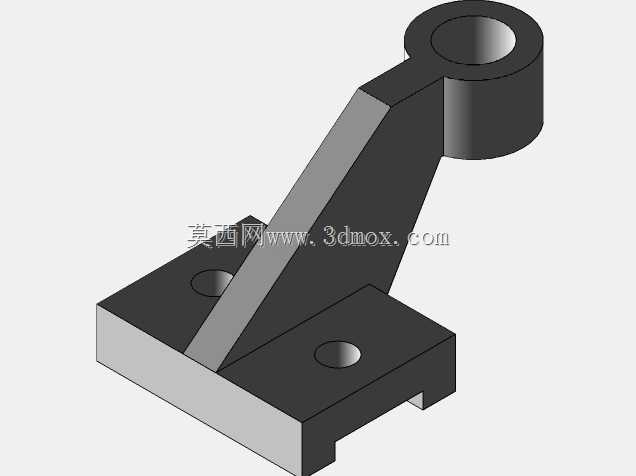

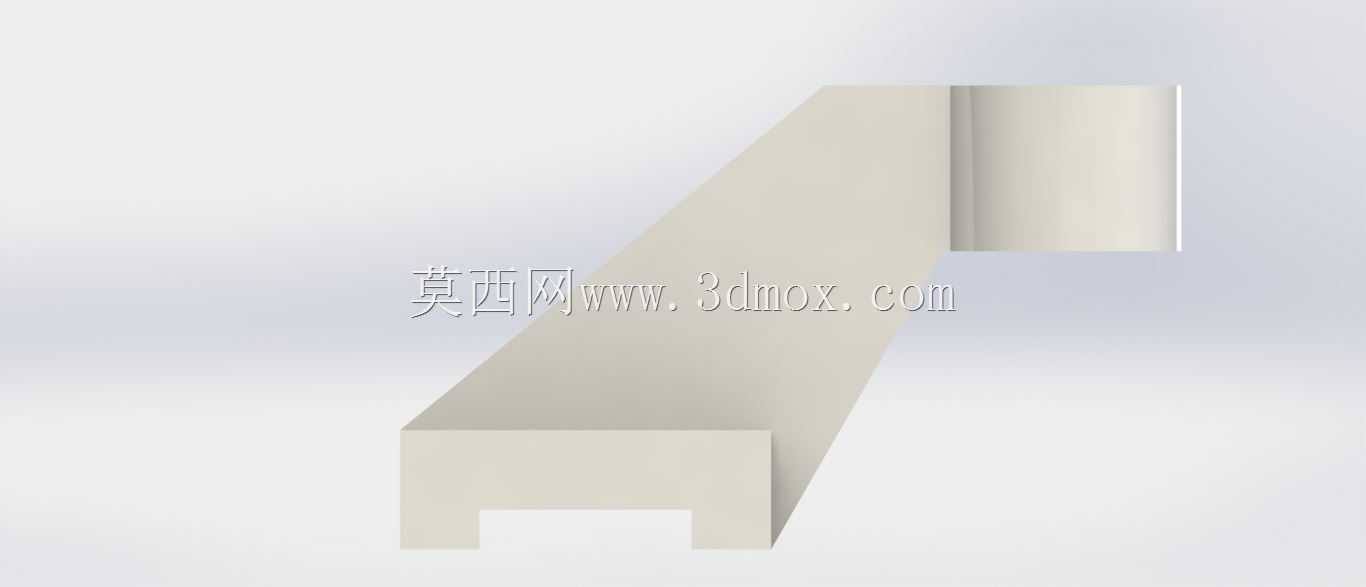

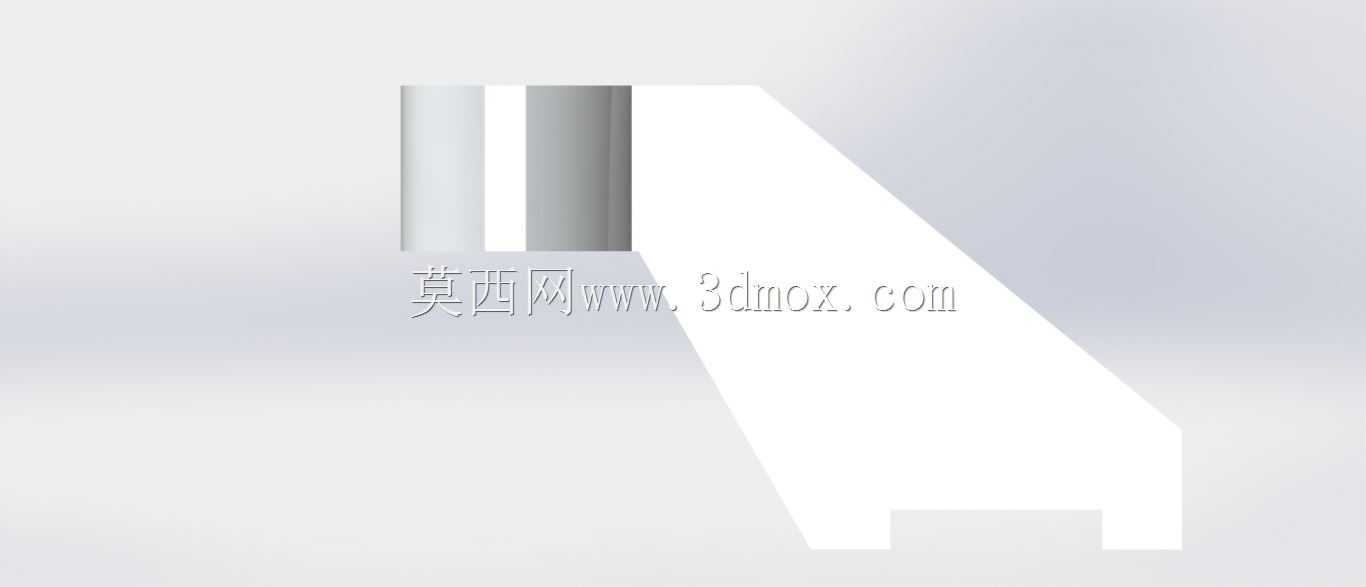

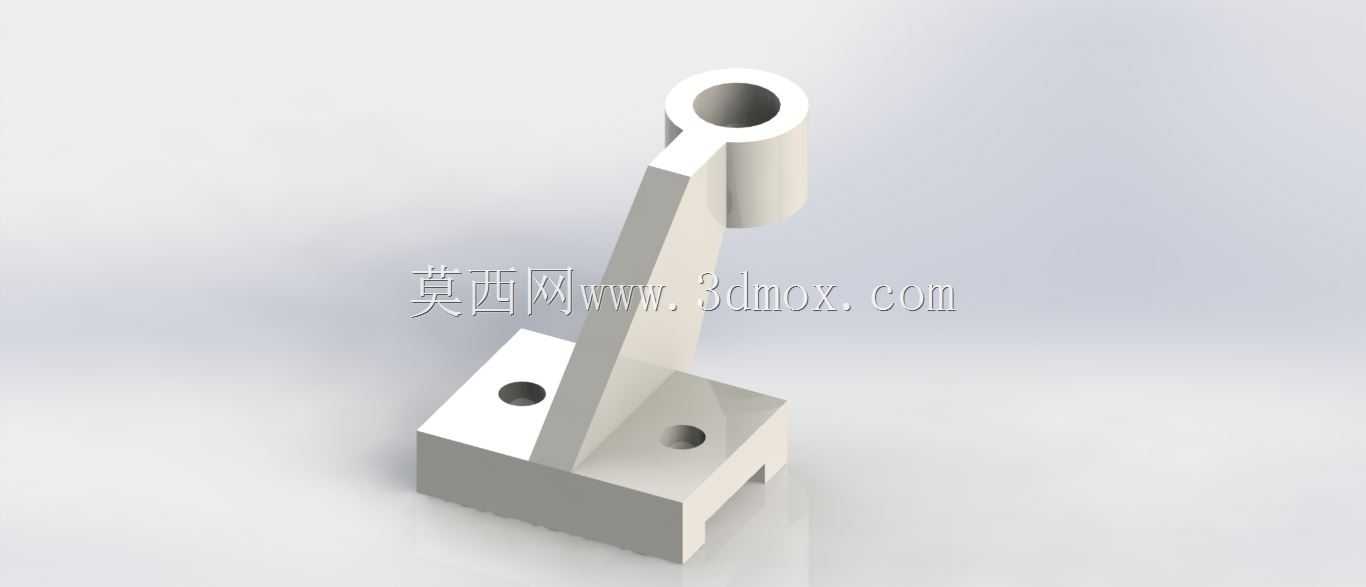

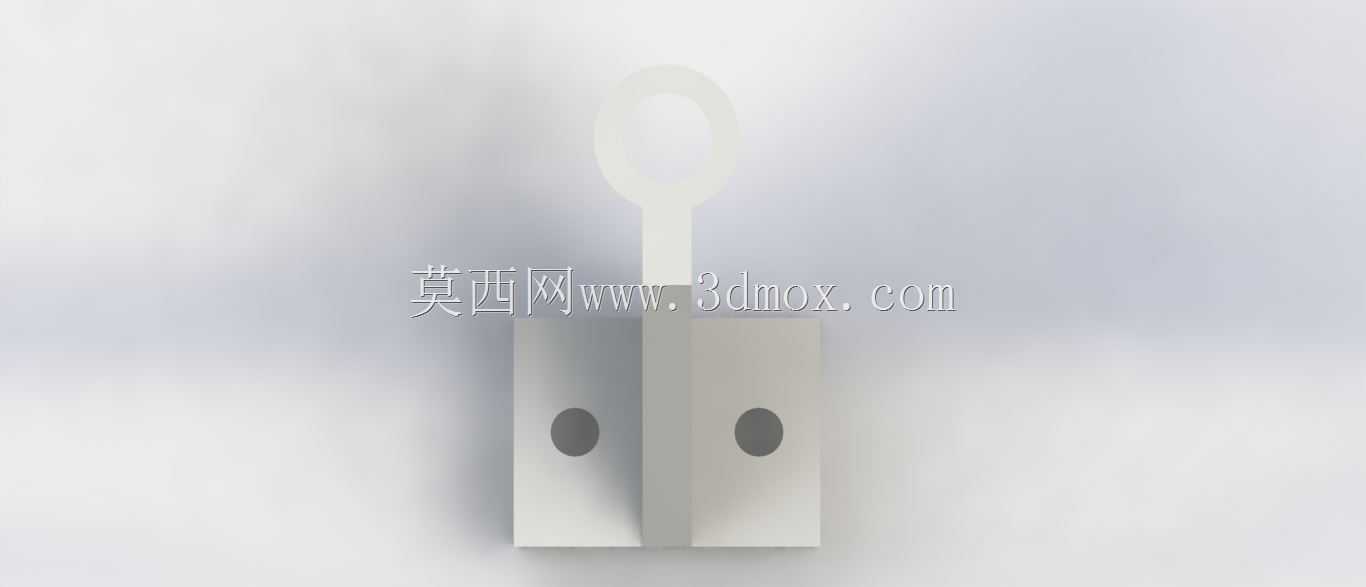

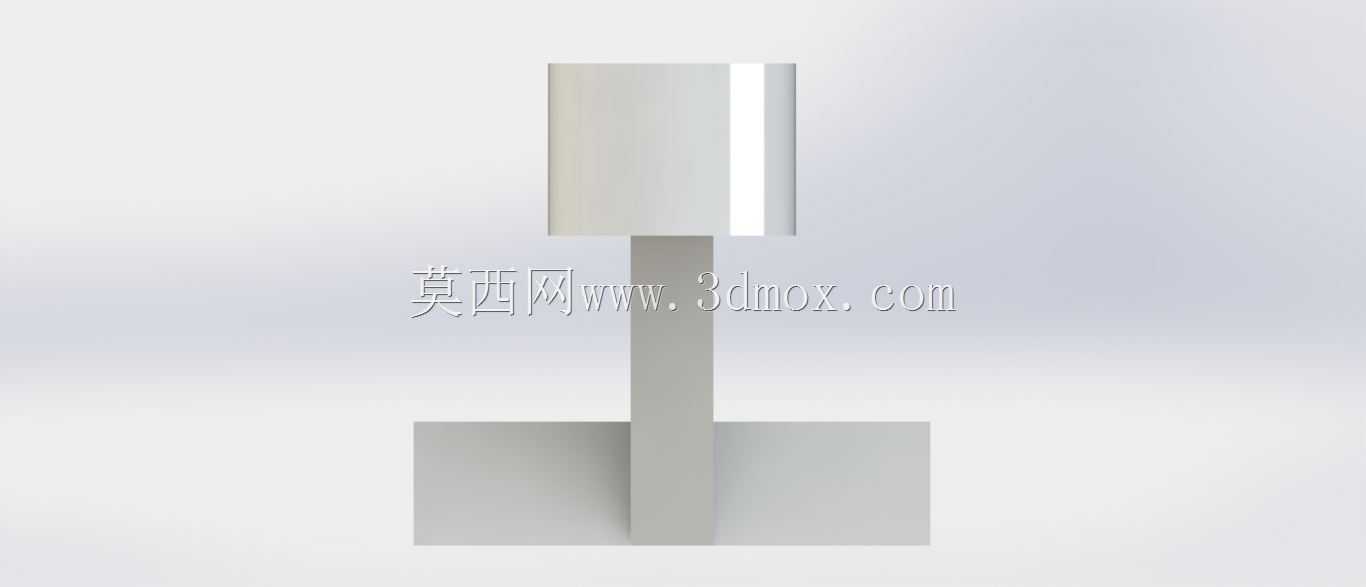

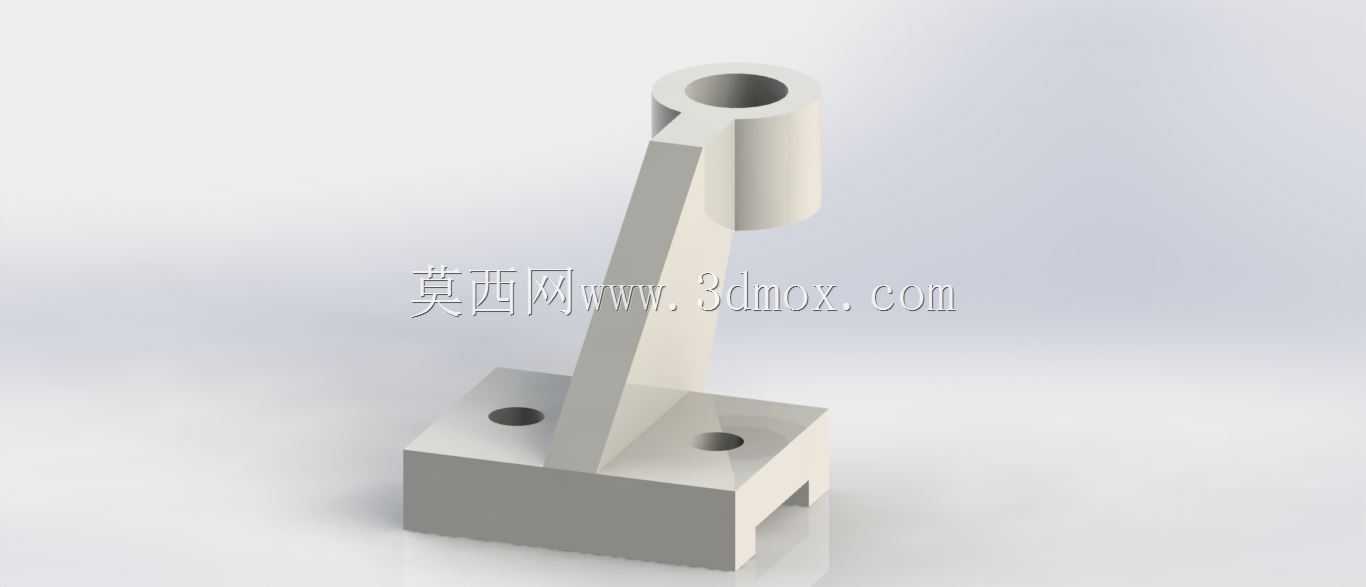

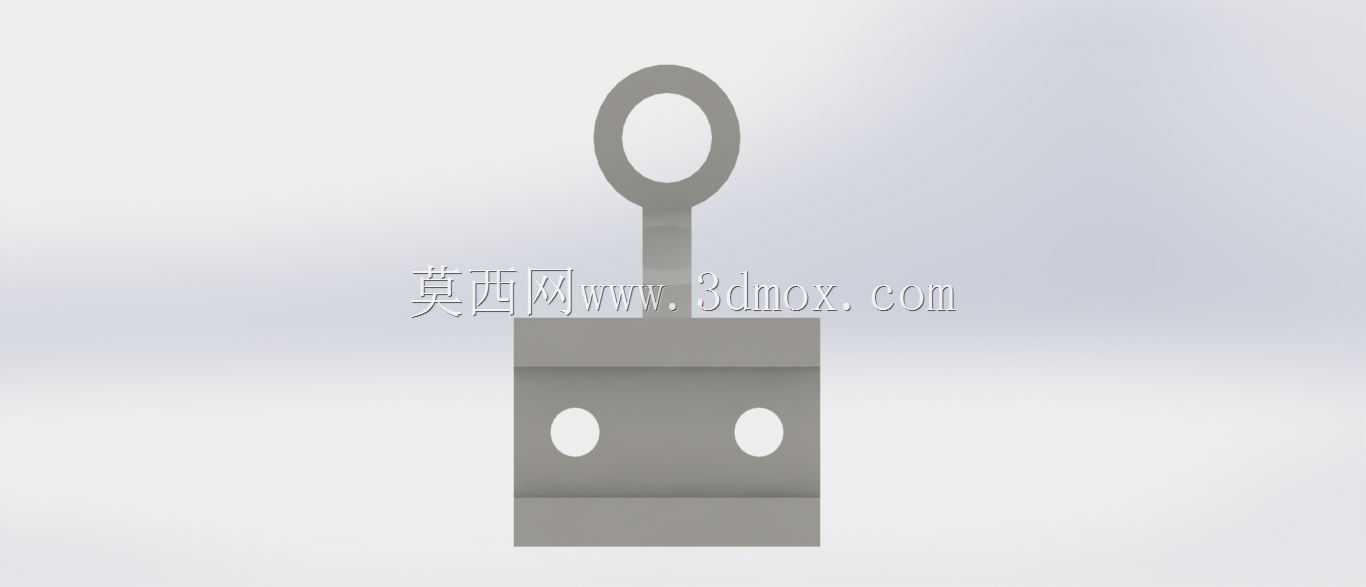

该零件属于设备支撑类结构件，常见于轻工自动化生产线、小型输送设备的侧边导向机构、工装夹具的定位支撑单元中，主要承担铰接部件的承载与角度固定作用，避免运动部件运行时出现径向窜动或角度偏移。零件底部为带安装缺口的矩形基座，基座上开设两个沉头安装孔，可适配M6规格内六角圆柱头螺钉完成与设备安装面的锁紧固定，基座侧边的缺口设计用于规避安装面的凸起定位销，避免装配时出现干涉，安装孔的孔位公差控制在±0.1mm范围内，可满足常规设备的装配精度要求，基座底面设计有0.2mm深度的铣平区域，保证与安装面的贴合度不低于85%，减少锁紧后的应力集中。斜向支撑筋采用变截面设计，从基座处的厚壁逐步过渡到上端铰接筒处的薄壁结构，在保证整体结构刚性的前提下尽可能降低零件自重，支撑筋的倾斜角度经过受力校核，可承受上端铰接部件传递的垂直载荷与侧向弯矩，避免长期受载出现结构变形。上端的空心铰接筒为整圆通孔结构，内孔粗糙度要求达到Ra1.6，可适配直径匹配的铰接销轴，筒身长度与支撑筋厚度保持一致，保证销轴装配后有足够的接触支撑长度，减少铰接转动时的磨损量，铰接筒与斜撑筋的衔接处做了R3的圆角过渡，避免应力集中导致的连接处断裂。设计过程中优先考虑了零件的加工工艺性，基座、斜撑筋、铰接筒三个主体结构可通过一体铣削加工完成，无需额外拼接工序，减少加工工序的同时提升整体结构强度，所有外露棱边均做了C0.5的倒角处理，避免装配过程中划伤操作人员，也能减少零件转运过程中的磕碰损伤。这类支撑零件在实际应用中，通常会配合铜套安装在铰接筒内孔中，降低销轴转动时的摩擦系数，延长零件的使用寿命，基座的安装孔位可根据实际设备的安装需求做小幅调整，适配不同的安装间距，整体结构紧凑，占用安装空间较小，适合在设备内部空间受限的位置使用，能够在有限的空间内完成铰接部件的支撑与定位，保证运动部件的运行轨迹稳定。
