深沟球滚动轴承三维结构设计

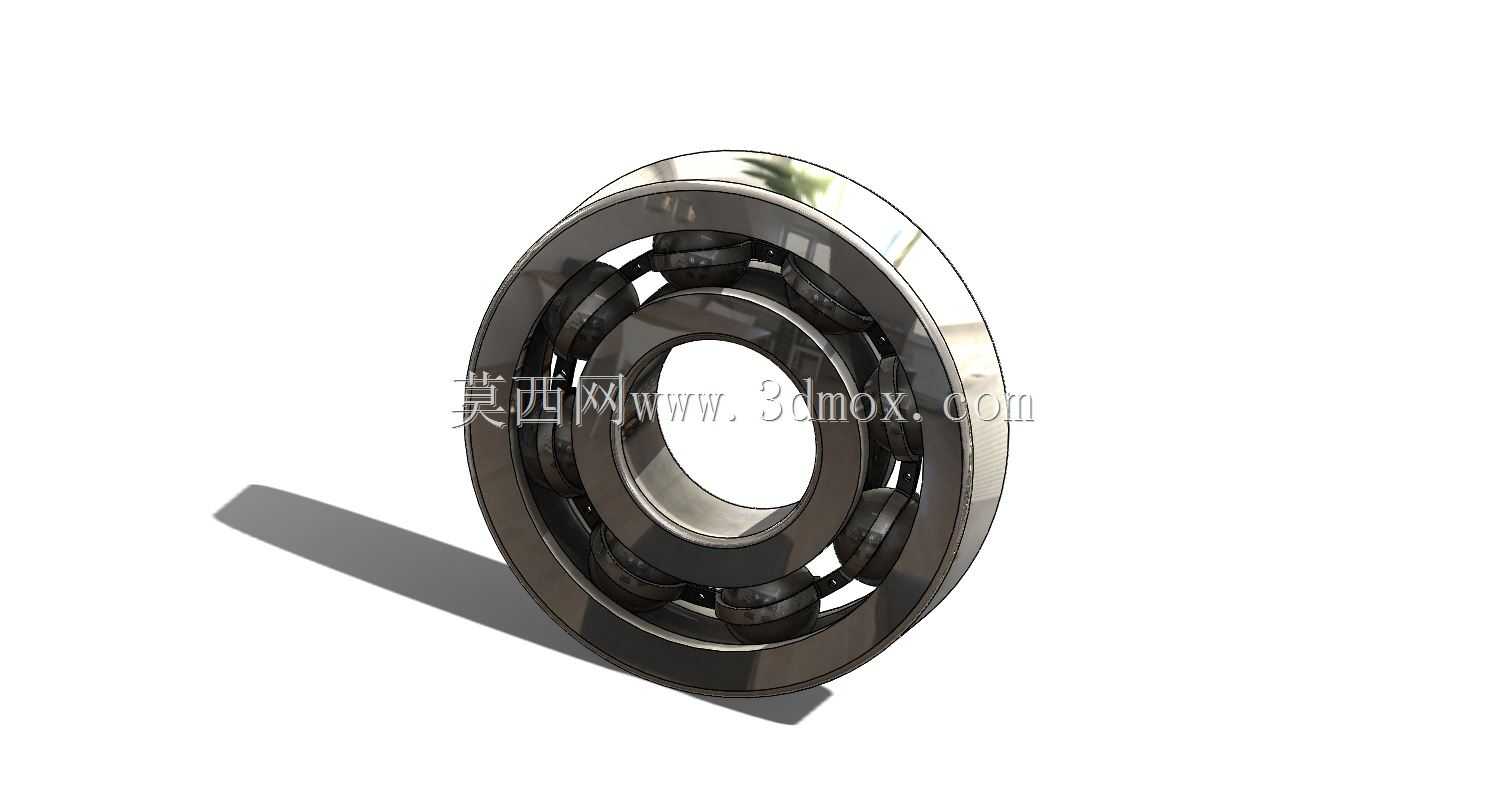

作为旋转机构里最基础的支撑部件，这类深沟球轴承的应用场景覆盖了从民用家电到工业重型设备的极宽范围，小到家用风扇的电机转轴支撑，大到输送机辊筒、机床主轴的径向承载位，都能见到同结构轴承的身影。它的核心功能是在支撑旋转轴系的同时，最大程度降低轴运转过程中的摩擦阻力，同时约束轴的径向与少量轴向窜动，保证轴上零件的回转精度处于设计允许范围内。

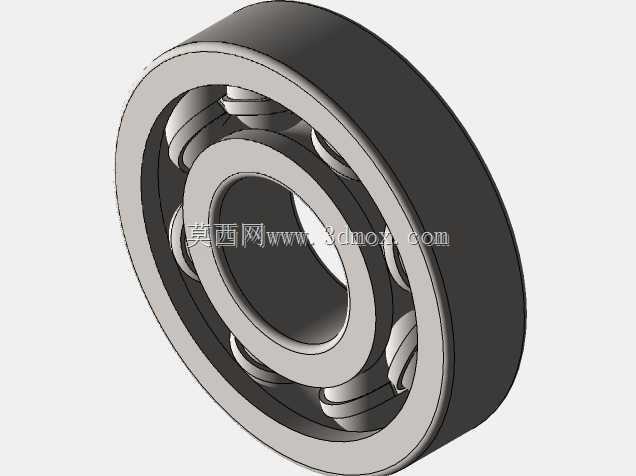

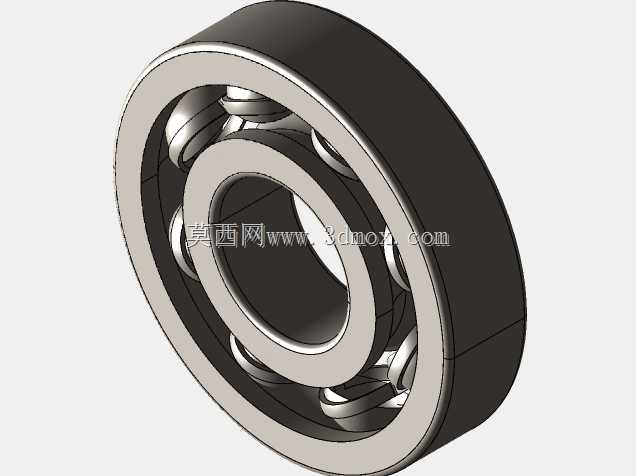

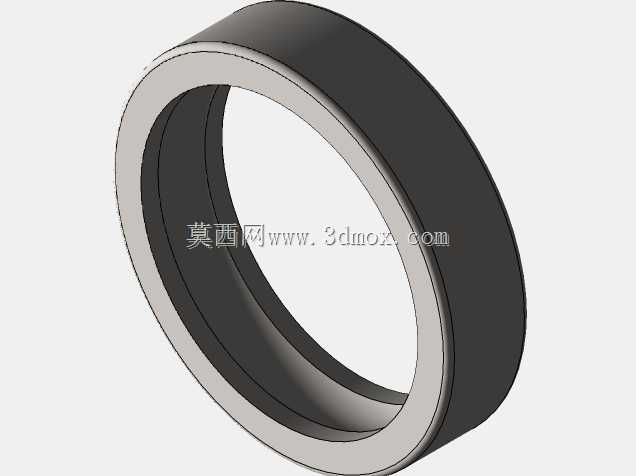

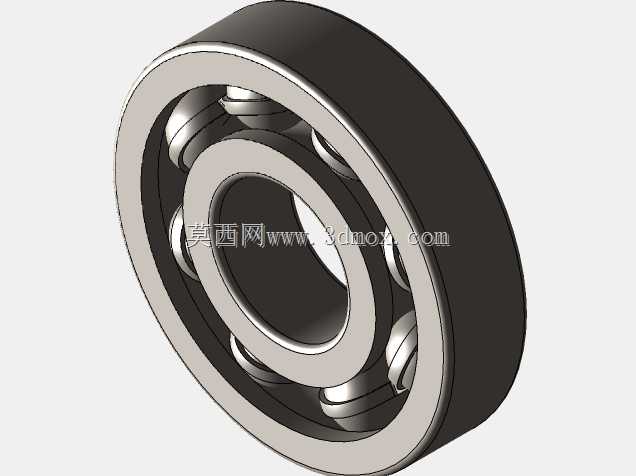

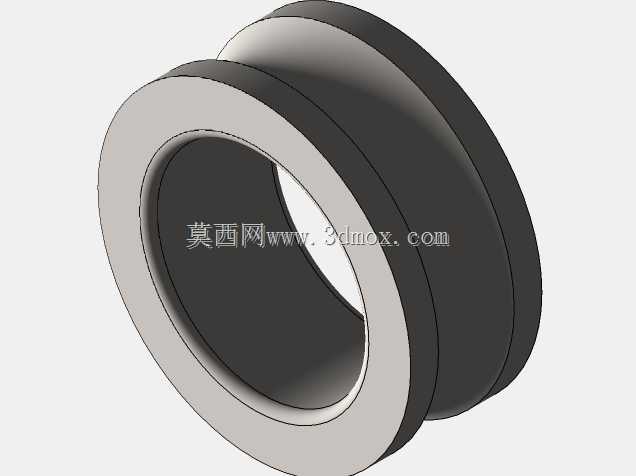

从结构设计逻辑来看，这类轴承的核心组成包含内圈、外圈、滚动钢球、保持架四个部分，建模过程中需要先明确轴承的公称接触角，深沟球结构的接触角为0度，主要适配纯径向载荷的承载场景，也能承受一定比例的双向轴向载荷。设计时首先要确定内圈的内径尺寸，这个尺寸直接和被支撑的轴径做配合，通常采用基孔制过渡配合，保证内圈和轴同步回转不出现打滑跑圈的问题；外圈的外径尺寸则和安装轴承的轴承座孔配合，多采用基轴制过渡配合，方便装配时的压装操作，同时避免外圈在座孔内出现周向转动磨损座体。

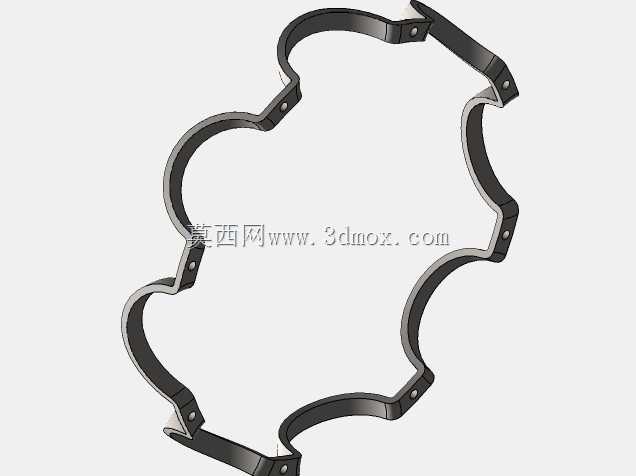

建模过程中，滚道的曲率设计是核心要点，内圈外滚道和外圈内滚道的圆弧曲率半径要略大于钢球的半径，保证钢球和滚道之间是点接触状态，既降低运转时的摩擦阻力，也能预留出润滑脂的存储空间，避免干摩擦导致的早期失效。保持架的作用是均匀分隔每一颗钢球，避免相邻钢球在运转过程中直接接触产生额外摩擦和磨损，建模时要注意保持架的兜孔间隙，既要保证钢球能在兜孔内自由转动，也要控制间隙量避免钢球出现过大的窜动影响运转平稳性。

安装边界方面，这类轴承的轴向定位通常依靠轴肩和轴承座孔的挡肩来实现，建模时需要预留出对应的定位台阶尺寸，台阶的高度不能超过轴承内圈和外圈的倒角高度，否则会导致轴承无法安装到位，同时还要考虑密封结构的预留空间，如果是带密封的轴承型号，还要在两侧留出密封圈的安装槽位，避免润滑脂泄漏同时阻挡外界粉尘进入滚道内部。在实际设备选型匹配时，还要根据轴的转速、载荷大小计算额定动载荷和额定静载荷的安全系数，保证轴承的使用寿命满足设备的大修周期要求，避免过早出现疲劳点蚀、保持架断裂等失效问题。
