HC-SR04型超声波测距传感器结构设计

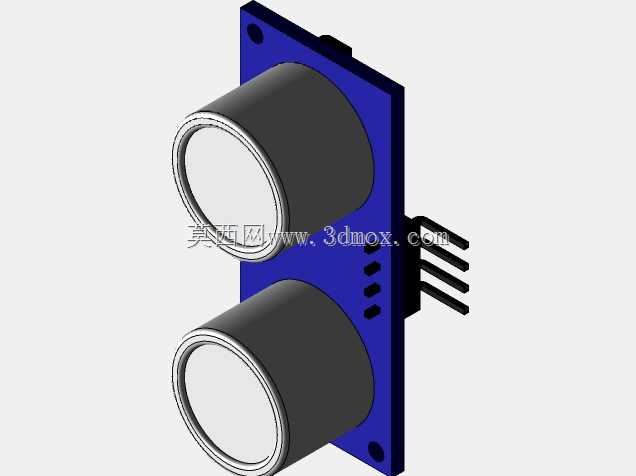

这款超声波测距模块的三维结构设计，完全贴合实际量产硬件的装配逻辑，核心围绕非接触式距离检测的功能需求展开，可直接用于智能小车避障、工业产线物料到位检测、液位高度监测、自动门人体感应、安防区域入侵检测等多类场景，是嵌入式硬件开发、自动化设备改造中常用的低成本测距元件。从结构设计思路来看，模块采用上下平行排布的双换能器布局，上方为超声波发射探头，下方为回波接收探头，两个探头的中心距经过反复校核，既保证了发射波束与接收视场的重叠范围满足2cm到4m的有效测距区间要求，又避免了探头间距过小带来的发射声波直接串扰到接收端的问题，减少近距离检测的盲区范围。模块的主体承载结构为蓝色玻纤PCB基板，基板四角预留了标准的M3安装通孔，安装孔位的中心距匹配常用的电子模块安装支架尺寸，可直接通过铜柱固定在设备壳体内部或者小车底盘的安装位上，不需要额外做打孔适配。基板一侧伸出4根2.54mm间距的直插排针，分别对应电源、地、触发信号输入、回波信号输出四个引脚，排针的伸出长度刚好适配标准面包板、杜邦线直插的连接需求，不会因为排针过长导致装配时与其他元件干涉，也不会因为过短造成接线接触不良。探头部分采用金属外壳封装的超声换能器，外壳与PCB基板之间通过卡扣加焊盘固定的方式连接，既保证了探头的垂直度，避免因为探头倾斜导致测距波束偏移，又能在量产时通过波峰焊完成固定，减少人工装配的工序。基板上除了两个换能器之外，预留了信号调理电路的贴片元件安装位，所有元件的高度都控制在探头端面的高度以下，避免安装时元件突出顶住设备外壳，整个模块的最大厚度不超过18mm，安装时只需要在设备面板上预留两个对应探头直径的开孔，就能将探头探出面板，保证声波发射和接收不受壳体遮挡。在结构细节处理上，PCB基板的边缘做了圆角处理，避免装配时划手或者划破导线绝缘层，排针两侧的基板边缘预留了丝印层的引脚标识位置，方便接线时快速识别引脚定义，不会出现接反电源烧坏模块的问题。不同于很多简化模型只做外观示意，这个结构模型还原了模块所有的装配边界尺寸，不管是做整机的结构堆叠检查，还是做安装支架的配套设计，都可以直接调用这个模型进行干涉检查，不需要再手动测量实物尺寸。比如在做AGV小车的避障传感器安装位设计时，可以直接把这个模型装配到小车车头的安装位置，调整探头的俯仰角度，检查不同角度下探头的检测范围是否覆盖小车行进方向的障碍物，同时确认探头与车头外壳、内部走线槽、其他传感器模块之间是否存在装配干涉，大幅缩短结构设计的验证周期。
