滨松S11511系列线阵CCD图像传感器结构

项目分类:3D模型 发布时间:2021-09-28 ID:295873
  • 滨松S11511系列线阵CCD图像传感器结构
  • 滨松S11511系列线阵CCD图像传感器结构
  • 滨松S11511系列线阵CCD图像传感器结构

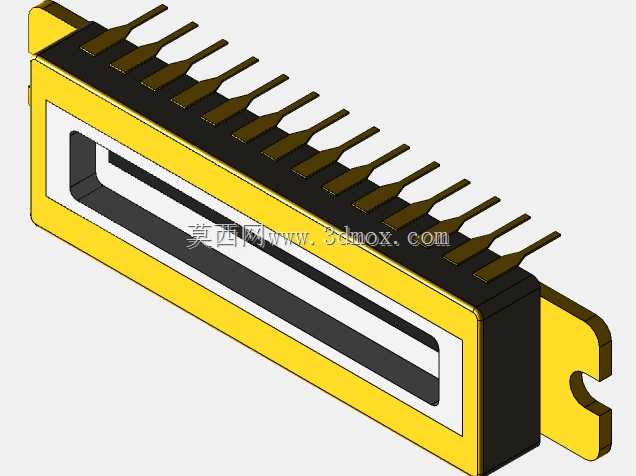

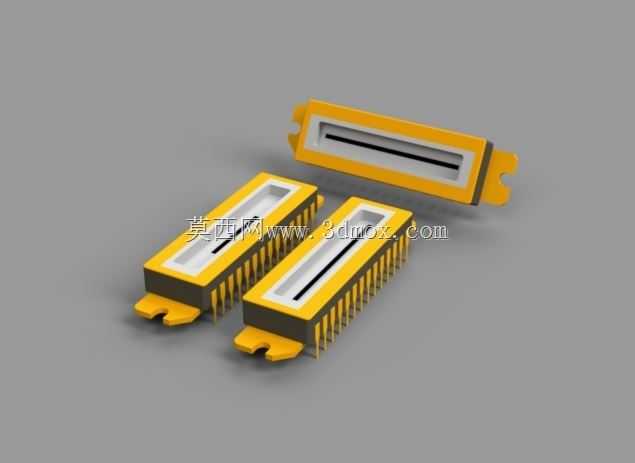

这款线阵CCD图像传感器的三维结构还原,完全围绕工业视觉检测场景的实际选型与装配需求搭建,做结构设计时最先要明确的就是不同像素规格对应的安装边界——1006像素规格的感光区有效尺寸为14.336mm×0.896mm,2048像素规格的感光区有效尺寸为28.672mm×0.896mm,两类规格的封装引脚排布、外部安装孔位完全统一,能在同一硬件电路平台上实现不同检测精度的快速切换,不用重新设计PCB安装位与设备固定结构,大幅缩短视觉检测设备的迭代周期。

从实际应用场景来看,这类线阵CCD主要用在连续幅面的高速检测场景,比如薄膜表面瑕疵检测、印刷品套色偏差检测、纺织品经纬密度检测、钢带表面划痕检测这类需要逐行采集连续图像的工位,和普通面阵CCD不同,线阵传感器的单行像素密度更高,在高速走料的生产线上能实现微米级的检测精度,不会因为幅面过宽出现边缘分辨率不足的问题。做三维建模时特意还原了陶瓷封装基座的台阶结构,这个位置是装配时的定位基准,设备安装时要靠这个台阶和安装座的定位凸台贴合,保证感光面和被测物的走料方向完全平行,要是安装时出现角度偏差,采集到的图像会出现单行像素错位,直接导致检测算法误判。

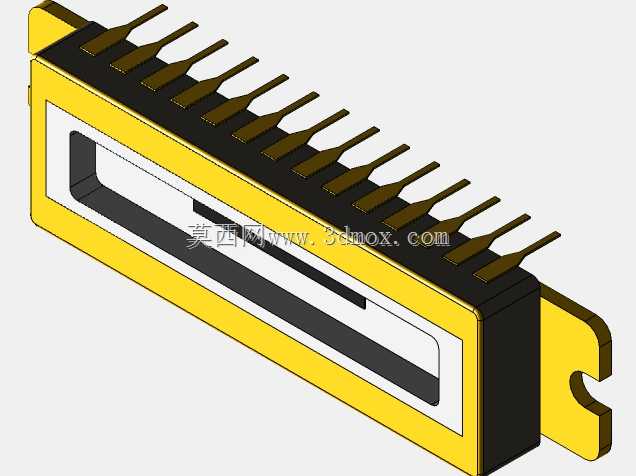

引脚部分的建模严格按照实际封装尺寸做了等比例还原,每个引脚的宽度、引脚间距、引脚伸出长度都和实物一致,结构设计人员可以直接把这个模型导入PCB设计软件,核对引脚和焊盘的匹配度,避免出现封装尺寸不匹配导致的焊接不良。封装两侧的安装凸耳也做了细节还原,凸耳上的安装孔位公差按照工业级装配要求预留了间隙,方便装配时调整传感器的前后位置,让感光面正好落在镜头的焦平面上。

从功能特性来看,这款CCD采用内置PSA的设计,也就是像素级信号放大电路,信号输出的信噪比更高,弱光检测场景下不用额外增加高亮度补光光源就能采集到清晰的图像,建模时也还原了封装内部的感光区位置,能直观看到感光芯片在封装内部的相对位置,方便光学设计人员计算镜头的工作距离、视场范围,不用拆解实物就能确认光学路径上是否存在结构干涉。很多视觉设备的结构设计人员在选型时,经常因为拿不到准确的传感器三维模型,只能靠 datasheet 上的二维尺寸估算安装空间,很容易出现镜头和传感器封装干涉、补光光源角度被结构件遮挡的问题,这个等比例模型能直接导入装配体,提前核对所有安装边界,从设计阶段就规避装配干涉的风险。
