斜置式医疗耗材精密安装作业装置

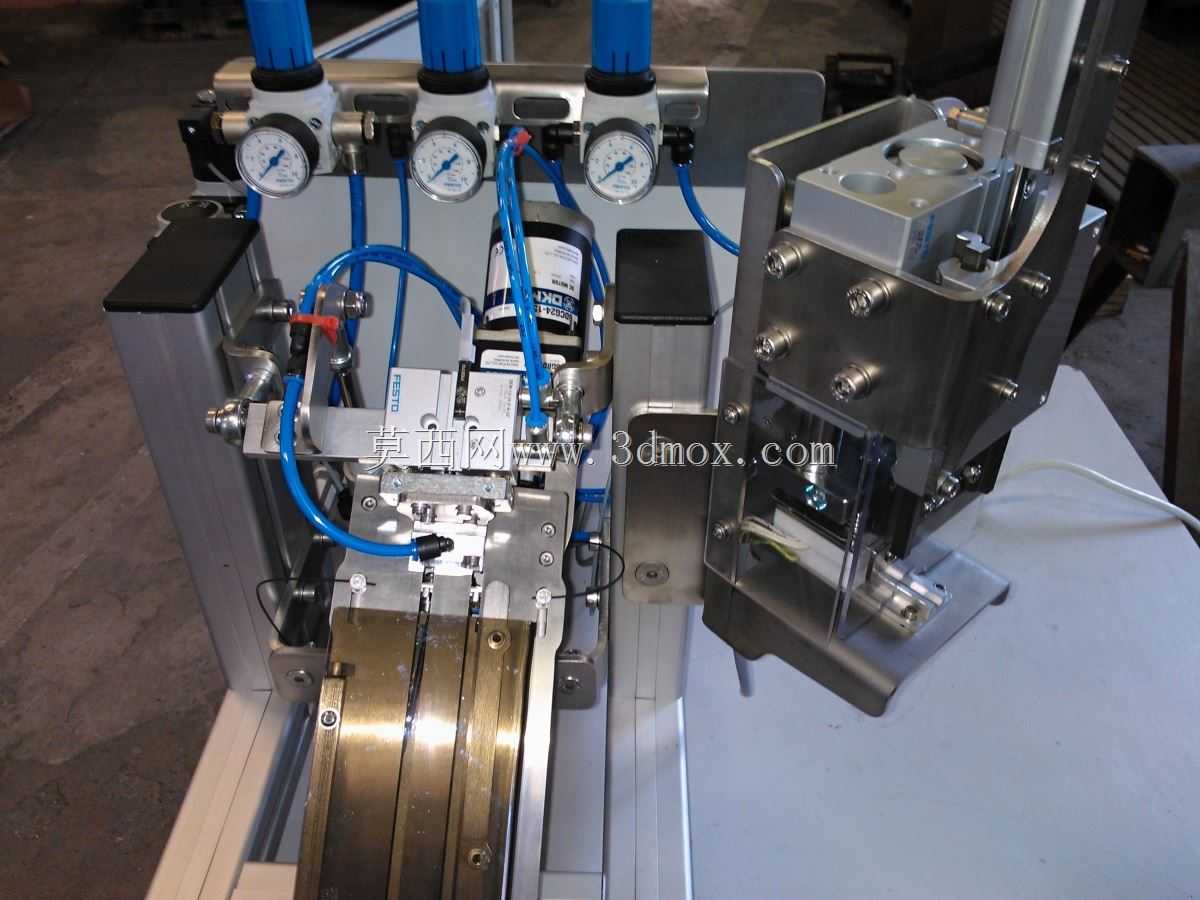

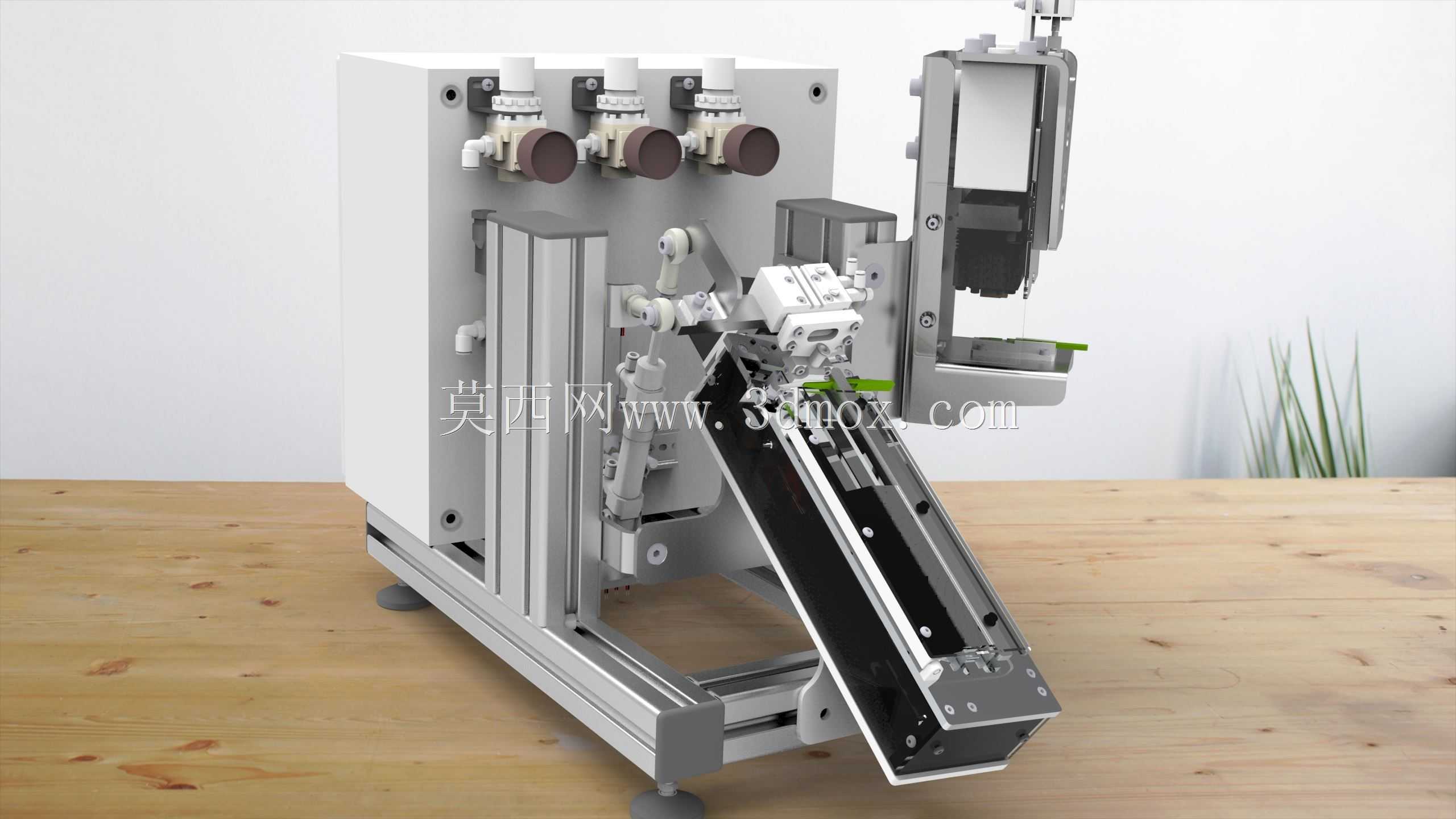

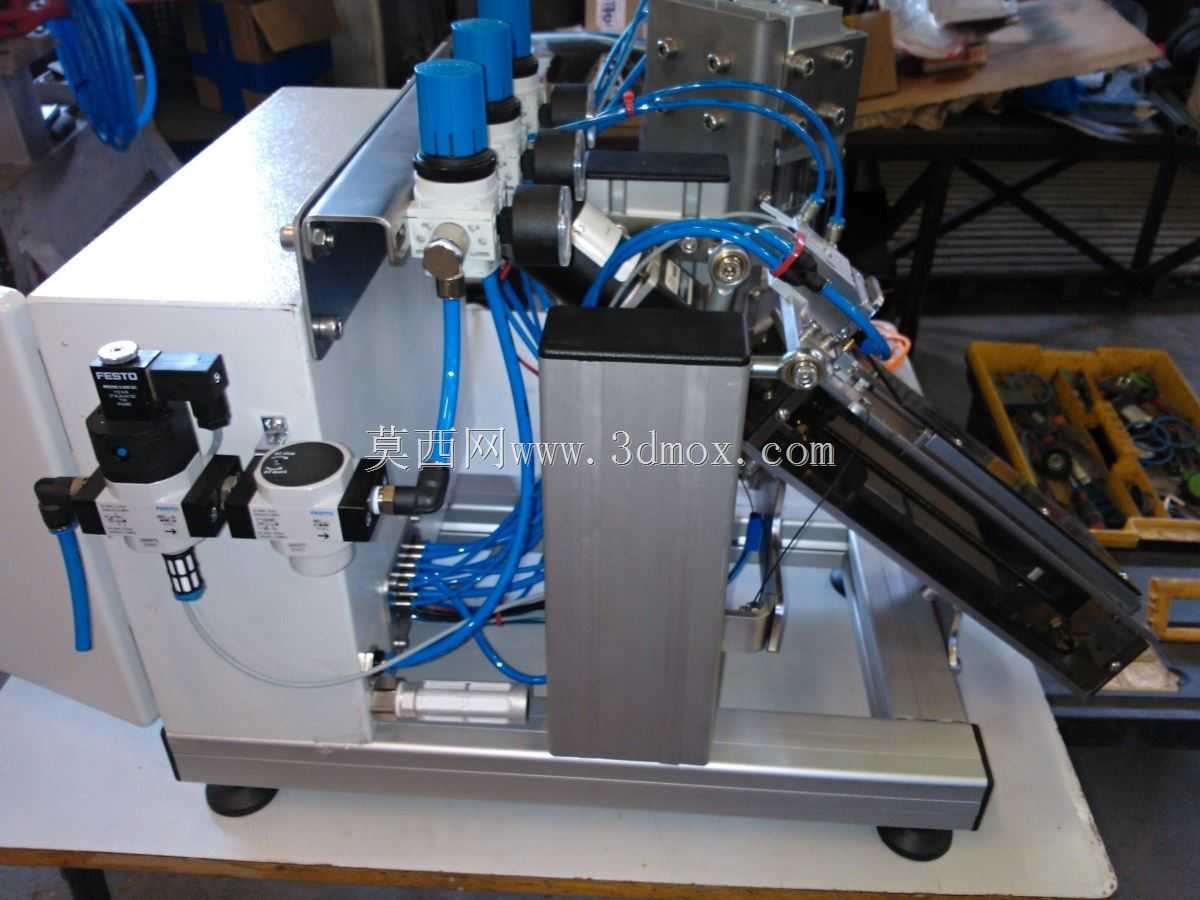

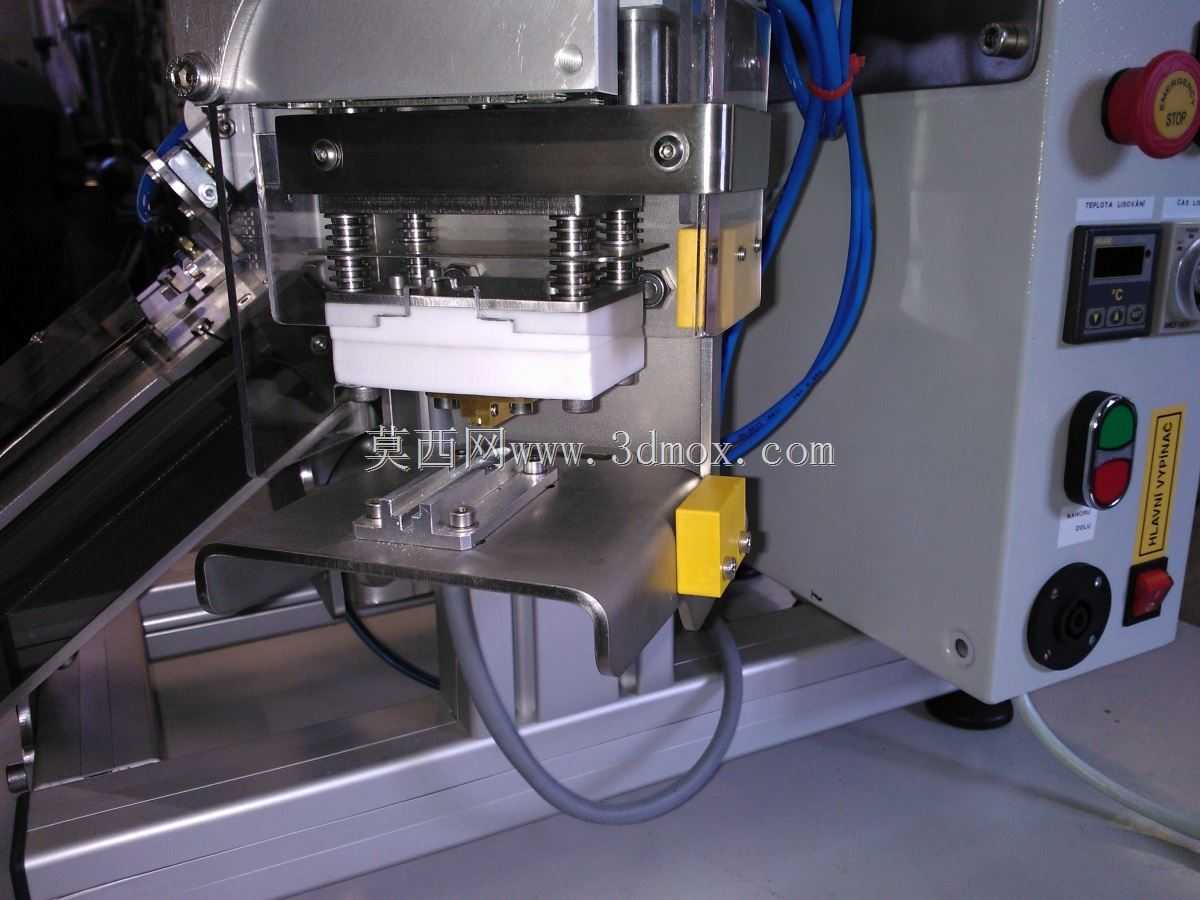

该装置主要面向医用小型耗材的精密组装工序，适配洁净生产车间内的半自动装配工位，可完成耗材组件的对位、压合、移送连贯作业，替代传统人工逐件对位的操作模式，降低微小零件装配过程中的对位偏差与污染风险。整机采用欧标铝型材搭建底部支撑框架，框架底部配置可调式脚杯，可适配不同平整度的车间台面安装，安装时需预留后侧气动管路排布空间与前侧操作人员操作位，整体横向安装边界不超过450mm，纵向深度控制在380mm范围内，工位操作面高度符合人体工学坐姿作业要求，无需额外搭建加高工作台即可直接部署。设备后侧集成三组独立气动控制回路，分别对应压装执行、夹爪开合、送料滑台驱动三个动作单元，每个回路配置独立调压阀与节流阀，可根据不同耗材的装配受力需求单独调整输出压力与动作速度，避免压力过大损伤医用耗材的薄壁结构。斜向布置的直线送料轨道集成在设备前侧，轨道表面做硬质阳极氧化处理，降低耗材移送过程中的摩擦阻力，轨道末端设置高精度定位挡块，配合夹爪机构可将待装零件的位置重复定位精度控制在0.02mm以内，满足医用耗材装配的公差要求。设备右侧集成立式压装执行单元，压头部位设置快换接口，可根据不同规格的耗材组件快速更换适配压头，无需拆解设备主体结构即可完成换型，适配小批量多品种的医用耗材生产场景。设计过程中充分考虑洁净车间的清洁需求，所有外露结构件均做圆角处理，无清洁死角，气动管路全部内置在铝型材框架的槽道内，避免外露管路积尘，设备整体无易掉屑的外露非金属部件，符合医疗生产环境的卫生管控要求。整机的动作逻辑通过内置的气路逻辑阀组实现，无需外接复杂电控系统即可完成半自动作业循环，操作人员仅需完成上下料操作即可触发设备自动完成装配流程，降低操作人员的技能要求，同时减少电控元件带来的电磁干扰与故障点，提升设备在洁净环境下的运行稳定性。
