工业产线悬挂式毛刷清洁工位结构

　　这套清洁工位结构主要适配连续式生产输送线的在线清洁需求，常见应用场景覆盖汽车零部件涂装前处理、建材型材表面除尘、食品包装容器外壁清理、电子元器件载具清洁等需要非接触式或软接触式表面除杂的工序段，区别于高压吹气、超声波清洗等清洁方式，毛刷接触式清洁对附着性浮尘、细碎切屑、轻薄毛边的清理适配性更强，不会产生高压气流带来的扬尘二次污染，也不需要配套液体介质循环系统，整体部署的配套成本更低。

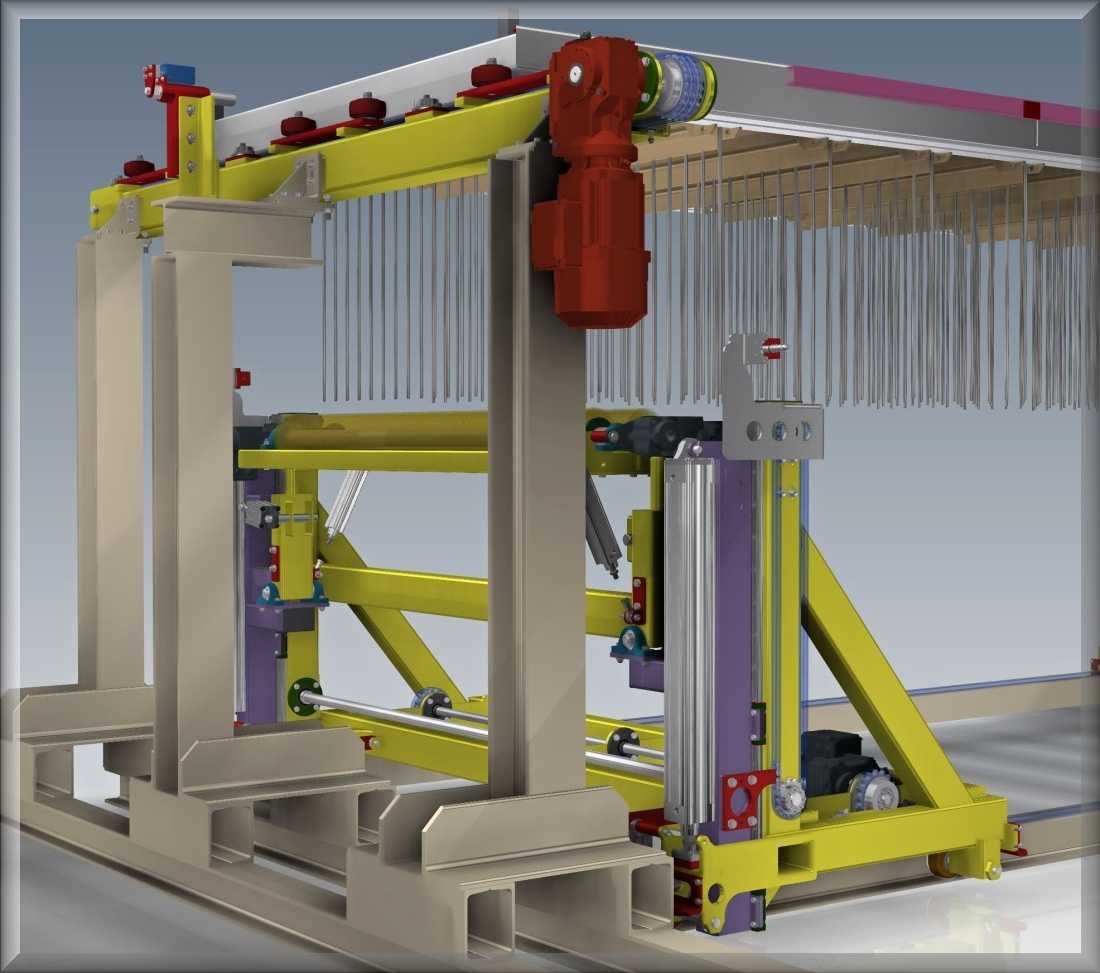

　　从结构布局来看，整套设备采用龙门式双立柱支撑框架，主体承载结构选用标准H型钢焊接加工，焊后做整体去应力退火处理，避免长期负载下出现框架形变，立柱底部预留与地面预埋板连接的螺栓孔位，安装时可通过垫铁调整整体水平度，框架横向跨度可根据适配的输送线宽度做模块化调整，常规适配宽度覆盖600mm到2200mm的主流输送线规格，纵向进深根据清洁毛刷的排布数量设计，单排毛刷排布的工位进深控制在800mm以内，多排组合式清洁的进深可扩展至1800mm，整体高度方向预留200mm的毛刷磨损补偿调节行程，可通过顶部的调节丝杆调整毛刷与待清洁工件表面的接触压力。

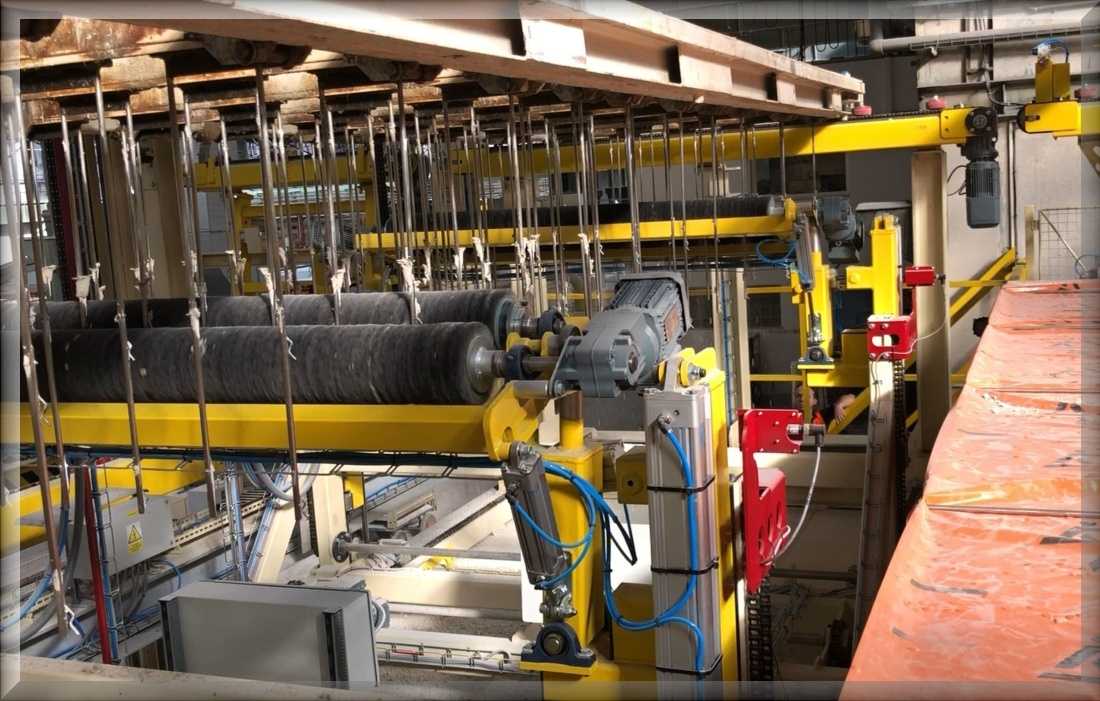

　　顶部的毛刷悬挂梁采用铝合金型材与钢板拼接结构，每根毛刷辊通过带座轴承独立安装在悬挂梁上，单根毛刷辊的驱动端配套独立的减速电机，可根据清洁需求调整单根毛刷的转动方向与转速，相邻毛刷可设置反向转动形成对擦效果，提升对复杂型面工件的清洁覆盖度，毛刷材质可根据待清洁工件的表面硬度选配，硬质尼龙丝适配金属件表面切屑清理，软质羊毛刷适配漆面、塑料件表面浮尘清理，防静电毛刷则适配电子元器件载具的清洁需求，避免静电击穿元器件。

　　横向移动机构采用齿轮齿条传动搭配直线导轨导向，驱动电机安装在移动横梁的端部，可带动整个毛刷悬挂组件沿输送线垂直方向做往复移动，针对宽度较大的板材类工件，往复移动的毛刷可避免清洁死角，移动行程可通过两端的接近开关做位置限位，行程速度可通过变频器无级调整，适配不同输送速度下的清洁时长需求。侧面的压紧定位机构采用薄型气缸驱动导向压轮，当待清洁工件到达清洁工位时，压轮伸出抵靠在工件侧边，避免工件在毛刷接触摩擦力作用下出现位置偏移，压轮采用聚氨酯包胶材质，接触工件时不会划伤表面，气缸的伸出行程可根据工件厚度做调整，适配不同规格尺寸的工件定位需求。

　　整套结构的走线全部采用拖链内置排布，避免线缆在设备往复移动过程中出现拉扯磨损，所有转动部位都配套防尘密封端盖，防止清洁过程中产生的粉尘进入轴承内部造成卡滞，设备底部预留废料收集斗的安装接口，清理下来的粉尘、碎屑可通过收集斗集中汇入下方的废料收纳装置，不需要额外人工频繁清理工位周边的落尘。在设计阶段，整体结构做了模块化拆分，立柱、顶部横梁、移动组件、毛刷安装座都采用螺栓连接，不需要现场焊接作业，安装调试周期可压缩至2个工作日以内，后期更换毛刷辊时只需要拆卸对应位置的轴承端盖即可，单根毛刷的更换时长不超过15分钟，维护便捷性较高。针对不同行业的特殊需求，这套结构还可预留静电消除棒、吸尘罩的安装位，可直接配套外接除尘系统，实现清洁过程中粉尘的同步抽吸，进一步提升清洁效果，适配洁净度要求更高的生产场景。结构受力层面，通过有限元分析对框架做了负载校核，在单侧毛刷完全磨损、最大移动速度工况下，框架的最大形变量控制在0.2mm以内，不会出现毛刷接触压力不均导致的清洁效果差异，传动部件的安全系数全部取1.5以上，满足工业设备长期连续运行的可靠性要求。
