内螺纹直通式黄铜止回阀结构设计

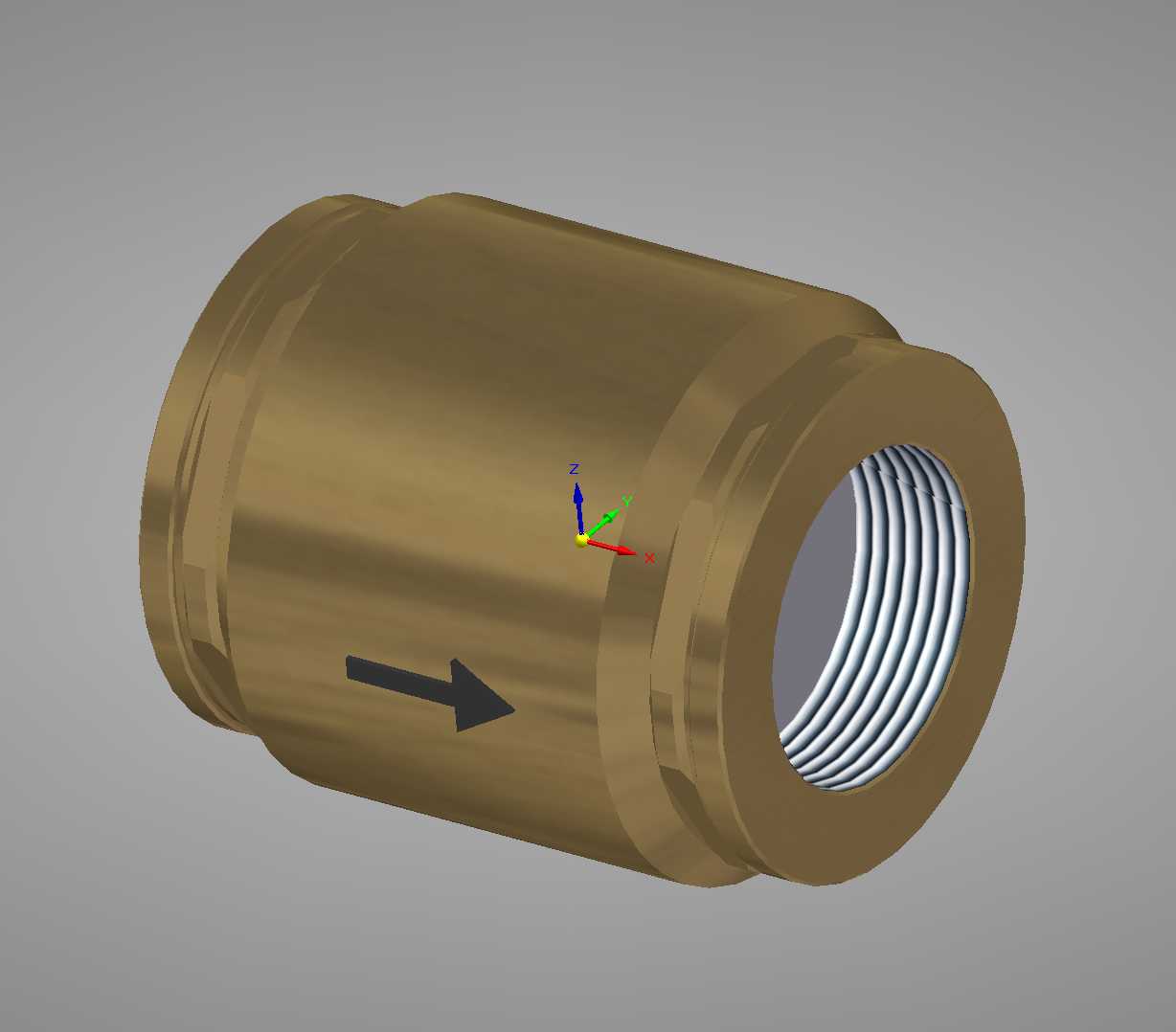

　　在民用供水、小型气动回路、低压液压支路、暖通循环管路这类对安装空间有严格限制的场景里，直通式内螺纹止回阀的应用占比一直不低，这类阀件不需要额外的法兰安装空间，直接通过两端内螺纹与同通径管路旋接即可完成装配，相比法兰式止回阀能压缩近三分之一的轴向安装尺寸，很适合集成在紧凑排布的阀组、设备内置流体回路里。这款黄铜材质的止回阀采用对称式直通筒体结构，阀体外部做了等直径的圆柱面设计，没有突出的手柄、法兰盘或者外置导向结构，外圆面可以直接适配标准管钳的夹持作业，安装时不需要定制专用工装，现场施工的适配性很强。阀体表面的箭头标识直接做了模压成型，不会因为长期接触流体、表面锈蚀或者擦拭出现标识脱落的问题，

　　现场安装时可以直接通过箭头判断介质允许的流动方向，避免装反导致的回路失效。两端的内螺纹采用标准管螺纹设计，螺纹牙型做了全牙段的参数化建模，牙距、牙高、螺纹收尾长度都符合通用管路连接标准，和市面上同通径的外螺纹管路接头、软管接头、硬管端头都能直接匹配，不需要额外加工过渡接头。阀体内部的流道做了等通径设计，没有突然的截面收缩或者扩大结构，介质正向流动时的流阻损失比缩径式止回阀低40%左右，在小流量供水、气动控制回路里能减少不必要的压力损耗，降低前端泵或者气源的输出负载。这款止回阀的核心功能是阻断介质反向流动，正向流动时，介质压力推开内部的启闭件，流道完全导通，当进出口压差反向时，启闭件在介质压力和复位结构的作用下快速贴合密封面，

　　切断流道，避免介质倒流导致的泵反转、介质回流污染、回路压力卸荷等问题。从设计逻辑上看，这款阀件采用全参数化的建模思路，螺纹段长度、阀体壁厚、密封面宽度、内部流道直径都做了参数关联，调整通径参数时整个阀体的所有尺寸都能同步更新，不需要逐个特征重画，能快速衍生出不同通径的同系列产品，大幅缩短系列化设计的周期。阀体壁厚的取值参考了低压黄铜阀件的强度标准，在1.6MPa的额定工作压力下，壁厚的安全系数能达到4倍以上，同时不会因为壁厚过大导致整体重量超标，兼顾了强度要求和轻量化需求。安装边界上，这款阀件的轴向总长度和同通径的内螺纹直接头基本一致，替换原有管路中的直接头时不需要额外裁切管路长度，现场改造的适配成本很低；

　　阀体的最大外圆直径比螺纹大径大出的尺寸控制在合理范围，相邻管路排布时的最小中心距不需要额外放大，能适配密集排布的管路安装场景。内部的启闭件运动行程做了限位设计，全开时启闭件不会遮挡流道截面，同时运动行程控制在较短范围内，反向止回时的关闭响应速度更快，能有效降低水锤冲击对管路和阀件本身的损伤。密封面的位置设计在靠近出口端的位置，正向流动时介质对密封面的冲刷角度更小，能延长密封件的使用寿命，长期使用也不会因为密封面冲刷磨损出现反向泄漏的问题。黄铜材质的阀体本身具备不错的耐腐蚀性，适配普通自来水、压缩空气、低压液压油、暖通循环水等多种常见介质，不需要额外做表面防腐处理就能满足多数常规工况的使用要求，相比铸铁阀体重量更轻，相比不锈钢阀体成本更低，是民用和常规工业低压流体回路里性价比很高的止回方案。建模过程中对螺纹部分做了真实牙型还原，不是简单的贴图示意，在做装配干涉检查、管路应力仿真时，能真实反映螺纹连接的配合状态，避免设计阶段出现螺纹旋接长度不足、干涉等问题，给后续的工程出图、加工生产提供准确的模型依据。
