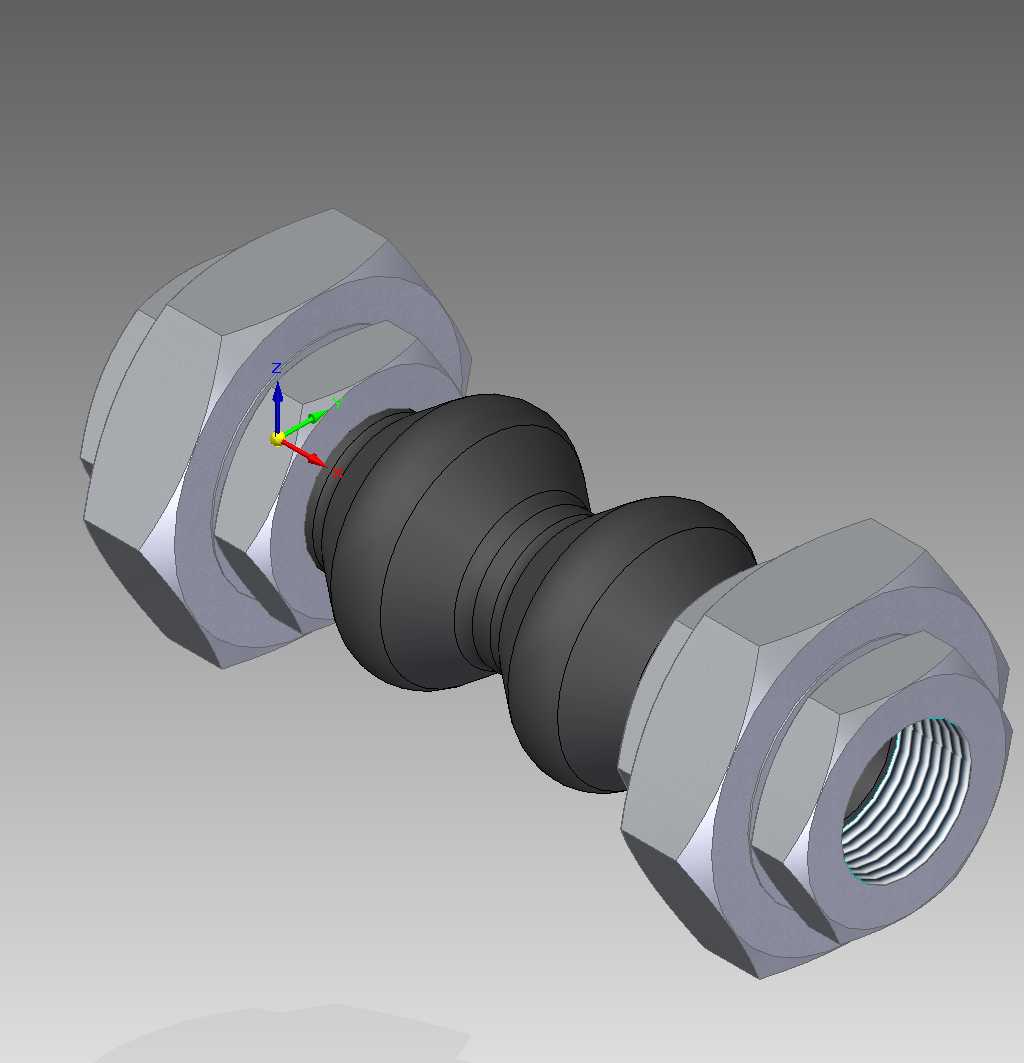

内螺纹连接式橡胶挠性伸缩接头结构

　　这种多弧面的鼓型设计，一方面可以在轴向提供更大的伸缩补偿量，允许两端管路存在一定范围的轴向窜动，避免温度变化产生的热应力拉扯管路焊缝或损伤设备接口；另一方面，波纹结构的径向形变余量，可以补偿两端管路的少量径向错位与角度偏斜，降低现场安装的对位精度要求，就算管路预制时存在几毫米的同轴度偏差，也能靠接头的形变完成适配，不用强行掰正管路产生装配内应力。两端的金属连接接头采用六角外形，和标准六角螺母的外形尺寸一致，现场安装时直接用普通活动扳手、开口扳手就能卡持拧紧，不需要定制专用安装工具，接头的内螺纹采用标准管螺纹规格，和市面通用的水管、气管螺纹接头完全适配，不用做额外的螺纹转换。金属接头和中间橡胶主体的连接部位，采用嵌入式压合结构，在民用给排水、暖通空调循环水、小型化工流体输送、空压机站压缩空气管路等场景中，管路系统受介质温度变化产生的热胀冷缩、设备运行传递的振动、安装对位产生的微小偏差，都需要靠挠性连接件做位移补偿与振动隔断，这款内螺纹连接的橡胶伸缩结构，正是针对小通径螺纹连接管路开发的补偿元件。不同于大口径管路常用的法兰式软连接，这款产品采用两端内六角内螺纹的连接结构，无需焊接法兰、不用配套螺栓紧固件，直接和管路端部的外螺纹接头旋合即可完成安装，在DN15到DN50的小通径管路场景中，安装效率远高于法兰式结构，尤其适合空间局促、管路排布密集的设备内部管线布局。从结构设计逻辑来看，中间的橡胶主体采用多鼓式的波纹轮廓，并非单一直径的胶管结构，

　　金属接头的嵌入端做了多道环形防滑槽，橡胶硫化时直接填充到槽内，形成牢固的机械咬合结构，避免管路带压运行时橡胶主体和金属接头脱开拔脱，在标称工作压力范围内，不会出现连接部位渗漏或脱开的问题。从实际使用的功能特性来看，这款伸缩结构除了基础的位移补偿作用，还能有效隔断振动传递：比如水泵出口、小型空压机出口的管路，设备运行时会产生持续的高频振动，如果直接用刚性管路连接，振动会顺着管路传递到整个管线系统，引发管路共振、支架松动、接口渗漏等问题，加装这款橡胶伸缩接头后，橡胶材质的阻尼特性可以吸收大部分高频振动，阻断振动的传递路径，降低整个管路系统的振动噪音，同时也能减少振动对管路上安装的压力表、流量计等精密仪表的冲击，延长仪表的使用寿命。

　　在安装边界方面，这款接头的整体长度根据通径不同有对应标准尺寸，安装时需要预留足够的轴向伸缩空间，不能把接头完全压缩到极限长度安装，也不能在过度拉伸的状态下强行对接，要预留出运行时的热胀冷缩余量；螺纹旋合时要在螺纹部位缠绕合适的密封带，保证螺纹连接的密封性，同时拧紧力矩要控制在合理范围，避免力矩过大导致金属接头的螺纹滑牙或者挤裂接头部位；布置管路支架时，支架要设置在接头两侧的刚性管路上，不能让接头本身承受管路的重量，避免长期承重导致橡胶主体变形、接口密封失效。另外，橡胶主体的材质可以根据输送介质的特性做适配，输送普通常温清水用通用天然橡胶配方即可，输送含油介质则用耐油丁腈橡胶，输送有弱腐蚀性的化学介质则对应选用耐腐橡胶材质，

　　覆盖不同工况的使用需求。不同于焊接式的刚性补偿器，这款螺纹连接的伸缩接头后期维护更换也十分方便，不需要切割管路、动火作业，只要拧开两端的螺纹接头就能拆下更换，在不停产的小管路维护场景中优势十分明显，也降低了后期运维的成本与操作难度。在三维建模过程中，这款结构的建模重点在于中间橡胶波纹部分的轮廓控制，要保证波纹的壁厚均匀，避免出现局部壁厚过薄导致承压能力不足的问题，两端金属接头的螺纹部分要符合标准管螺纹的参数，保证和通用管路配件的互换性，金属接头与橡胶结合部位的防滑槽结构要准确还原，才能体现实际产品的连接可靠性，整体装配完成后要验证轴向伸缩、径向偏移的活动余量，确认结构的活动范围符合补偿量的设计要求，避免干涉导致补偿功能失效。
