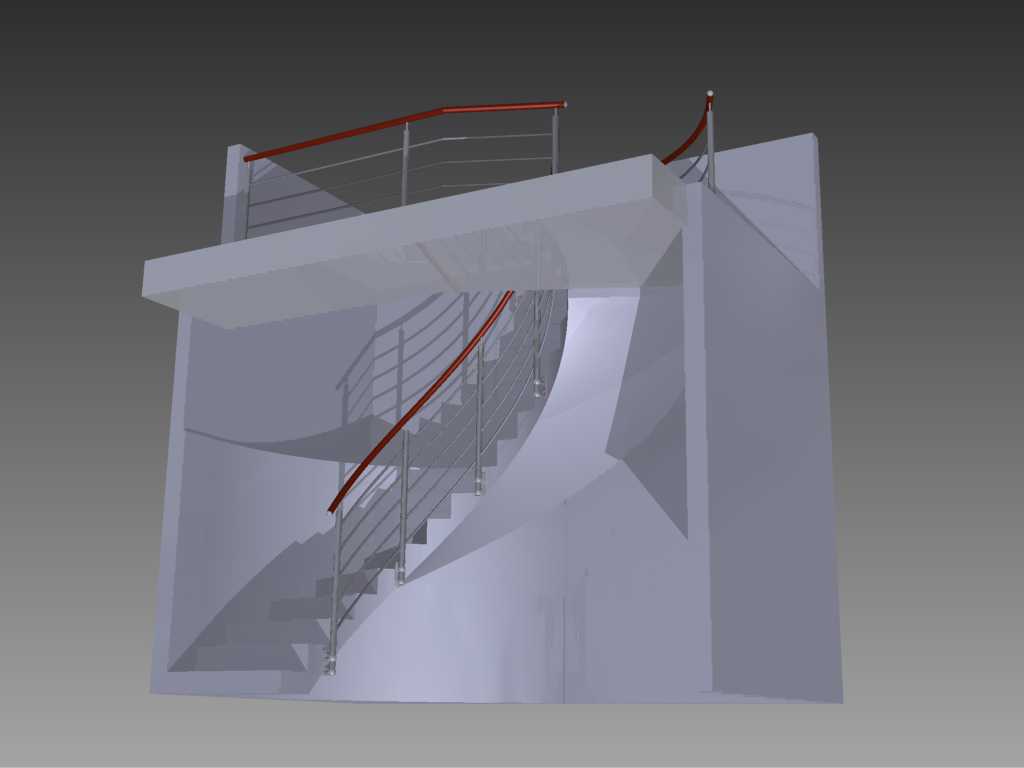

复式建筑弧形螺旋楼梯防护结构设计

　　这套螺旋楼梯防护结构，主要适配复式住宅、小型商业夹层、loft办公空间的竖向交通衔接场景，区别于常规直跑楼梯的线性占用逻辑，螺旋梯段以中心虚拟轴线为回转基准，能在极小的平面投影范围内完成多层空间的垂直连通，尤其适合层高3.2米至4.8米、平面预留洞口直径2.2米至2.8米的紧凑空间，不会像直跑梯那样割裂空间动线，也能避免折角楼梯带来的通行磕碰风险。

　　从实际使用维度看，这套结构的核心作用是完成竖向通行的同时，通过连续的防护栏杆消除梯段临边的坠落风险，梯步采用扇形踏步布局，每一级踏步的内侧宽度控制在100mm以上，外侧有效踩踏宽度保持在240mm至280mm区间，完全满足日常单人通行、搬运小型家居物件的通行需求，踏步前缘做了微小的圆角处理，避免日常通行时鞋尖卡滞、磕碰的问题。

　　设计过程中首先锚定的是空间安装边界，先根据现场预留的楼板洞口确定回转半径，中心虚拟轴线距离结构墙体的最小净距控制在1.1米以上，保证梯段安装完成后，扶手外侧与墙面预留不小于50mm的安装间隙，避免后期装修、墙面施工时出现干涉。梯段的承重侧梁采用一体化的弧形折弯结构，替代传统分段拼接的侧梁形式，既减少了现场拼接的焊缝工作量，也能保证整个梯段的承重一致性，侧梁与上下层楼板的连接端，预先做了埋板适配的连接法兰，安装时直接与楼板预埋的承重钢板焊接固定，不需要在现场做二次裁切调整。

　　防护栏杆的设计兼顾了防护性能与视觉通透感，竖向栏杆采用等间距排布，净间距严格控制在110mm以内，避免儿童攀爬时出现头部卡滞的安全隐患，栏杆底部与梯步的连接采用隐藏式固定座，固定螺栓完全藏在踏步面层以下，不会在踏步表面突出尖锐的连接结构，日常清洁时也不会出现卫生死角。顶部扶手采用连续的弧形曲面造型，顺着梯段的螺旋走向平滑过渡，在上下层楼板的衔接位置，扶手做了自然的收头处理，延伸至楼板临边防护段150mm以上，保证人员在梯段起止位置扶握时不会出现断档。

　　结构受力层面，整个梯段的荷载传递路径清晰，踏步承受的竖向荷载直接传递给两侧的弧形侧梁，侧梁再将荷载传导至上下层的楼板连接点，不需要额外设置中心承重柱，最大程度释放了梯段下方的空间，可作为储物区、小型景观区使用，不会出现中心柱遮挡空间的问题。栏杆的水平抗推力按照建筑临边防护的荷载要求设计，每延米可承受不小于1kN的水平推力，完全满足民用建筑的防护安全标准。

　　安装适配性上，这套结构所有构件均在工厂完成预拼装校验，弧形侧梁、踏步、栏杆、扶手的连接孔位全部预先加工完成，现场只需要按照编号完成拼接固定即可，不需要现场做弧形构件的弯制定型，能大幅缩短现场安装的工期，也能避免现场加工带来的尺寸误差。针对不同的装修风格，扶手可适配木质、不锈钢、高分子材料等多种面层材质，栏杆也可根据需求更换为玻璃栏板、金属网栏板等形式，不需要改动主体承重结构的尺寸。

　　在通行体验的细节处理上，梯段的坡度控制在38度至42度区间，比常规直跑楼梯的坡度稍陡，但因为螺旋梯段的行走节奏是连续回转的，实际行走时不会有明显的陡峭感，每一级踏步的高度控制在180mm至200mm，符合民用建筑楼梯的步高舒适区间，不会出现步高忽大忽小导致的踏空风险。在梯段与上层楼板的衔接位置，特意做了踏步宽度的过渡处理，最靠近上层楼板的三级踏步，外侧宽度逐步加宽至300mm，给人员上下梯段时提供更平稳的落脚过渡，避免临近楼层时因为踏步宽度突变出现踩空问题。
