星型排布径向电机结构展示模型

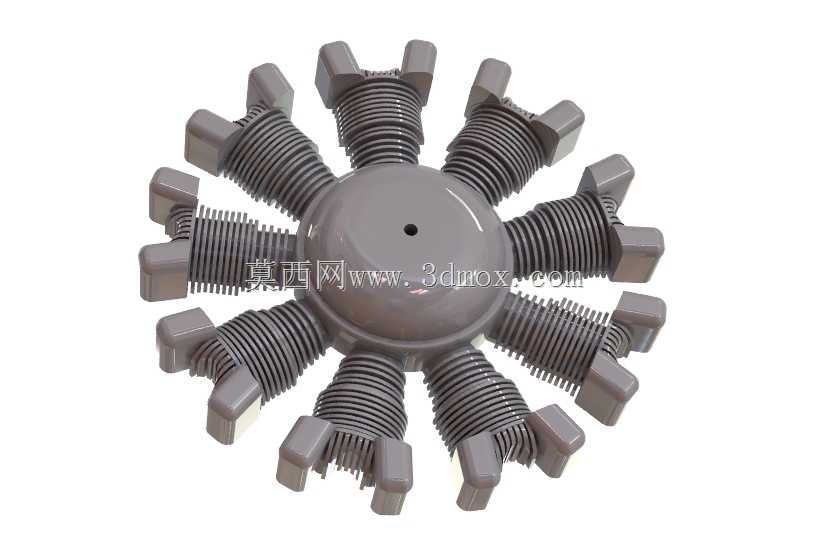

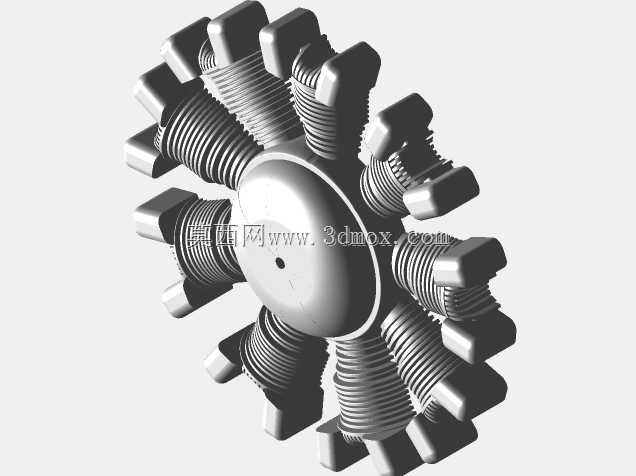

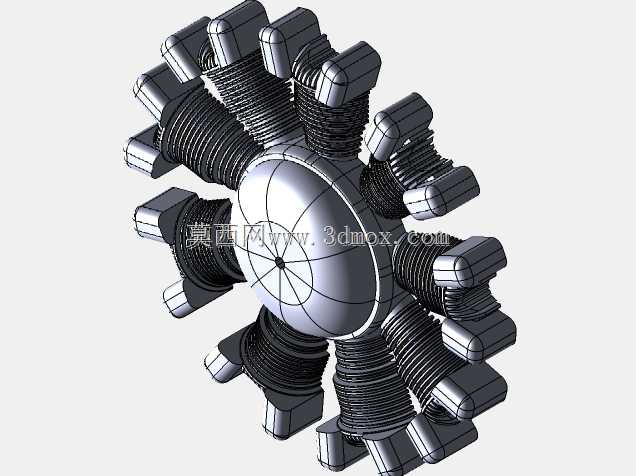

这款径向电机采用星型周向排布的缸体结构，在小直径安装空间内实现了大排量动力输出的设计目标，这类结构最初多用于航空活塞发动机，现在也常被复刻为教具模型、3D打印展示件，也可作为真空成型工艺的母模使用，帮助工艺人员快速完成壳体类零件的吸塑成型模具制作。从结构设计逻辑来看，周向均匀分布的九个缸体沿中心曲轴壳体径向布置，每个缸体的散热鳍片都沿轴向做了等距开槽设计，既可以在实际运行时增大散热面积，提升持续工作时的热交换效率，也能在3D打印制作时减少实体填充量，降低打印耗材成本，同时避免大截面打印时的翘曲变形问题。中心壳体为圆盘式结构，中心预留的小孔是曲轴定位基准孔，所有缸体的安装定位面都以该孔为基准做圆周均布，形位公差控制在0.02mm以内，保证每个缸体的活塞连杆组件运动轨迹都能准确交汇于曲轴中心，避免运行时出现卡滞、偏磨的问题。安装边界方面，整体结构的最大外缘由所有缸体的端部端面围成，外接圆直径可根据实际使用需求等比例缩放，中心壳体的厚度方向预留了标准端盖安装止口，可直接适配同规格的密封端盖，不需要额外做结构修改。每个缸体的端部都做了方形安装凸台，既可以作为缸头部件的安装定位面，也能在模型展示时作为支撑脚，让整个模型可以平稳放置在展示台面上。在实际教学场景中，这类等比例缩放的结构模型可以帮助初学者快速理解径向动力装置的排布逻辑，理解周向均布结构的动平衡设计思路——所有缸体的重量差控制在1g以内，运转时的离心力可以相互抵消，不需要额外加装大尺寸平衡块就能实现平稳运行。如果作为真空成型母模使用，所有外表面的棱角都做了R0.5的圆角过渡，避免吸塑时出现应力集中导致的板材破裂问题，同时散热鳍片的槽宽预留了2mm的脱模间隙，保证成型后的塑料壳体可以顺利从母模上取下，不会出现卡模、拉裂的情况。结构设计时还特意将所有加强筋都布置在壳体内部，外表面保持相对规整的曲面形态，既保证了壳体的结构强度，也让外观更具工业设计美感，适合作为工业展示、科普教具使用。
