775型直流有刷电动机结构三维建模

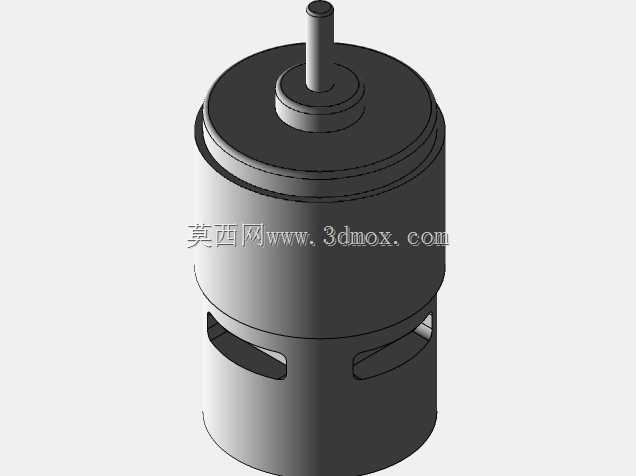

这款775规格的直流有刷电机，是小型动力驱动场景里应用极广的动力元件，在桌面级小型设备、DIY电动工具、小型输送模组、家用小电器、模型动力改装领域都有极高的出镜率。从结构设计来看，模型完整还原了量产775电机的全部实体特征：机壳采用卷制薄壁圆筒结构，侧面预留的两组对称长条形通风槽，是针对电机持续运转时的碳刷磨损散热、绕组温升控制设计的，实际选型时这部分通风结构直接决定了电机的持续负载耐受能力，封闭环境安装时如果遮挡通风槽，会直接导致电机额定负载下温升超标，缩短碳刷与绕组的使用寿命。输出轴采用标准直径的光轴出轴设计，轴伸长度匹配常规的联轴器、同步轮、小齿轮安装尺寸，轴根位置的台阶定位结构，能在装配时快速限定传动件的轴向安装位置，避免传动件轴向窜动蹭到前端盖。前端盖的沉头安装孔位完全还原量产件的孔距参数，做设备结构设计时可以直接参考这个孔位布局设计电机安装座，不需要额外测绘实物，安装座的设计要注意预留至少1mm的同轴度调整余量，避免硬连接导致电机轴受径向力过大，加速轴承磨损。机壳尾部的端盖结构上，预留了碳刷架的安装卡槽，模型里也还原了碳刷腔的开口特征，实际维护时可以通过这个开口直接更换碳刷，不需要完全拆解电机。从安装边界来看，这款电机的外径、总长度、轴伸尺寸都符合行业通用的775电机规格，做结构适配时不需要担心尺寸偏差，在小型自动化设备的进给机构、桌面3D打印机的挤出驱动、小型台钻的动力单元、电动滑板的辅助动力改装场景里，这个尺寸的电机可以直接替换同规格的不同品牌产品，安装接口完全通用。建模时对机壳的表面圆角、端盖的压合接缝、通风槽的冲压翻边都做了细节还原，不是简化的概念模型，做设备装配干涉检查时，可以直接导入装配体验证安装空间，避免实际加工安装座时出现尺寸干涉。这类电机的实际输出扭矩区间、空载转速都和供电电压直接相关，结构设计时除了匹配安装尺寸，还要注意预留接线的走线空间，尾部的接线端子位置要和设备内部的走线槽对齐，避免线材被转动部件剐蹭。
