汽车维修用多工位喷油器清洗检测设备

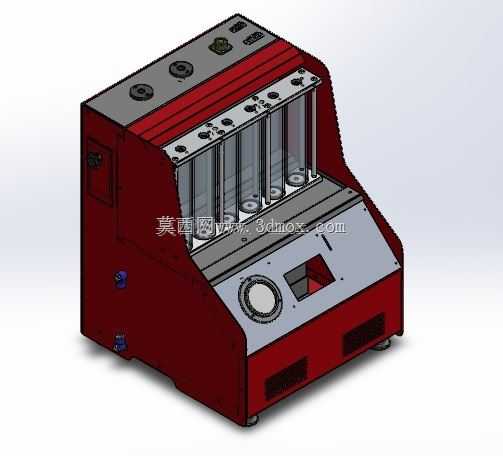

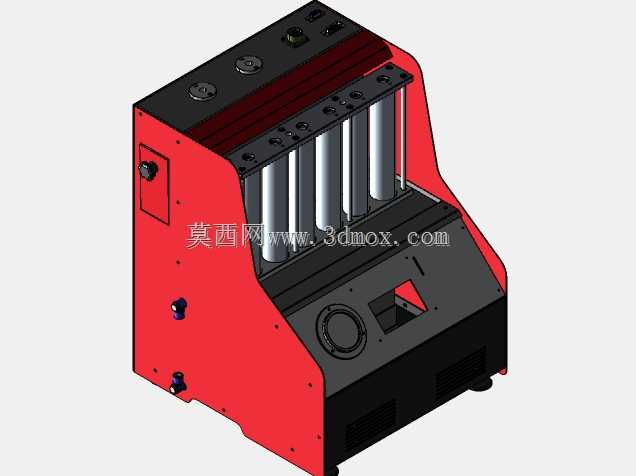

这款设备主要面向汽车后市场维保场景，针对汽油发动机喷油器长期使用后出现的积碳堵塞、喷油量不均、雾化不良等常见故障设计，可同时完成多支喷油器的清洗与工况模拟检测，替代传统单工位设备效率不足的问题，适配市面绝大多数乘用车辆的歧管喷射喷油器装夹作业。设备整体采用斜置操作面布局，上部为透明观察舱，可同时容纳六支喷油器竖直装夹，舱体采用透明耐油板材围挡，作业过程中可直接观察各喷油器的雾化形态、喷油油束角度，判断是否存在滴漏、堵塞、喷孔偏斜等问题，透明舱下方设置集油回流结构，清洗测试用的燃油可通过导流槽回流至下部储液腔，避免测试介质洒落污染作业环境。操作面板区域集成了压力表、流量调节旋钮、工况切换开关与数显窗口，可模拟发动机不同转速下的燃油喷射压力、喷射频率，对应检测怠速、中负荷、高负荷等不同工况下的单支喷油量偏差，偏差值超出阈值时可直接通过设备自带的超声波清洗回路对喷油器进行反向冲洗，清除喷孔内部附着的积碳与胶质残留，无需反复拆装喷油器即可完成清洗后复测。设备下部为一体式柜体结构，内置储液箱、燃油泵、超声波发生模块与电路控制单元，柜体侧面设置油路快插接口与排液阀，日常维护时可快速更换清洗介质、排出废油，底部配备可调支撑脚，可适应不同平整度的汽修车间地面，避免设备运行时因振动产生位移。设计过程中充分考虑汽修场景的操作习惯，将装夹工位高度设置在操作人员站立作业的舒适区间，所有操作控件均布置在斜置面板的伸手可及范围内，透明观察舱的倾斜角度匹配人眼站立观察的视线角度，无需俯身即可清晰查看所有喷油器的喷射状态，装夹机构采用快压式结构，更换不同规格喷油器时仅需调整定位块间距即可完成装夹，无需更换专用夹具，大幅缩短单批次作业的准备时间。设备的油路系统全部采用耐油密封件，可兼容汽油、专用喷油器清洗液等多种介质，电路部分做了防油溅密封处理，避免车间内的油雾、水汽渗入造成电路故障，整体外壳采用冷轧钢板折弯焊接后做喷塑处理，耐油污腐蚀，日常清洁仅需用抹布擦拭表面即可，适配汽修车间复杂的作业环境。
