钢管焊接式卡丁车承载车架结构设计

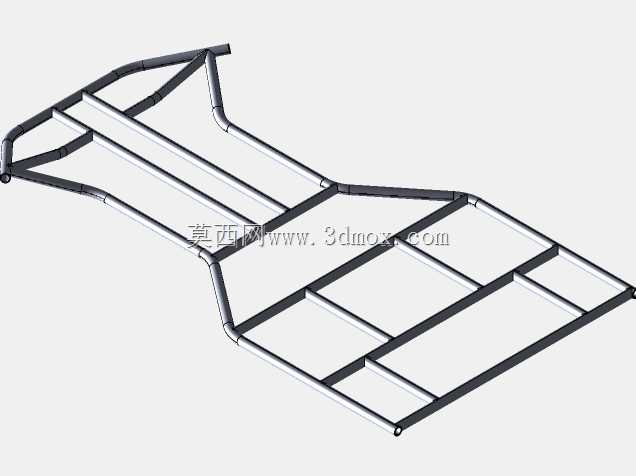

这款车架采用圆管弯折后焊接成型的空间桁架结构，是小型娱乐卡丁车的核心承载基体，日常应用于户外休闲卡丁车场、青少年卡丁车培训、景区观光代步卡丁车等场景，承担整车所有部件的安装定位与行驶载荷传递作用。设计阶段优先考虑了管材弯折的工艺可行性，所有弯折位置均预留了足够的管材变形余量，避免小半径弯折导致的管壁开裂、截面畸变问题，相邻管材的连接节点均采用相贯线切割后满焊处理，保证节点位置的抗扭、抗冲击性能，应对卡丁车行驶过程中遇到的路面颠簸、过弯侧倾、紧急制动带来的交变载荷。从安装边界来看，车架前部预留了转向机构的安装支座位置，匹配常见的齿轮齿条式转向器安装孔位，两侧的延伸管段用于固定前悬挂的摇臂铰接点，可适配不等长双横臂前悬挂结构；中部的框架区域为驾驶舱位置，预留了座椅安装固定点、油门刹车踏板组的安装平面，框架两侧的管段可直接作为防侧撞结构，无需额外加装侧防护件；后部的收窄框架用于固定动力单元与后驱动桥，预留了发动机或电机的安装吊点、后轴的固定支座位置，同时预留了传动系统的布置空间，可适配链条传动或轴传动的不同动力方案。外形尺寸上，整车架的轮距、轴距参数均参考民用娱乐卡丁车的通用规范设计，前部的防撞结构段向前延伸出足够的溃缩空间，碰撞时可通过管材的塑性变形吸收冲击能量，降低对驾乘人员的伤害；车架的整体重心布置经过优化，主要承载部件的安装位置均靠近车架纵向中心面，降低过弯时的侧翻风险。结构分析阶段针对车架的弯曲刚度、扭转刚度做了针对性的管材排布优化，纵向布置的主承力管采用更大管径的厚壁钢管，横向连接管采用稍小规格的管材，在保证整体结构强度的前提下尽可能控制车架自重，避免冗余重量影响车辆的动力表现与操控灵活性。所有管材的连接位置均做了圆弧过渡处理，避免应力集中导致的焊缝疲劳开裂，适配卡丁车高频次、高强度的使用场景，减少日常运营中的结构维护成本。
