内螺纹连接橡胶密封隔膜阀结构设计

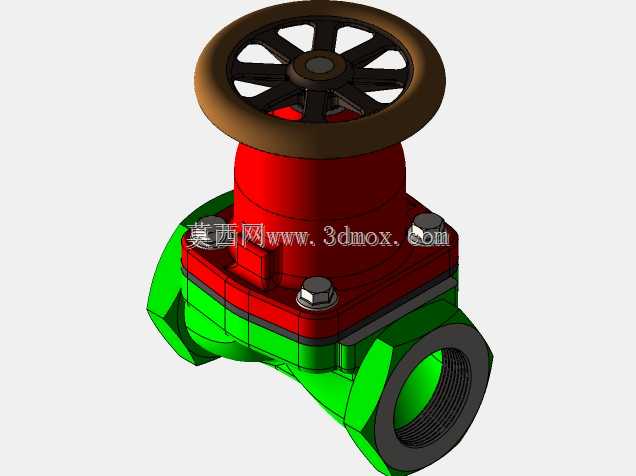

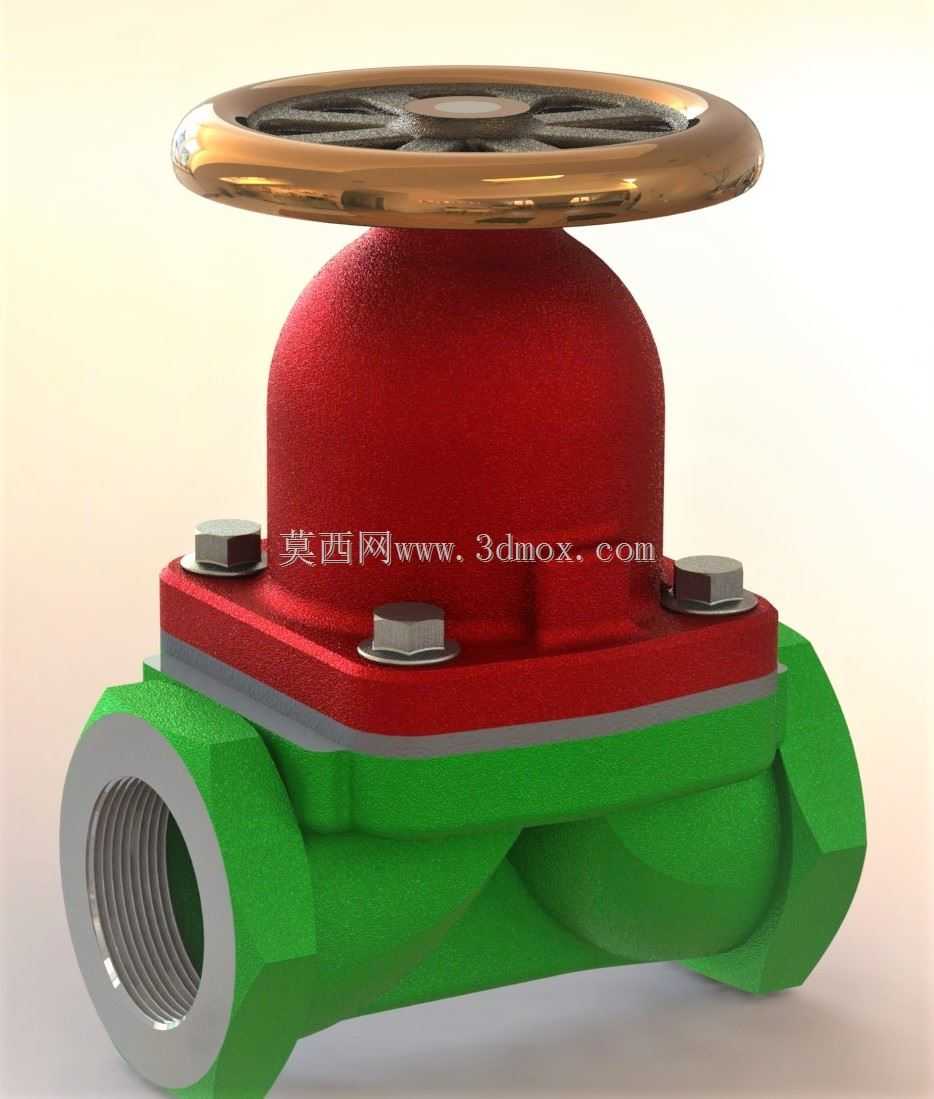

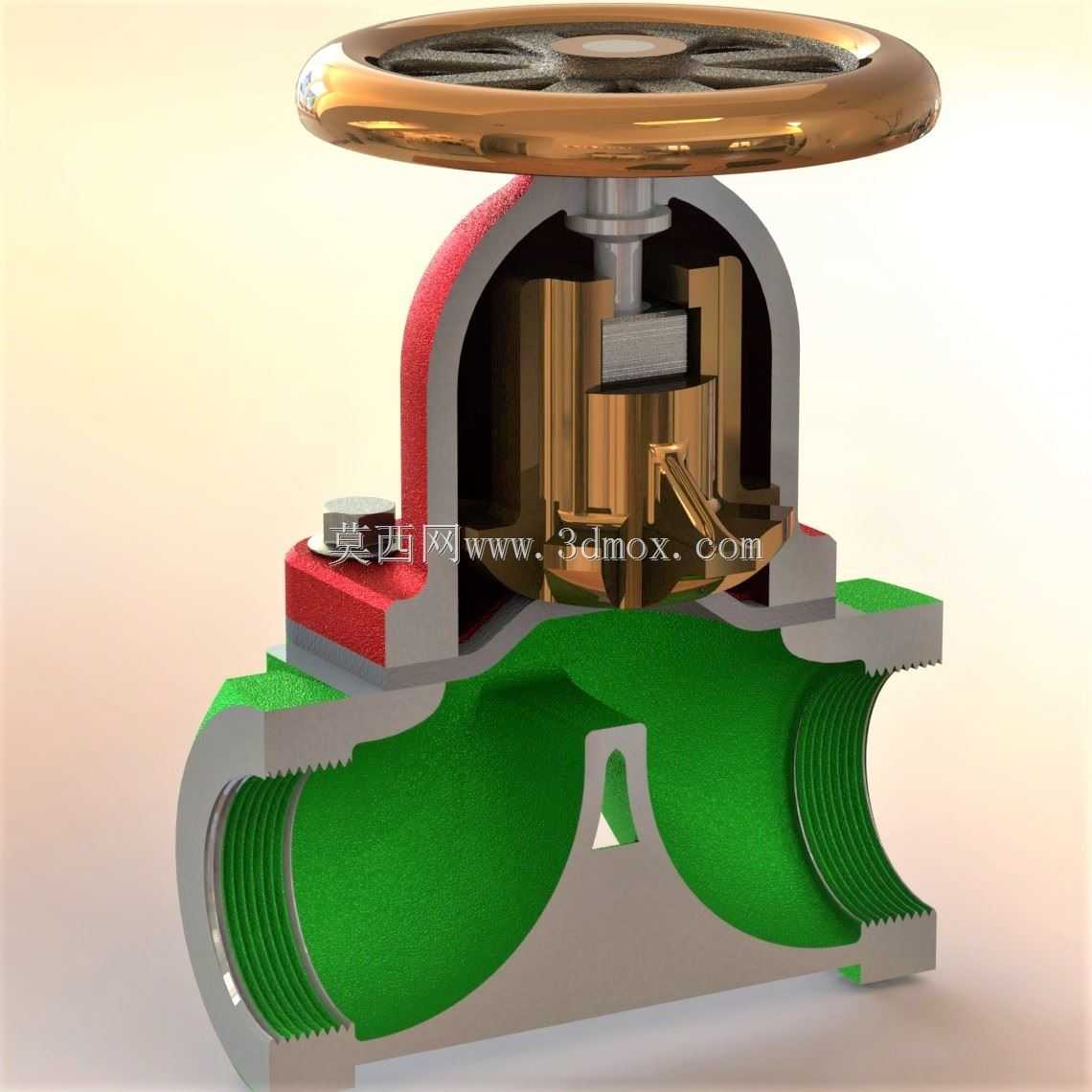

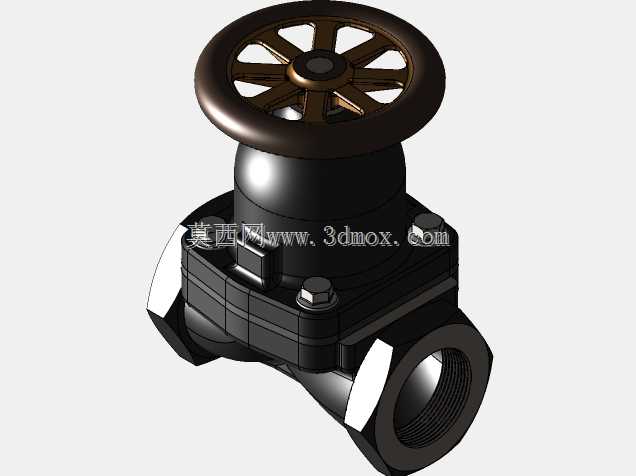

　　这款手动橡胶密封隔膜阀的三维结构，核心针对低压腐蚀性流体管路的通断控制场景设计，常见于化工药剂输送、市政给排水支管、食品卫生级流体管路以及小型水处理设备的管路节点中，依靠橡胶隔膜的形变实现流道的密封截断，避免输送介质与阀杆、驱动部件直接接触，从结构根源上杜绝介质外漏的风险，尤其适配带微小颗粒杂质、弱腐蚀性的流体输送工况。

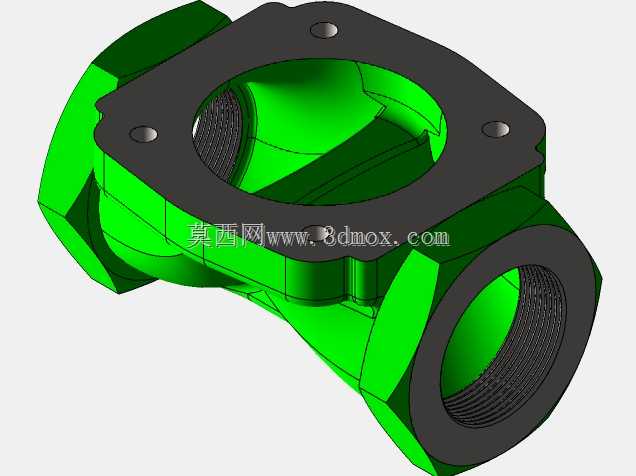

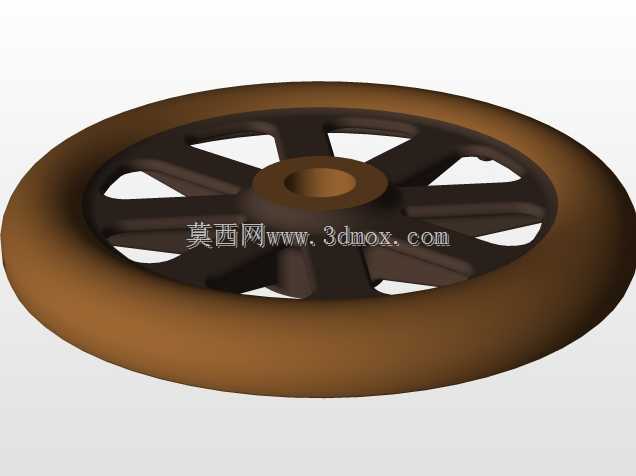

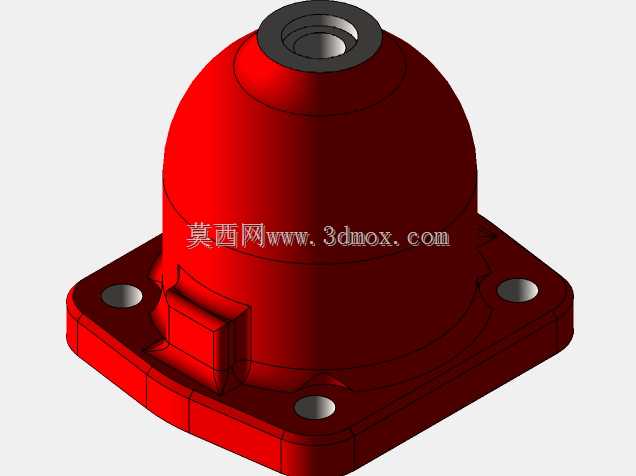

　　从结构设计逻辑来看，整体采用直通式流道布局，阀体流道无明显缩径与直角拐点，能大幅降低介质流经时的流阻损失，减少颗粒杂质在阀腔内部的淤积概率。阀体下部为绿色涂装的铸铁流道主体，两端加工标准管内螺纹，可直接与同规格的外螺纹管路旋合连接，无需额外焊接法兰，安装空间占用更小，适合小管径管路的紧凑布局场景，安装时仅需在管路对应位置预留扳手操作空间即可，无需额外预留法兰螺栓的拆装余量。上部红色阀盖通过四周均布的内六角螺栓与阀体紧固，螺栓预紧力均匀作用在隔膜压边位置，保证隔膜周边的密封可靠性，避免装配应力不均导致的隔膜边缘渗漏。顶部采用铜合金手轮驱动，手轮外缘做滚花防滑处理，操作时无需额外工具即可手动完成启闭动作，手轮与阀杆的连接采用防脱结构，避免操作过程中手轮脱落。

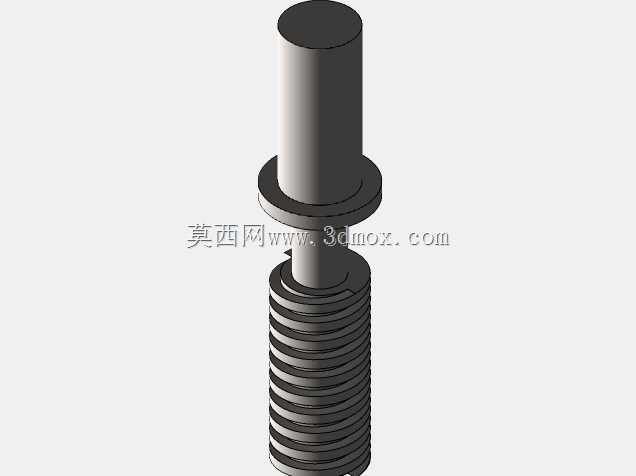

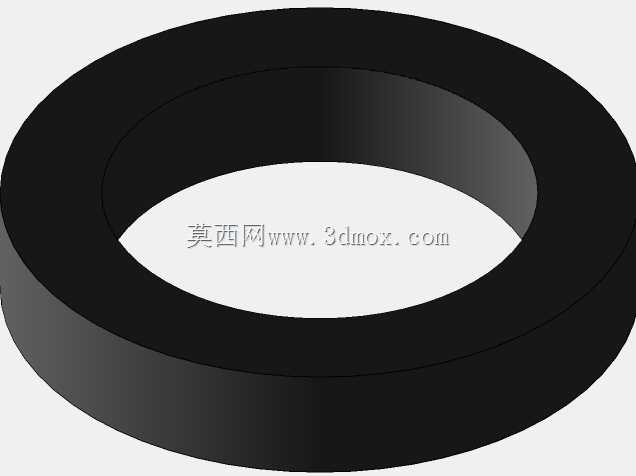

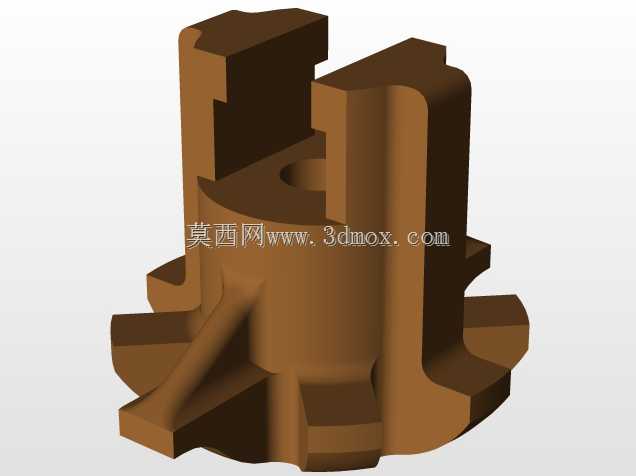

　　核心密封部件为夹布橡胶隔膜，隔膜将阀腔与上部驱动机构完全隔离，阀杆升降过程中带动隔膜上下形变，当隔膜下压至与阀体流道密封面完全贴合时实现管路截断，隔膜抬升时流道完全导通，密封面无相对摩擦，长期启闭操作不会出现密封面磨损泄漏的问题。设计过程中对阀杆行程做了精准限位，避免过度下压导致隔膜被过度挤压产生永久变形，延长隔膜的实际使用寿命。外形结构上，手轮直径大于阀盖外径，操作力矩更小，即使管路带压状态下也能轻松完成启闭操作，整体结构无外露的运动杆件，外部防护性能更好，适配多粉尘、潮湿的安装环境。
