铸铁辐条式184齿大模数直齿传动轮

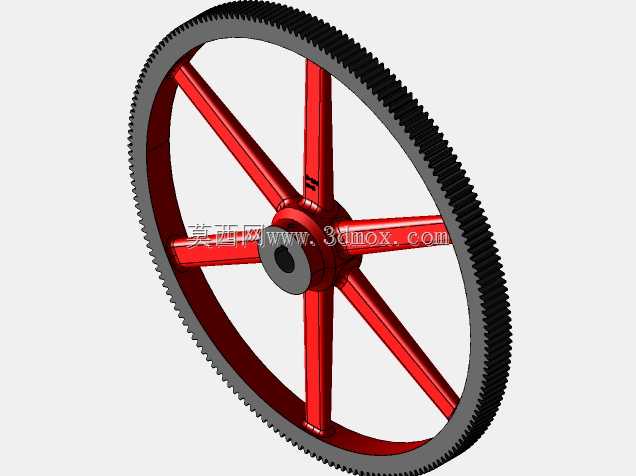

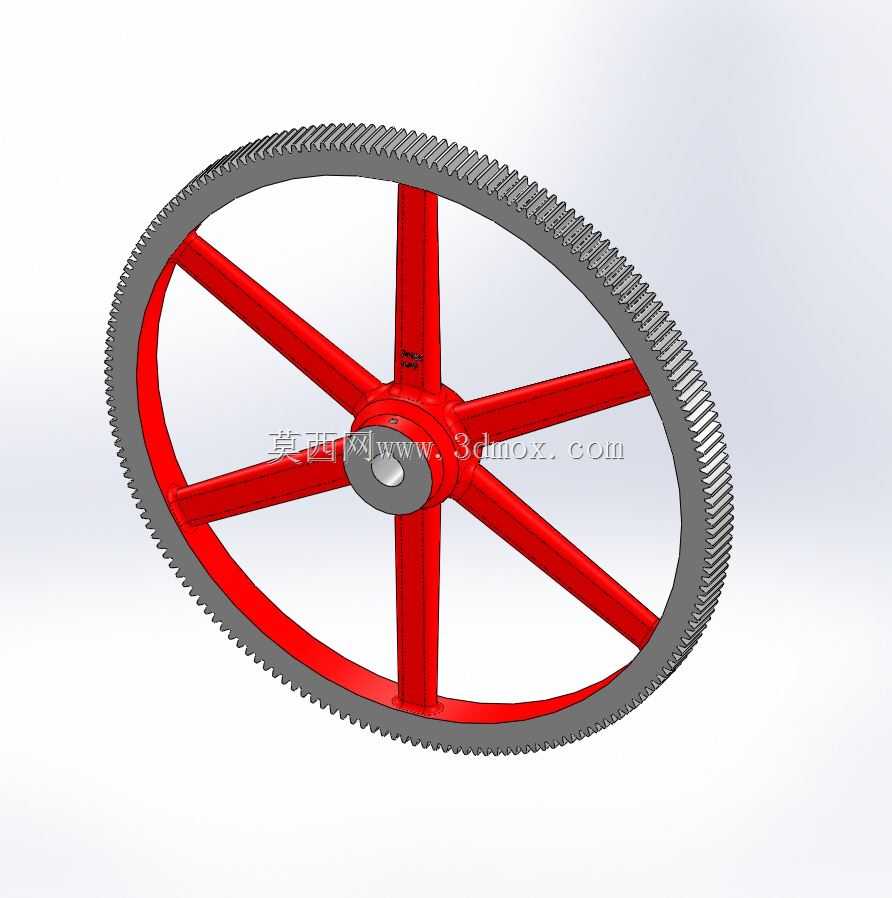

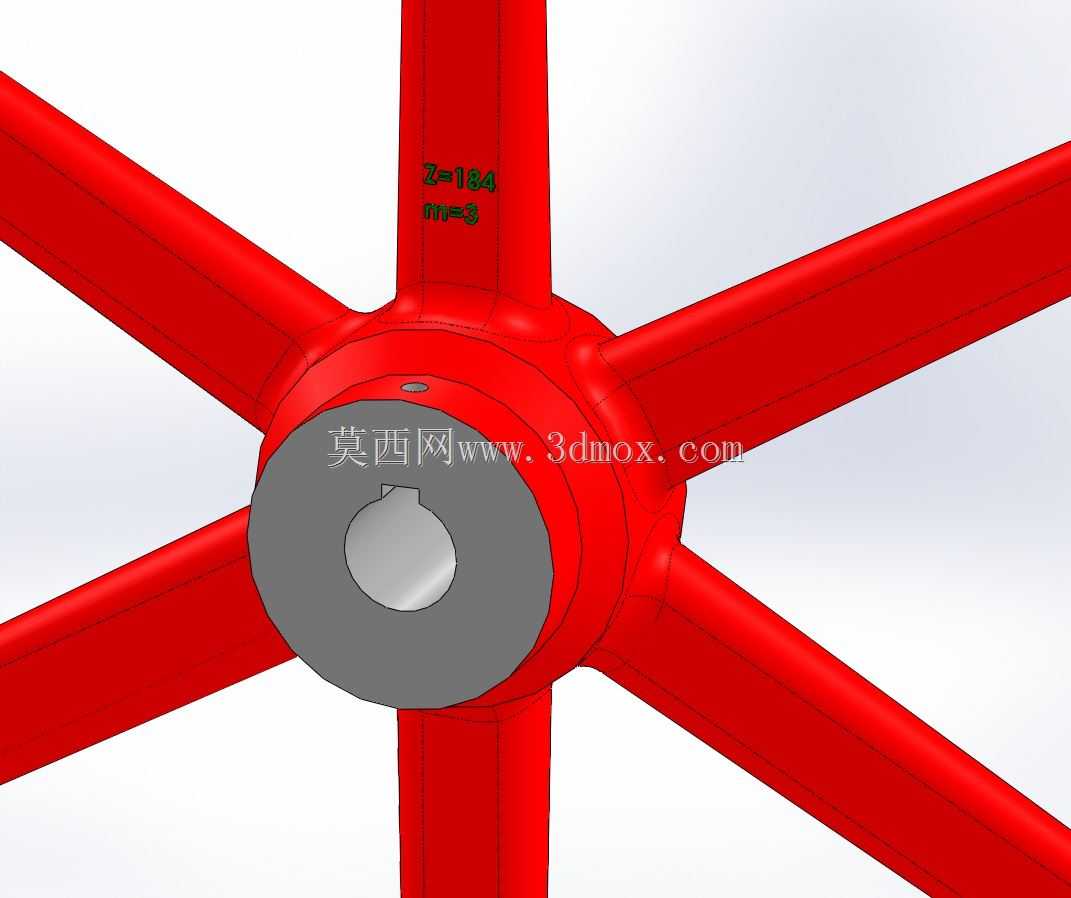

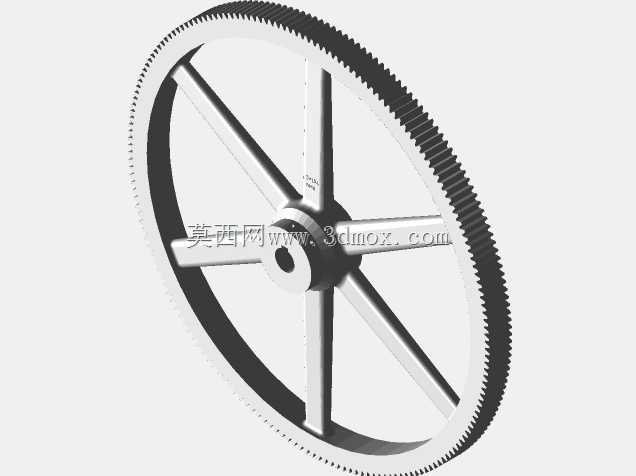

这款大齿数直齿轮采用辐条式轮体结构，区别于实心轮盘的厚重设计，六根均匀分布的辐条连接中心轮毂与外圈齿圈，在保证轮体整体刚性的前提下大幅降低自身重量，减少传动系统的转动惯量，适配中低速重载的开式传动场景，常见于矿山输送设备、建材加工机械、大型粮油加工机组的动力传递环节，这类场景往往传动中心距较大，不需要极高的线速度，但对传动件的承载能力、运行稳定性有明确要求。从设计逻辑来看，齿数设定为184、模数取3，对应的分度圆直径达到552mm，属于大直径传动齿轮范畴，这类齿轮如果采用实心结构，不仅铸造环节容易出现内部应力不均、冷却变形的问题，安装时也会给支撑轴带来额外的径向负载，辐条结构的排布刚好对应圆周六等分，每根辐条的截面尺寸经过受力校核，能够传递额定扭矩下的切向力，同时避免辐条自身在交变载荷下出现疲劳断裂。中心轮毂的内孔为光孔设计，可根据配套轴的实际尺寸进行键槽加工，安装时通过平键实现周向固定，轮毂端面预留有轴向定位的台阶面，能够与轴肩配合完成轴向限位，不需要额外加装复杂的定位套结构。齿圈部分采用直齿齿形，加工时不需要专用的螺旋角铣削工装，普通滚齿机即可完成齿形加工，后期维护更换时的配件适配性更强，直齿结构没有轴向分力，对支撑轴承的轴向承载要求更低，能够降低整套传动机构的轴承选型成本。齿面的加工精度满足通用开式传动的公差要求，啮合时的侧隙控制在合理范围，既不会因为侧隙过大造成传动冲击、反向空程量大的问题，也不会因为侧隙过小出现卡齿、润滑脂无法进入啮合面的异常磨损情况。轮体的材质选用铸铁，本身具备良好的减震性能，能够吸收传动过程中产生的振动与噪音，相比钢制齿轮的加工成本更低，铸铁本身的耐磨属性也能适应多粉尘、润滑条件一般的车间作业环境，不需要频繁做齿面维护。安装边界上，齿顶圆直径比分度圆直径大6mm，安装时需要预留足够的齿顶与防护罩间隙，中心轮毂的外径与辐条的连接位置做了圆弧过渡，避免应力集中，整个轮体的轴向宽度适配常规的轴承座安装间距，不需要对现有设备的安装位做改造即可直接替换同参数的老旧齿轮。
