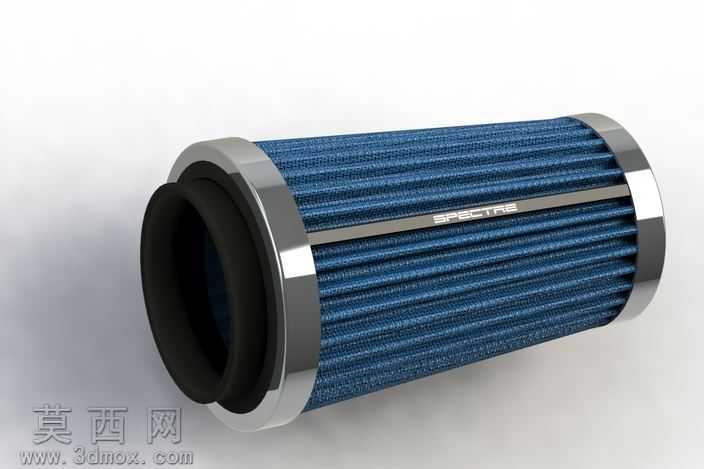

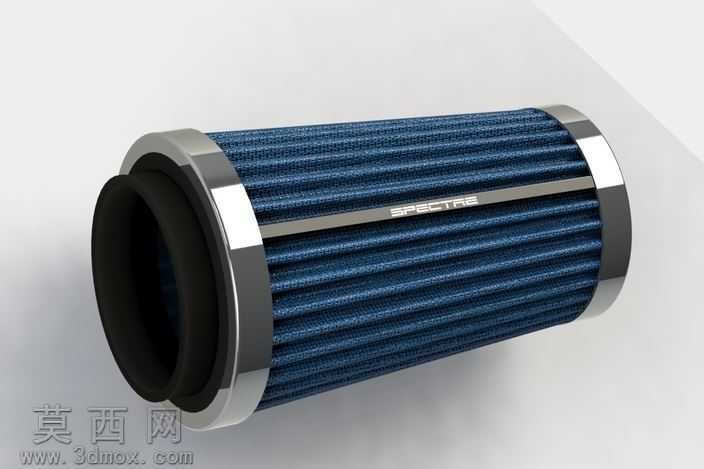

高流量改装款空气滤清器三维设计作品

本作品为高流量改装型空气滤清器的三维建模设计成果，建模阶段以实际改装空滤的实物测绘尺寸为基准，在三维软件中先完成核心结构的参数化搭建：首先构建两端的金属端盖特征，通过旋转凸台命令生成端盖的环形基体，再对端盖边缘做倒角处理还原金属包边的圆润质感，同时在进气端预留出适配进气管道的安装接口，接口处的密封胶圈结构通过单独的环形拉伸特征制作，还原胶圈的弹性形变预留空间。中部的滤材部分是建模的核心，先绘制滤材的褶皱截面轮廓，通过圆周阵列命令生成整圈的褶皱结构，精准还原褶皱滤材的疏密排布，既保证过滤面积的合理性，也还原高流量空滤的滤材形态特征；滤材中部的品牌标识条通过曲面包覆命令制作，贴合在滤材外表面，还原实物的标识细节。两端的金属固定卡箍通过薄壁拉伸与阵列特征完成，还原卡箍压紧滤材与端盖的装配关系，保证整体结构的装配逻辑符合实际产品的生产工艺。材质与渲染阶段，针对不同部件匹配对应的材质属性：金属端盖与卡箍采用抛光镀铬金属材质，调整反射率与粗糙度参数，还原亮面金属的高光反射与边缘反光效果；密封胶圈采用哑光黑色橡胶材质，调整漫反射颜色与低反光参数，还原橡胶的磨砂质感；褶皱滤材采用编织纤维材质，添加织物纹理贴图，调整凹凸贴图参数还原滤材表面的编织纹理与褶皱的立体起伏感，同时将滤材颜色调整为经典的高流量空滤蓝色，还原产品的视觉特征。渲染阶段采用三点布光方案，主光源从斜上方打亮产品主体，突出滤材的褶皱层次与金属端盖的反光，辅光源补亮暗部避免死黑，背景采用浅灰色渐变突出产品本身，最终渲染效果清晰展现空滤的结构细节与材质质感。设计过程中兼顾了结构的合理性与视觉还原度，所有部件的装配间隙符合实际产品的公差要求，既可以作为改装配件的展示素材，也可用于进气系统的装配模拟参考，完整还原了这类高性能空气滤清器的外观与结构特征。
