爱依玛TDA7489双声道2.1功放板结构

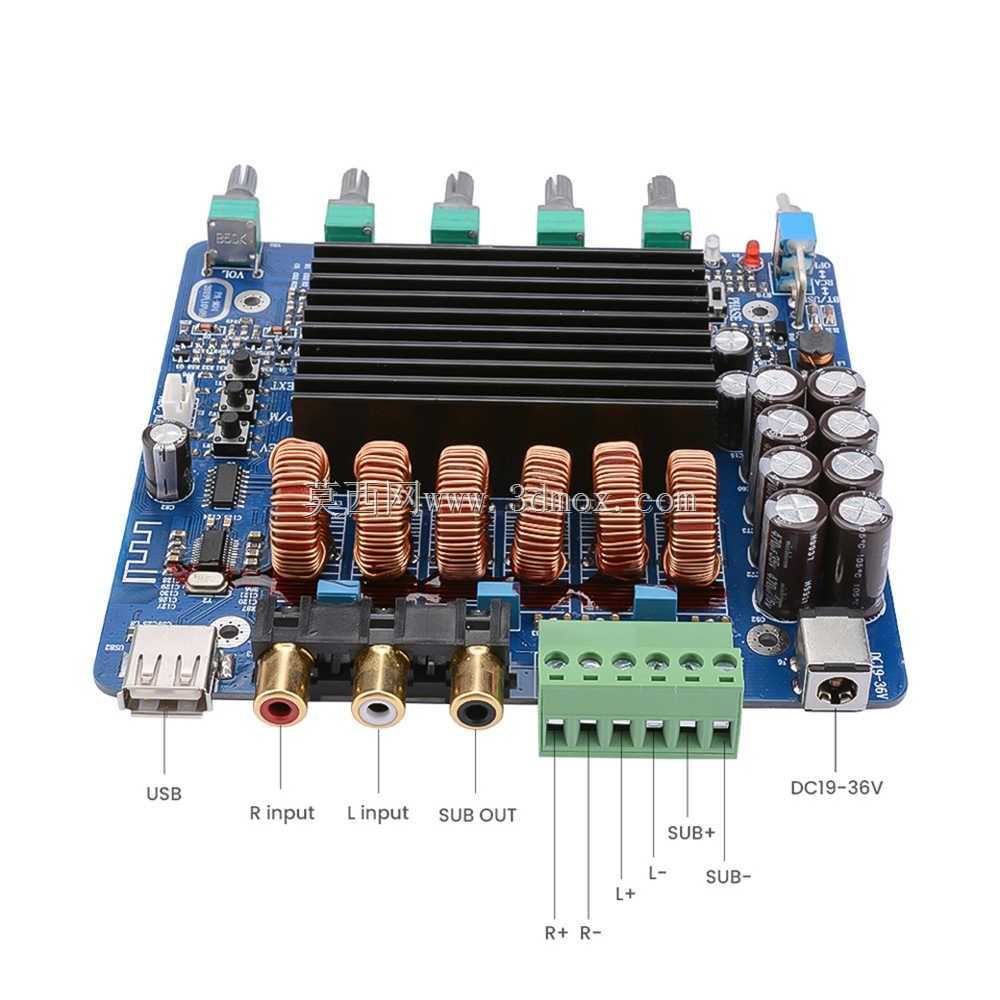

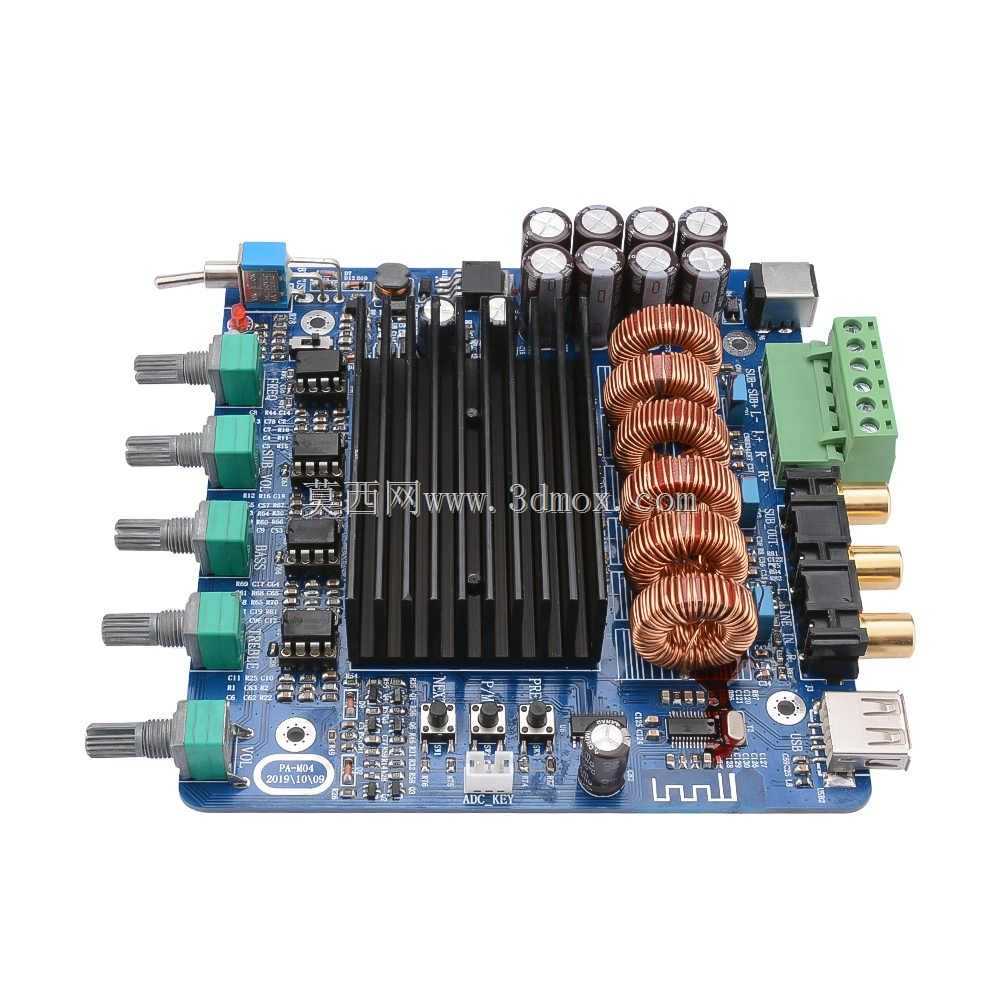

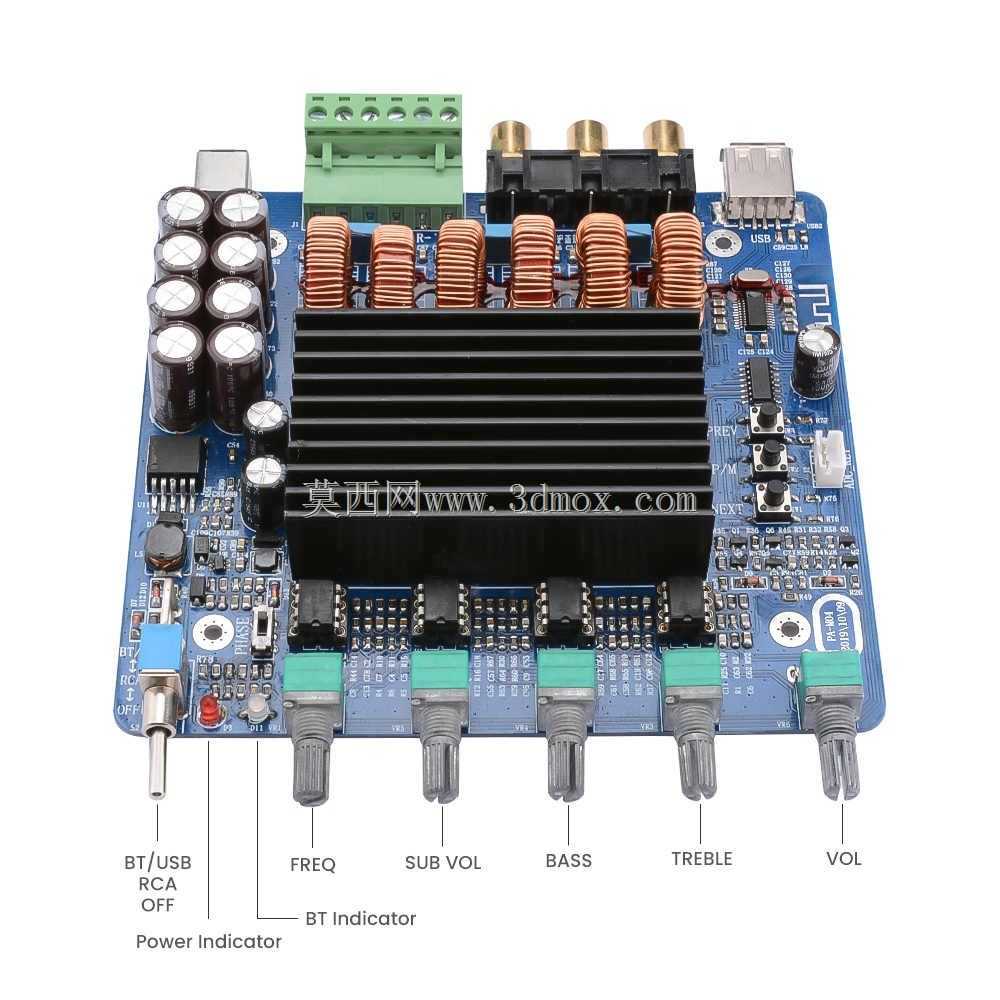

　　这款2.1声道功率放大板，核心采用阻尼级功放芯片方案，主要面向桌面音响系统、小型家庭影音搭建、DIY音箱改装等场景使用，可同时驱动左右主声道与低音声道扬声器，适配4-8欧姆阻抗的扬声器单元，双主声道在4欧姆负载下可输出160W每声道的功率，3欧姆负载下单声道功率可达220W，频率响应覆盖20Hz至20KHz全音频频段，能够满足日常家用听音、小型场地扩声的功率输出需求。从结构设计来看，板载元件布局遵循功率回路最短原则，大电流通路采用加宽铜箔走线，功率输出端搭配多颗大容量电解电容做储能滤波，有效降低大动态输出时的电源内阻影响，信号输入与电位器调节端布置在板卡侧边，方便外接音频信号与调节旋钮的安装固定，板卡上方覆盖整块铝制散热鳍片，

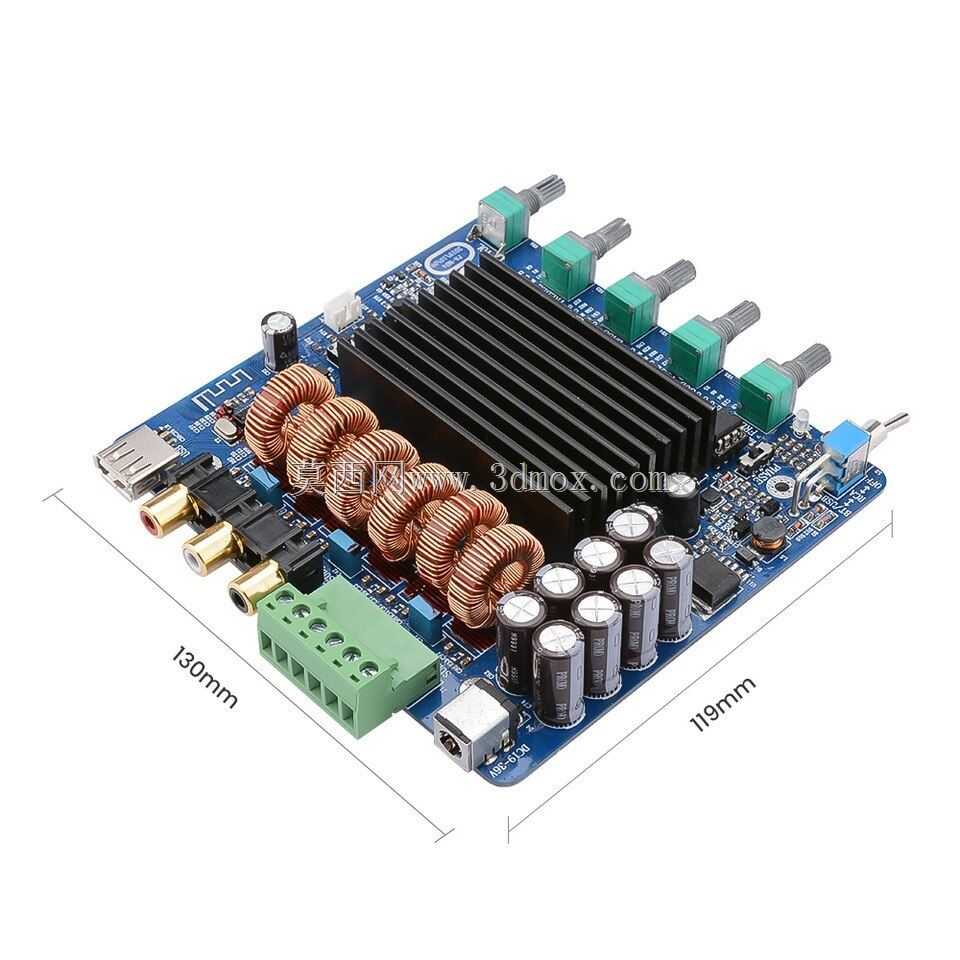

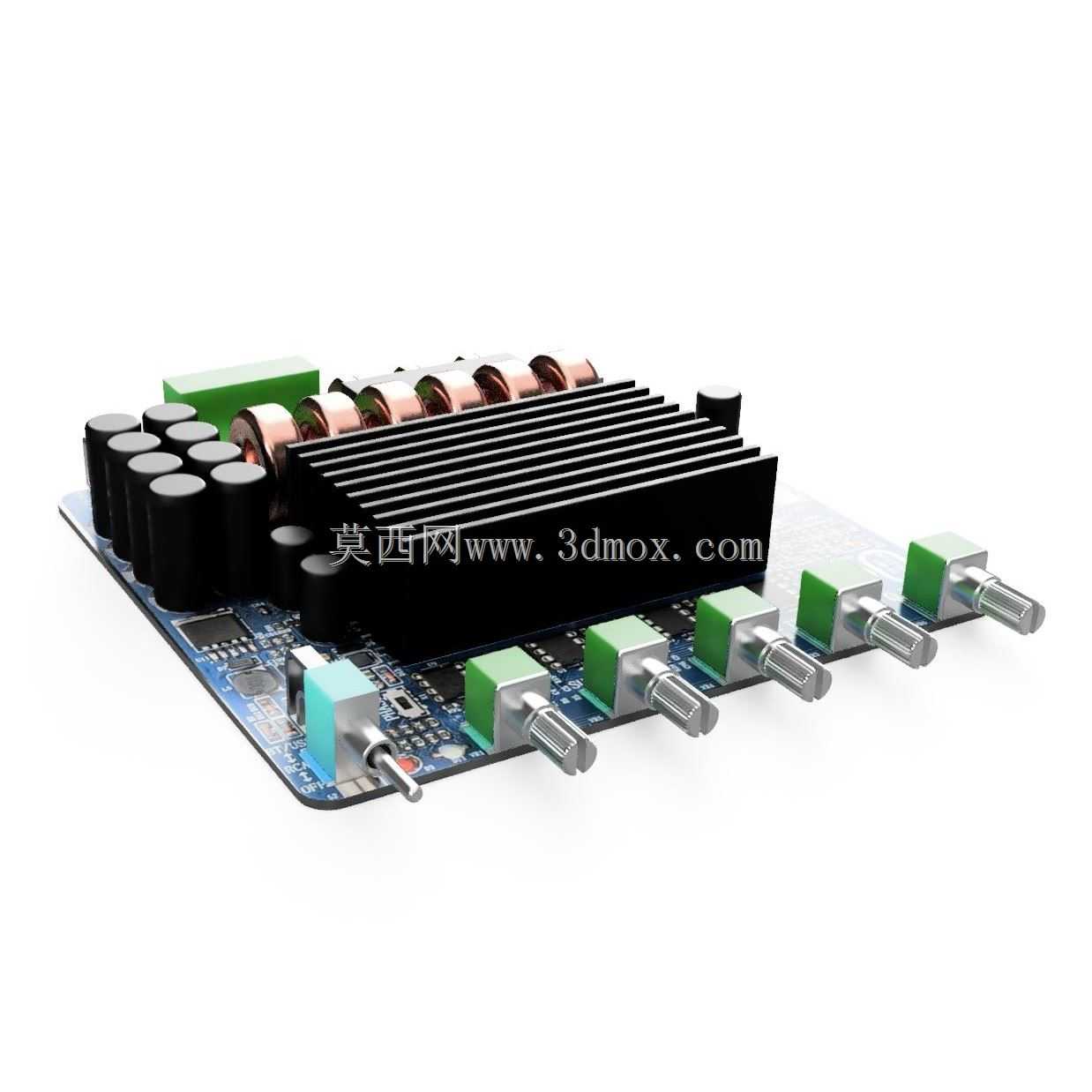

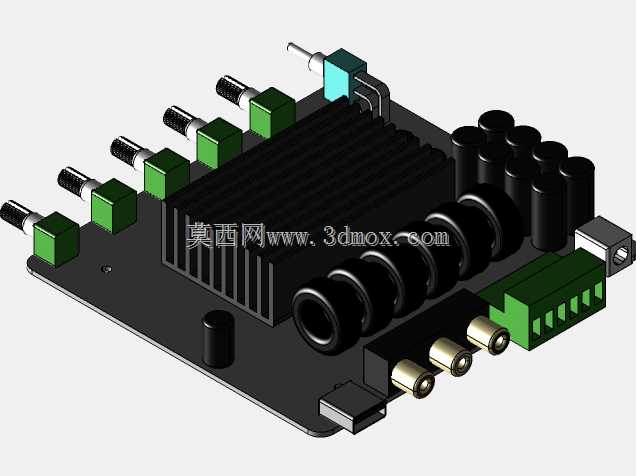

　　通过导热介质与功放芯片紧密贴合，保证长时间大功率工作时的芯片结温处于合理区间，避免过热保护触发。板卡的供电输入支持DC19V至DC36V宽电压范围，推荐供电电压为DC32V，最小输出电流承载能力为5A，设计时充分考虑了不同规格开关电源、线性电源的适配性，电源输入接口做了防反接防护设计，避免接线失误造成板卡元件烧毁。安装边界方面，板卡整体为矩形PCB结构，接口全部沿板边布置，电位器、输入输出接口的伸出长度经过测算，适配常见的机箱面板开孔尺寸，散热片高度控制在常规小型功放机箱的内部空间容纳范围内，固定孔位按照通用PCB安装孔距设计，可直接通过铜柱固定在机箱底板上，无需额外做安装位改造。建模过程中通过实物逆向测绘完成各元件的位置、

　　尺寸还原，电容、电感、接口、散热片等元件的外形与实际装配位置一致，可直接用于功放机箱的结构适配设计、装配干涉检查，也可作为音响类产品开发时的功放模块选型参考，帮助结构设计师提前确认板卡与机箱内部其他部件的空间避让关系，减少打样验证阶段的装配问题。在实际选型使用时，需要注意匹配对应功率的电源模块，保证供电电流满足峰值输出需求，同时散热片的安装要保证与芯片的接触压力均匀，导热硅脂涂抹厚度适中，避免热阻过大影响散热效果，外接扬声器时要注意相位一致，避免声场抵消影响听感。
