SBM-20盖革管核辐射探测组件结构

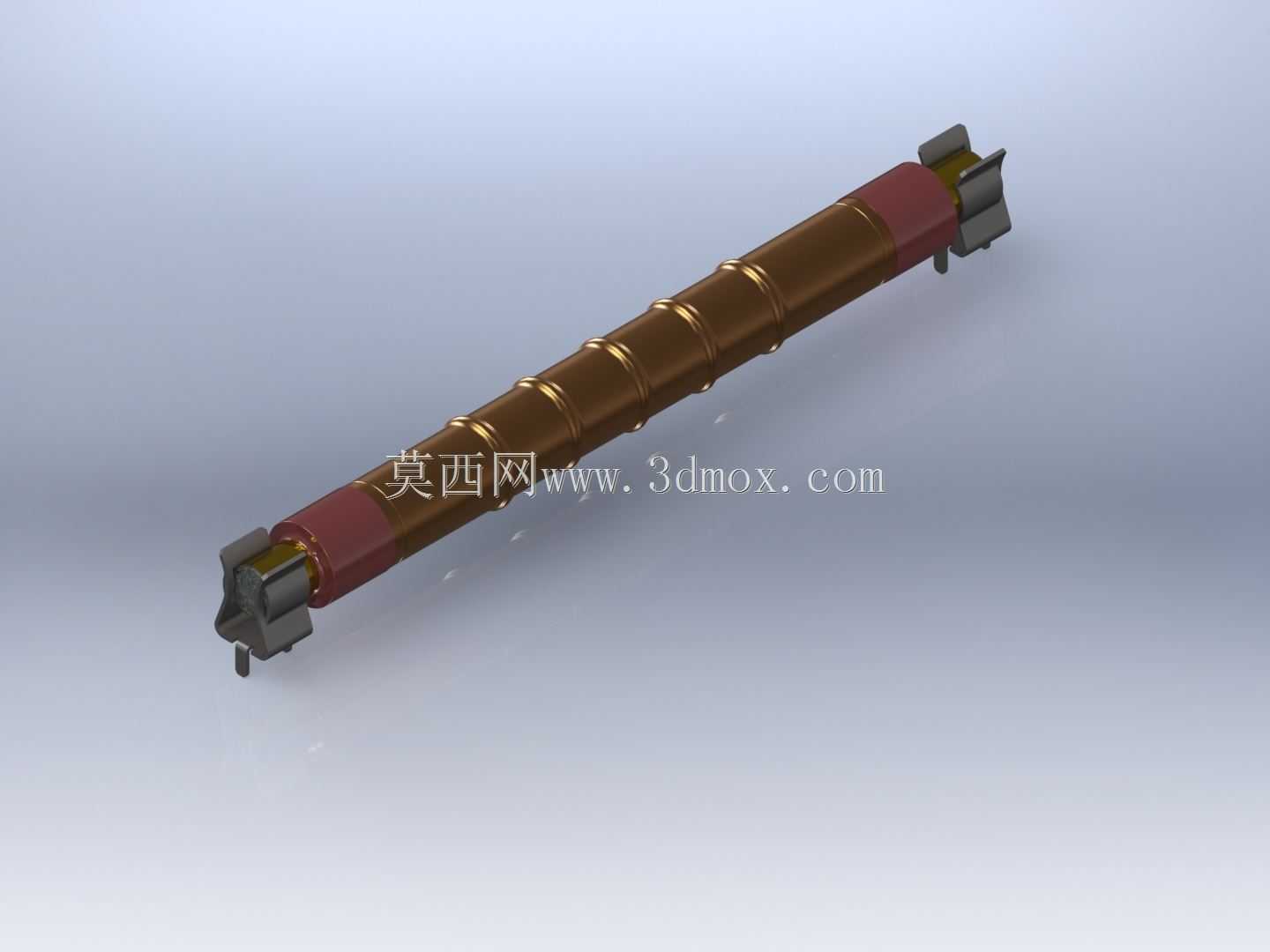

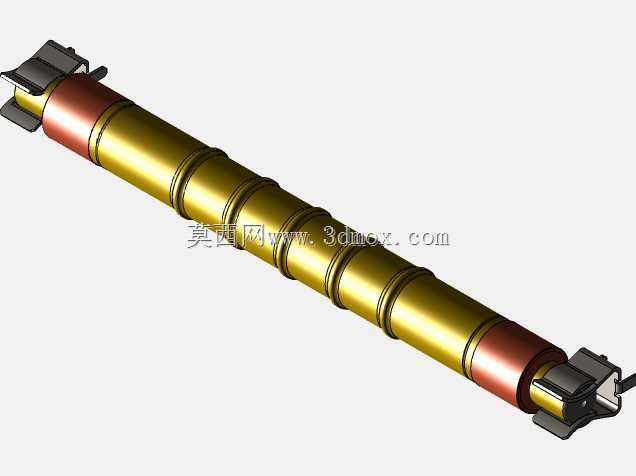

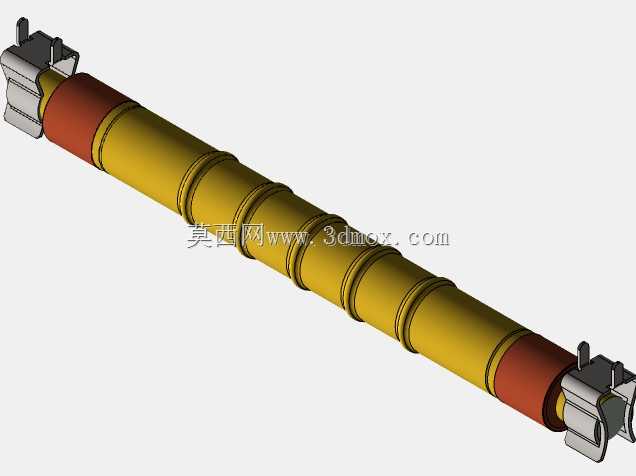

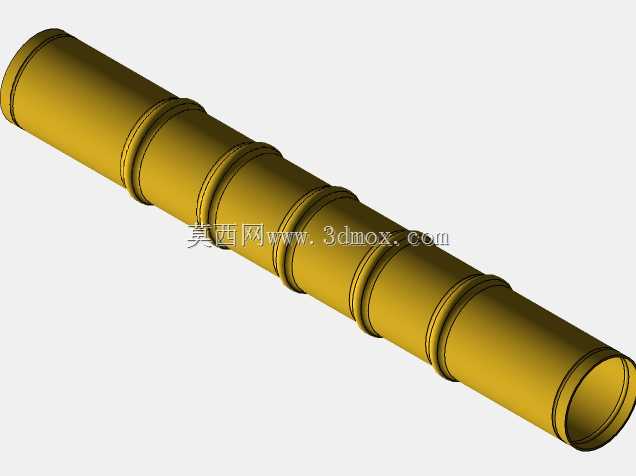

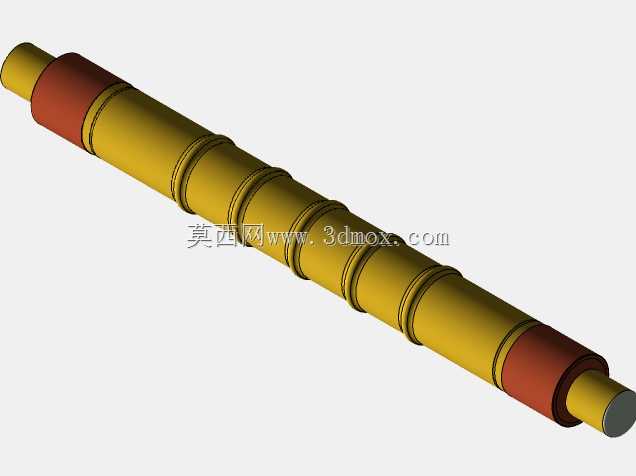

在核辐射监测设备的研发与小型化改造场景中，盖革管作为核心探测传感部件，其结构适配性直接决定整机的探测灵敏度与安装可靠性。这款SBM-20盖革管的三维结构设计，完全围绕硬β与γ射线的探测需求展开，两端的金属连接端采用卡扣式结构设计，可直接适配标准6mm保险丝座的安装尺寸，无需额外设计定制转接支架，能大幅简化辐射监测类PCB板卡的装配流程，降低整机结构的空间占用。从结构设计逻辑来看，管体主体采用分段式绝缘包覆设计，中段的金属环筋结构一方面起到结构加强作用，避免安装过程中玻璃管体受外力挤压破损，另一方面可作为屏蔽结构的定位基准，方便在整机装配时搭配铅屏蔽层实现定向探测，减少环境杂散射线的干扰。两端的红色密封段采用耐辐照橡胶材质，既可以隔绝外界潮气侵入管体内部，保证计数管的工作稳定性，也能在管体发生意外破损时起到缓冲作用，避免内部微量填充物质泄漏。在实际设备选型应用中，这款探测管可适配个人剂量报警仪、区域辐射监测终端、便携式核素巡检设备等多种产品，安装时仅需将两端金属插脚直接插入PCB板上预焊的6mm保险丝座即可完成电气与机械连接，相比传统引线式盖革管，省去了引线焊接、绝缘套管包覆、点胶固定等多道装配工序，能有效提升批量生产的装配效率，同时降低焊接高温对管体密封性能造成的损伤风险。管体的外形尺寸经过精准校核，总长度与外径参数完全匹配市面上主流的手持辐射检测仪的手柄内部安装空间，设计时预留的管体与外壳之间的间隙，可填充减震泡棉，进一步提升设备在跌落、振动工况下的结构可靠性，避免探测管受冲击失效。针对不同应用场景的适配需求，管体两端的连接端结构做了通用化设计，既可以搭配保险丝座实现直插式PCB安装，也可以通过转接弹片实现引线式连接，适配不同结构形式的辐射监测设备，无需对管体本身做二次结构修改。在辐射探测性能对应的结构设计上，管体的薄壁金属外壳厚度经过优化，既可以保证对γ射线的穿透率，满足γ射线的探测效率要求，也能有效过滤低能α射线，避免环境中天然本底的低能射线造成误计数，提升探测数据的准确性。
