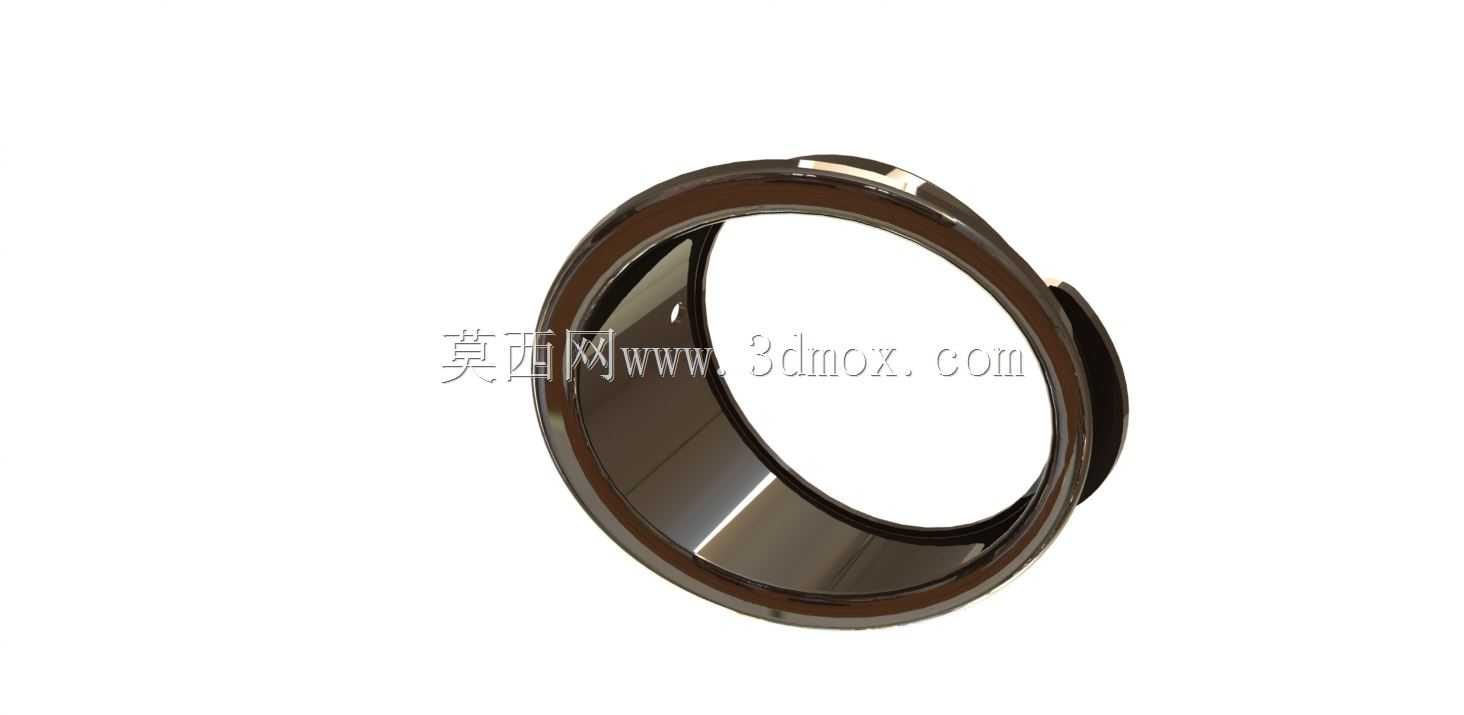

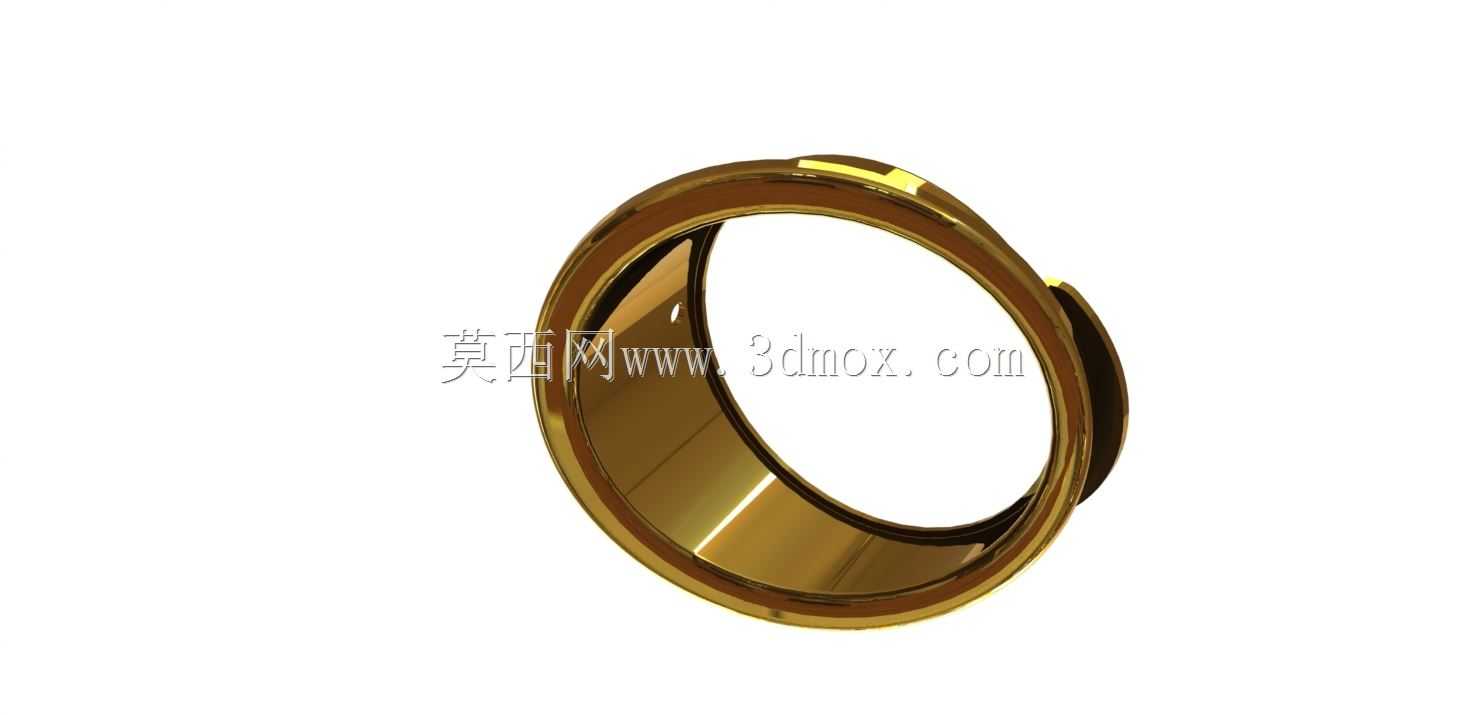

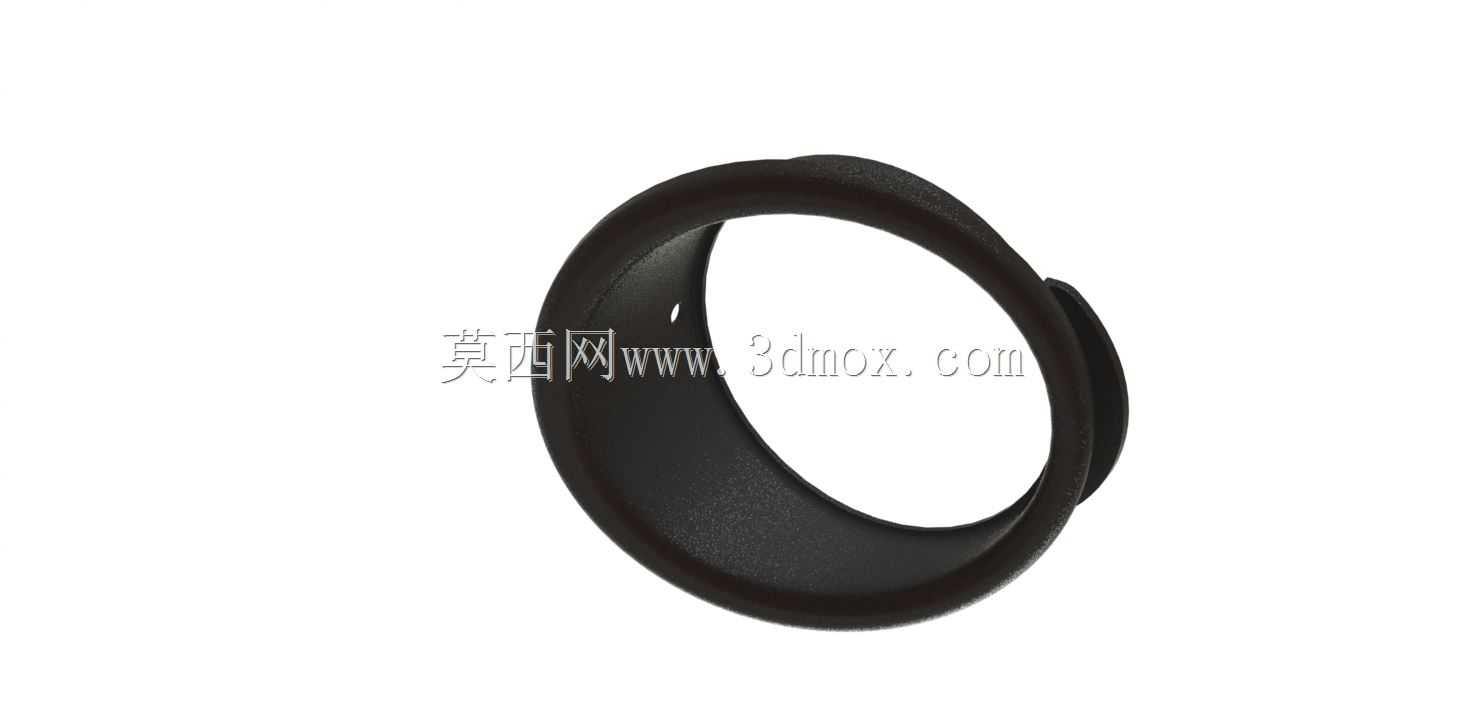

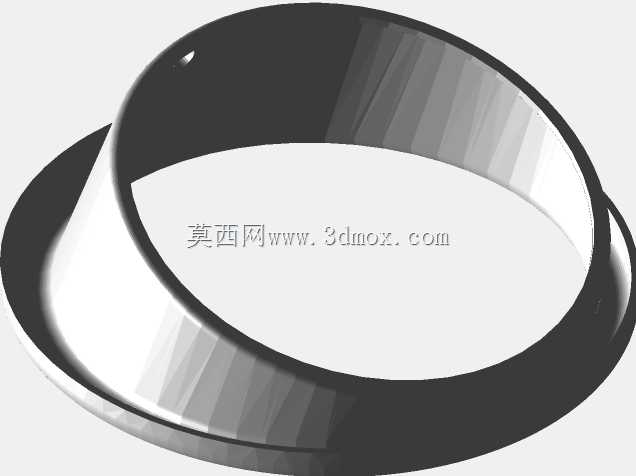

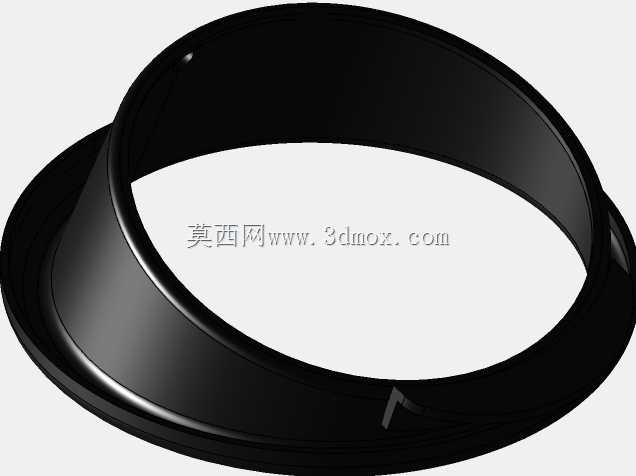

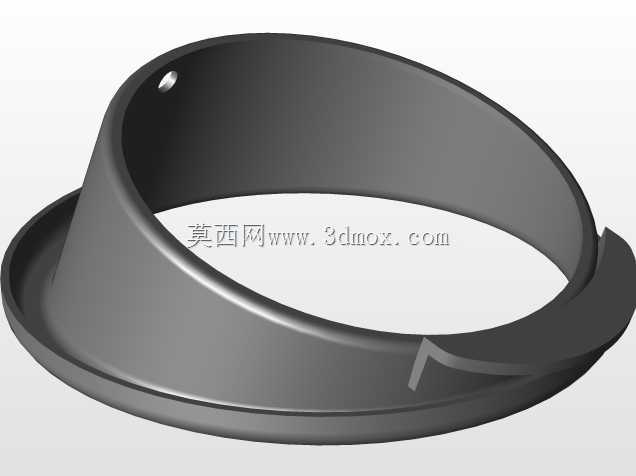

适配日产巡逻Y61的可3D打印雾灯罩结构

这款雾灯罩是针对越野车型前雾灯防护与导光需求开发的配套结构件，日常使用场景覆盖非铺装路面行驶、雨天雾天行车等复杂工况，核心作用是包裹雾灯灯体，阻挡行驶中飞溅的碎石、泥沙直接冲击灯壳，同时约束雾灯出光角度，避免光线过度散射影响对向车辆视线，也能减少灯表面积灰积水的概率。从结构设计逻辑来看，整体采用环形薄壁构型，外圈贴合前保险杠雾灯安装位的曲面弧度，做了渐变厚度处理，安装贴合边缘厚度控制在1.8mm，既保证与保险杠安装面的贴合度，避免行车中出现缝隙漏风、产生风噪，也能控制整体重量，不会给安装卡扣带来额外负载。内圈做了向内延伸的限位翻边，翻边高度为6mm，刚好卡入雾灯总成的外圈定位槽，安装时不需要额外打胶，对准位置按压到位即可通过卡扣完成固定，后期拆卸更换也不需要专用工具，徒手就能完成操作。考虑到3D打印的工艺特性，整个结构没有设计小于0.5mm的窄缝结构，所有转角位置都做了R1.2的圆角过渡，避免打印过程中出现翘边、层间开裂的问题，打印完成后不需要做额外的支撑拆除打磨，去掉打印底板就能直接使用。如果采用ABS类工程塑料打印，部件本身可以通过塑料焊接的方式与周边保险杠破损位置做拼接修复，不需要整体更换保险杠总成，能大幅降低越野场景下的配件维修成本。安装边界方面，整体最大外径为122mm，轴向总深度为38mm，适配安装位的开孔直径范围在115-118mm之间，安装后突出保险杠表面的高度为4mm，既不会因为突出过多增加剐蹭概率，也不会因为凹陷过深导致灯光照射范围被保险杠边缘遮挡。表面做了亮面处理的结构预留，打印后经过简单抛光就能达到与原车外饰件一致的光泽度，不会出现明显的色差违和感。结构上还预留了三个均匀分布的卡扣安装位，卡扣位置与原车雾灯总成的卡扣点位完全对齐，安装后不会出现松动、晃动的问题，高速行驶时也不会产生共振异响。针对越野场景的使用需求，结构壁厚做了针对性加强，最薄位置的壁厚也达到1.5mm，常规的碎石冲击不会导致部件开裂，零下30度到零上60度的温度区间内不会出现脆化、变形的问题，能够适配不同气候区域的使用需求。
